2.15.2 Anschließen der Stromversorgung an das Gehäuse
4.
5.
6.
7.
2.15.2 Anschließen der Stromversorgung an das Gehäuse
Um den Leistungsstromkreis zu vervollständigen, schließen Sie ein externes Netzteil
mithilfe der Amphenol-Stecker MIL-DTL 389999, Baugröße 13, Code N, an die Patch-
Panels PS1 und/oder PS2 an.
Abbildung 2.21
40
3
2
1

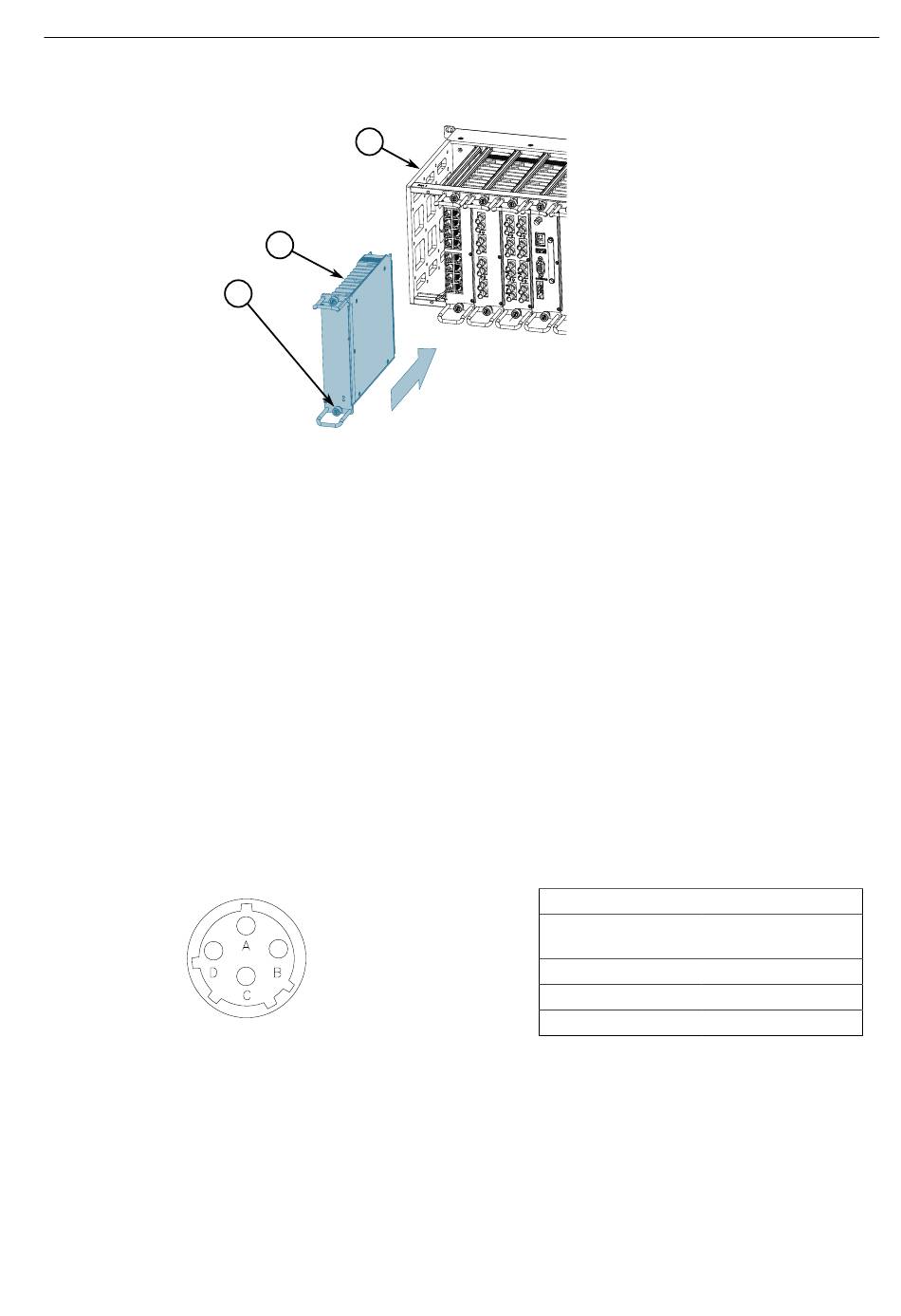

Abbildung 2.20 Stromversorgungsmodul installieren
Ziehen Sie mit einem Torx-Schraubendreher T10 die Schrauben am
Stromversorgungsmodul handfest an, um das Modul am Gehäuse zu sichern.
Schließen Sie die entsprechenden Patchkabel an die Klemmen der zugehörigen
Stromeingangsreihenklemme an.
Weitere Informationen finden Sie unter "Installation der Patchkabel für die
Stromversorgung" (Seite 18).
Schalten Sie das Gerät ein.
Überprüfen Sie die I- und O-LEDs am Modul. Wenn beide LEDs grün leuchten,
empfängt und verteilt das Stromversorgungsmodul Strom.
Steckverbinder für die
Stromversorgungstafel
Pin
A
B
C
D
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
Beschreibung
PS
spannungsführend/+
Frei
PS neutral/–
Frei
RUGGEDCOM MX5000RE
