Installieren des Geräts
2.14 Befestigen des RUGGEDCOM MX5000RE
2.
3.
2.14

Befestigen des RUGGEDCOM MX5000RE

Um den fertig zusammengebauten RUGGEDCOM MX5000RE auf seiner endgültigen
Montagefläche zu befestigen, gehen Sie wie folgt vor:
1.
2.
34

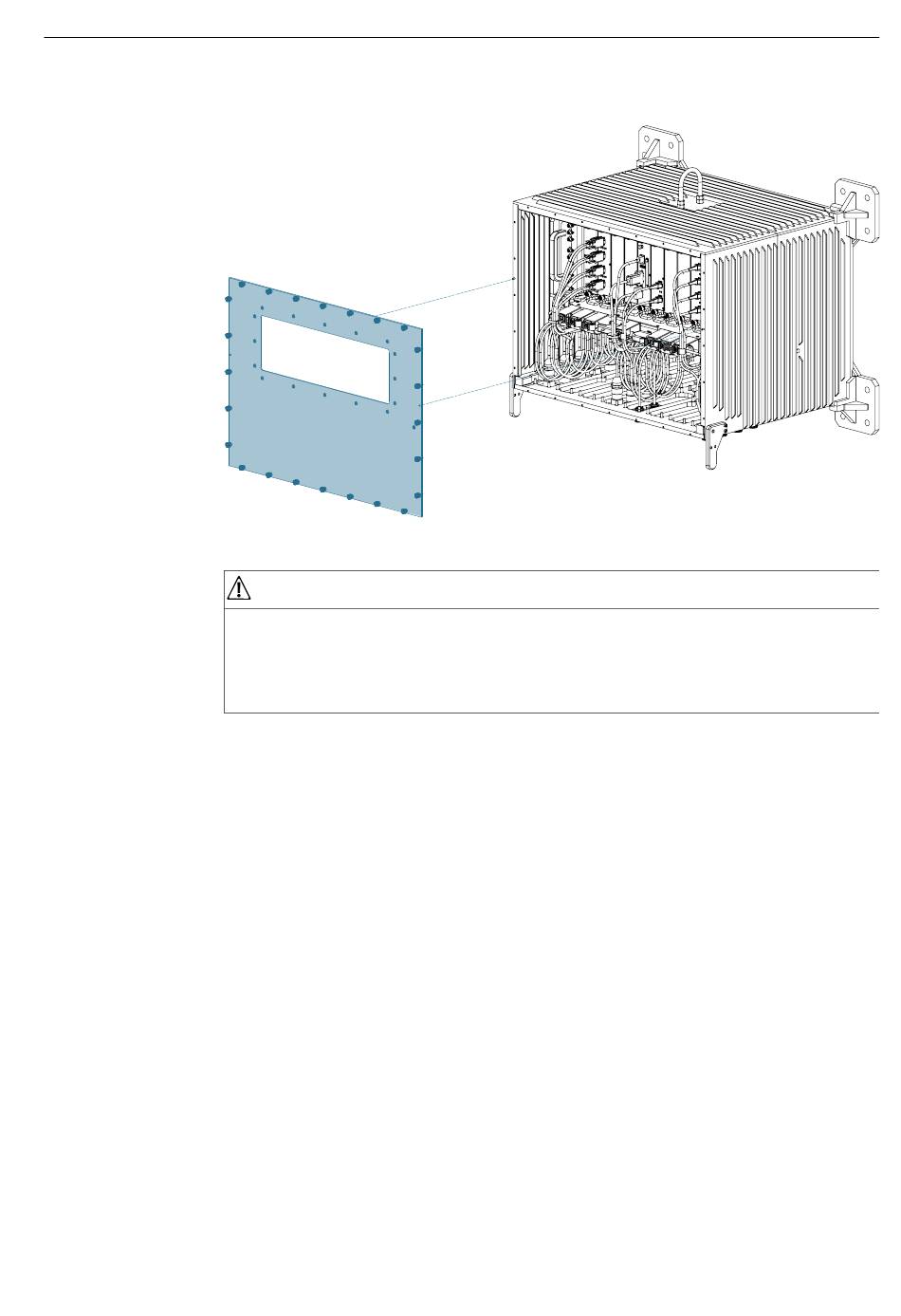

Abbildung 2.15 Montage der Frontplatte
WARNUNG
Quetschgefahr – Gefahr schwerer Personenschäden und/oder Sachschäden
Achten Sie darauf, dass die Frontblende jederzeit stabil montiert ist. Es
wird dringend empfohlen, die Unterstützung eines weiteren Technikers
heranzuziehen.
Platzieren Sie die Frontplatte über der Öffnung des RUGGEDCOM MX5000RE und
richten Sie die Platte an den zwei (2) Fixierstiften auf der Frontseite aus.
Befestigen Sie die Frontplatte mit 24 Schrauben. Ziehen Sie die Schrauben
gleichmäßig und über Kreuz handfest an.
Achten Sie darauf, dass die Montagefläche mit einer Toleranz von 0,254 mm
(0,010 in) eben ist.
Platzieren Sie das Gehäuse mit der Trageöse nach oben.
