Installieren des Geräts
2.3 Installation der Patchkabel für die Stromversorgung
4.
5.
20
NOTICE
Elektrische Gefahr – Gefahr von Sachschäden
Schließen Sie keine Wechselstromkabel an die Reihenklemme einer
Gleichstromversorgung an. Andernfalls kann das Netzteil beschädigt werden.
Verbinden Sie den spannungsführenden (+/L) Kabelschuh der PS1-
Kabelbaugruppe mit der spannungsführenden Klemme an der PS1-
Reihenklemme.
Stromführende Klemme
1
Erdungsklemme
2
Nullleiterklemme
3

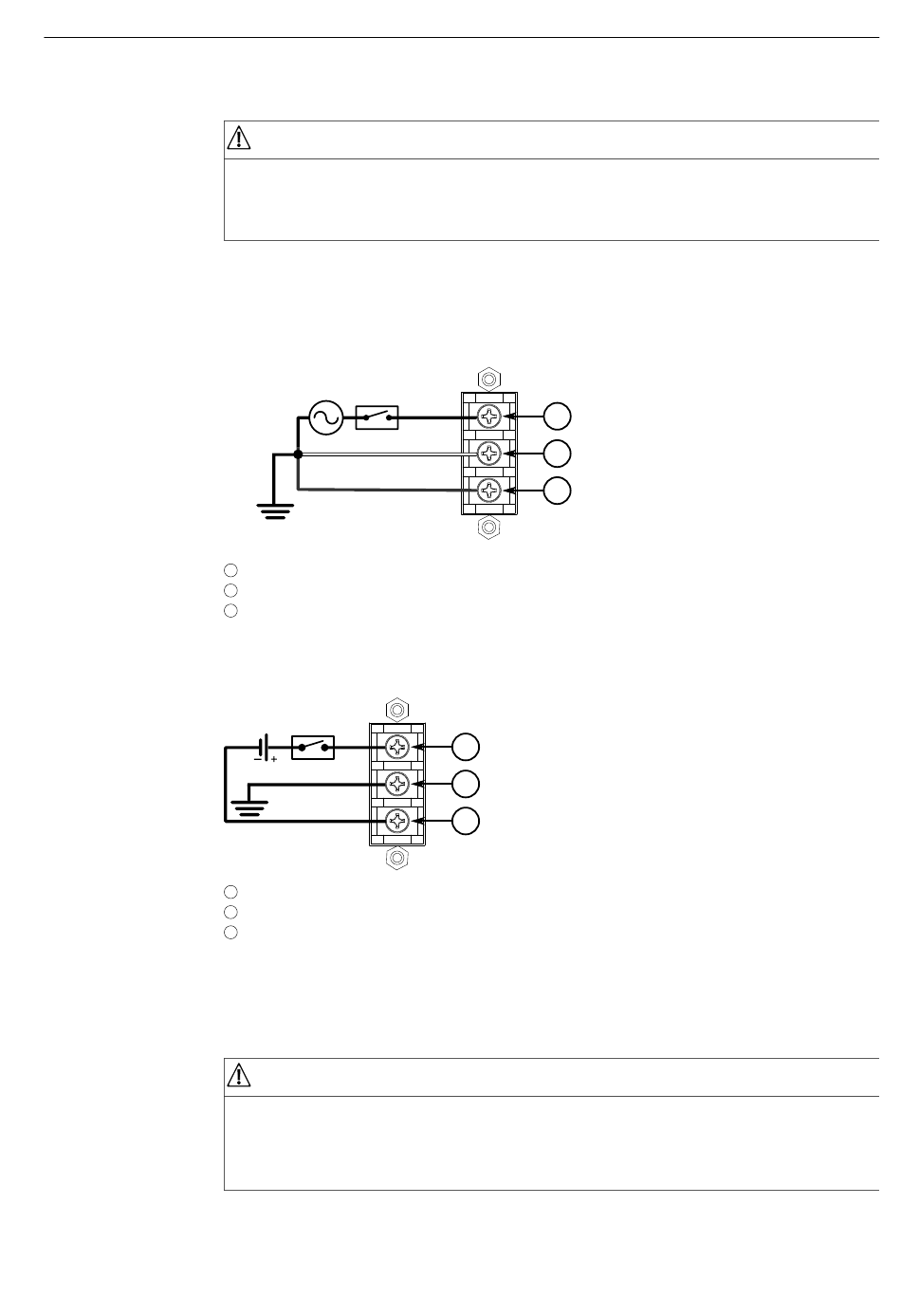

Abbildung 2.2 Verdrahtung an AC-Reihenklemme
Stromführende Klemme
1
Erdungsklemme
2
Nullleiterklemme
3
Abbildung 2.3 Verdrahtung an DC-Reihenklemme
Verbinden Sie den neutralen Kabelschuh (–/N) der PS1-Kabelbaugruppe mit der
Nullleiterklemme an der PS1-Reihenklemme.
NOTICE
Wenn die Erdungsklemmen nicht mit der Sicherheitserde verbunden
sind, muss die Masseverbindung des Chassis angeschlossen werden.
Weitere Informationen finden Sie unter "Den Chassis-Erdungsanschluss
montieren" (Seite 21).
1
2
3
1
2
3
