1
2
3
4
Flachkopfschraube Nr. 6-32 × 3/8"
1
Äußere Sicherheitsabdeckung
2
Innere Sicherheitsabdeckung
3
Kabelbaugruppe PS1
4
Anschlussklemmenschrauben
5
Anschlussringzunge
6
Reihenklemme
7
MX5000
8
Kabelbaugruppe PS2
9

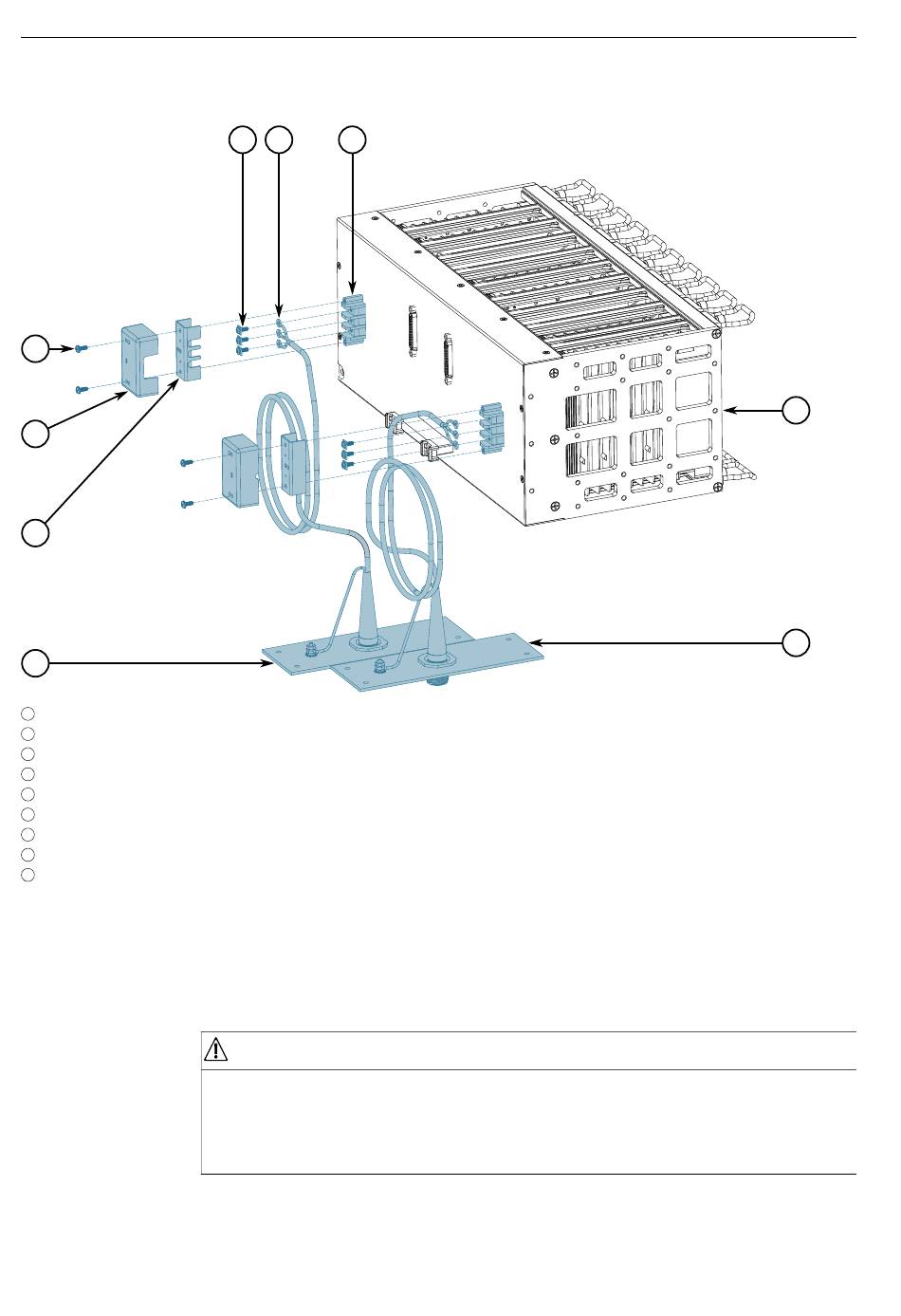

Abbildung 2.1 Anschlüsse der Patchkabel für die Stromversorgung
2.
3.
RUGGEDCOM MX5000RE
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
5 6 7
Entfernen Sie die innere und die äußere Sicherheitsabdeckung vom
RUGGEDCOM MX5000.
Entfernen Sie die drei Schrauben der Kabelschuhe von der Reihenklemme.
GEFAHR
Stromschlaggefahr – Lebensgefahr, Gefahr von schweren
Personenschäden und/oder Sachschäden
Stellen Sie sicher, dass die mitgelieferte Abdeckung jederzeit über den
Anschlüssen der Hochspannungsreihenklemmen angebracht ist.
2.3 Installation der Patchkabel für die Stromversorgung
Installieren des Geräts
8
9
