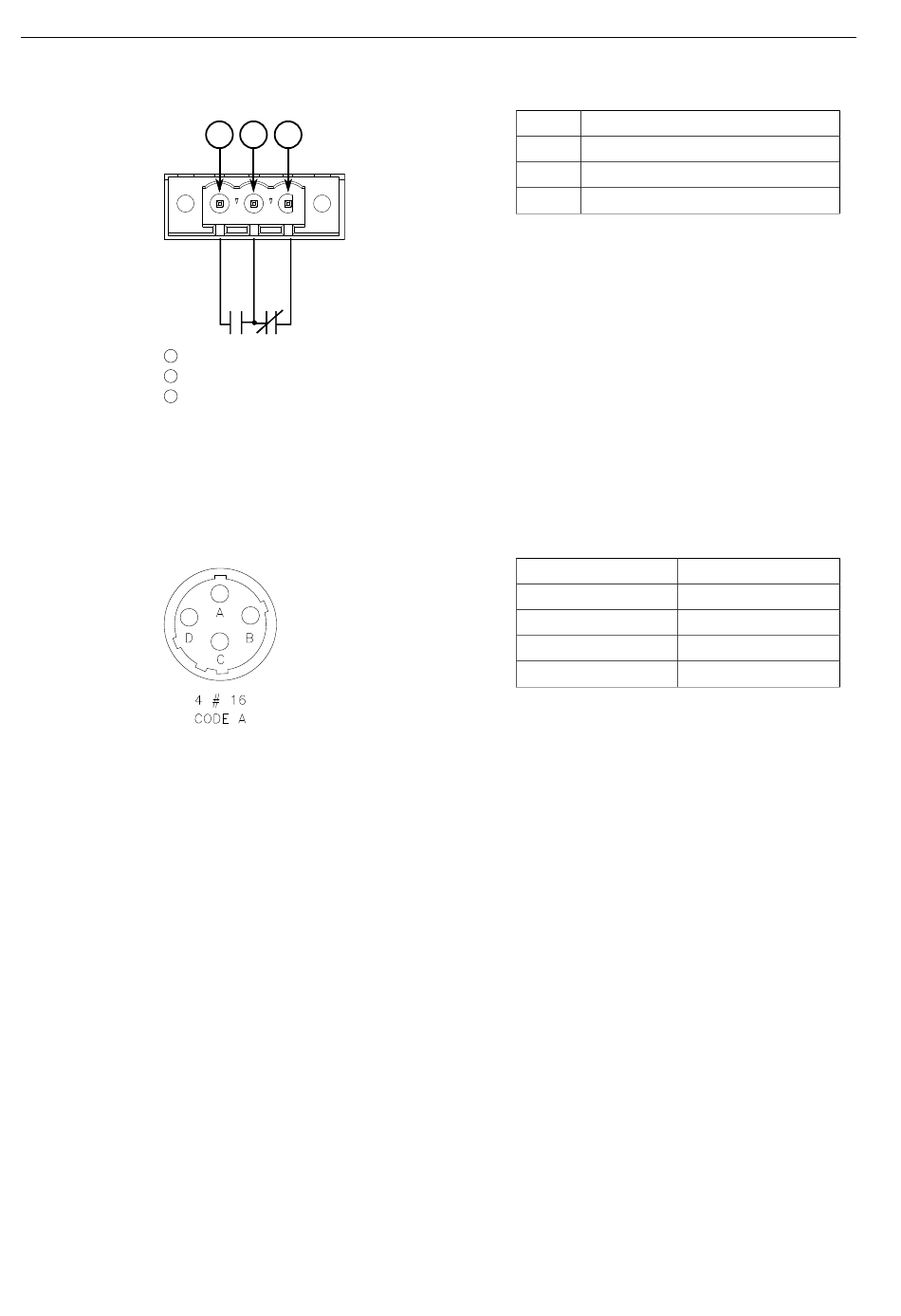

Abbildung 2.5
Die ausfallsichere Relaisklemme wird mithilfe der mitgelieferten Kabelbaugruppe an
das Patch-Panel für das BM angeschlossen. Der Steckverbinder ist ein Amphenol MIL-
DTL 38999 Baugröße 13, Code A. Der Steckverbinder hat die folgende Pinbelegung:
Abbildung 2.6
2.6 Kabel des Lüftereinschubs installieren
1.
RUGGEDCOM MX5000RE
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
1 2 3
Schließerkontakt
Massekontakt (Erdungspunkt)
Öffnerkontakt
Verdrahten des
ausfallsicheren Alarmrelais
Steckverbinder für
ausfallsicheres Alarmrelais
Tragen Sie Loctite® 222 auf die Gewinde der Kabelanschlüsse des
Lüftereinschubs auf.
Installieren des Geräts
2.6 Kabel des Lüftereinschubs installieren
Pin
Ö Öffnerkontakt
Massekontakt Erdungspunkt
S Schließerkontakt
Pin
A
B
C
D
Funktion
Beschreibung
M (Massekontakt)
S (Schließerkontakt)
Ö (Öffnerkontakt)
Frei
