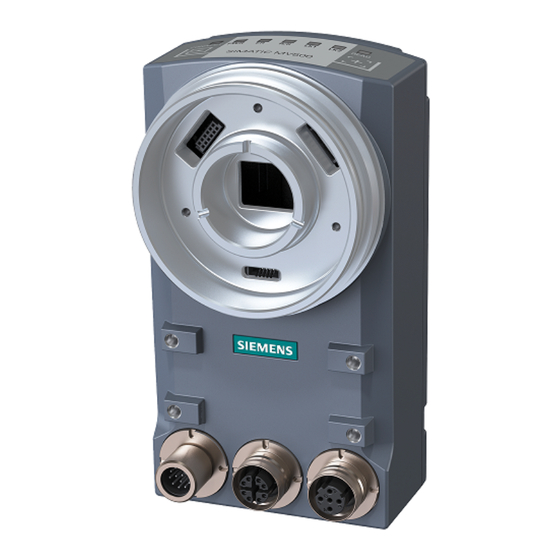

Seite 1 SIMATIC MV500 Einleitung Security-Empfehlungen SIMATIC Ident Begrüßungsbildschirm Das WBM Optische Identifikation SIMATIC MV500 Startseite Applikation Bedienhandbuch Bibliotheken Einstellungen Gerät Syslog-Meldungen 05/2022 C79000-G8900-C495-07...
Seite 2: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Inhaltsverzeichnis
6.1.6.5 Decoder ..........................81 6.1.6.6 Multicode .......................... 82 6.1.6.7 Einstufung ......................... 85 6.1.6.8 MATCH ..........................86 6.1.6.9 N_OK ..........................89 6.1.6.10 Decoder-Optionen (Standard) .................... 91 6.1.6.11 Decoder-Optionen (ID-Genius) ................... 94 6.1.6.12 Decoder-Optionen (1D) ...................... 96 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 4 8.2.1 Beleuchtung ........................180 8.2.2 Diagnose & Überwachung ....................183 8.2.3 Extras ..........................188 Sicherheit ........................198 Benutzerverwaltung ......................201 Gerät ..............................203 Diagnose ......................... 203 System ..........................206 Anpassung ........................210 Hilfe ..........................210 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 5 Inhaltsverzeichnis Syslog-Meldungen ..........................211 Aufbau der Syslog-Meldungen ..................211 Variablen in Syslog-Meldungen ..................212 Liste der Syslog-Meldungen ..................... 213 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 6 Inhaltsverzeichnis SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 7: Einleitung
Die optischen Lesegeräte MV500 sind mit einem Webserver ausgestattet, der ein Web Based Management (WBM) bereitstellt. Mit Hilfe des WBM können Sie Ihre Lesegeräte projektieren und konfigurieren. Sie können unter anderem lesegeräte-spezifische Programme und Programmsequenzen erstellen sowie Diagnosen durchführen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 8 Einleitung SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 9: Security-Empfehlungen
Ort speichern und sie nur über sichere Kommunikationskanäle übertragen. • Es wird empfohlen die "CONNECT"-Funktion nach der Erstinbetriebnahme zu deaktiviert. • Die Funktionen für die Archivierung, sowie die Remote-Funktionen (MMI) dürfen ausschließlich in abgeschotteten Netzwerken aktiviert werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 10: Firmware-Verschlüsselung
Schutzvorkehrungen gegen unsichere Protokolle. • Aktivieren Sie nur die Dienste (Protokolle), die auf dem Gerät verwendet werden, so auch die eingebauten Schnittstellen/Ports. Nicht verwendete Ports können potenziell für den Zugriff auf das Netzwerk hinter dem Gerät genutzt werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 11: Authentifizierung
Security-Empfehlungen 2.2 Protokolle Liste verfügbarer Protokolle Nachfolgend werden alle verfügbaren Protokolle und deren Ports aufgelistet, welche bei SIMATIC MV500 verwendet werden. Tabelle 2- 1 Liste verfügbarer Protokolle Dienst/ Protokoll/ Voreingestellte Port Authentifizieru Verschlüsselun Protokoll Portnummer r Portstatus konfigurierbar HTTP TCP/80...
Seite 12: Security-Hinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter: https://www.siemens.com/industrialsecurity Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-...
Seite 13: Begrüßungsbildschirm
• Benötigt wenig Speicher und Performance auf dem Visualisierungsgerät. • Lässt sich leicht in bestehende Applikationen integrieren. Verfügbare HTML-Seiten Nach erfolgreichem Verbindungsaufbau zum Lesegerät erscheint der Begrüßungsbildschirm des WBM: Bild 3-1 Begrüßungsbildschirm des optischen Lesegeräts SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 14: Firmware-Version
Bilddarstellung automatisch aktualisiert. Über die eingeblendeten Links erreichen Sie die weiteren Seiten. Beobachten Nicht eingebettete Darstellung des zuletzt im Auswertebetrieb verarbeiteten Bildes mit farblicher Overlay-Darstellung der Auswerteergebnisse (ROIs und Detailansicht). Benötigt Javascript-Support sowie Internet Explorer ab Version 8. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 15: Das Wbm
Ihrem Benutzernamen und dem dazugehörigen Passwort anmelden. Nach der Anmeldung, und auch bei deaktivierter Benutzerverwaltung, wird die Startseite des WBM geöffnet. Aufbau des WBM Mit Hilfe des WBM können Sie die optischen Lesegeräte SIMATIC MV500 konfigurieren. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 16 Funktionsleiste. Die Funktionsleiste wird ausschließlich in den Menüs "Applikation" und "Bibliotheken" angezeigt und weißt je nach Menü unterschiedliche Funktionen auf. Die Funktionsleiste und deren einzelnen Funktionen werden zu Beginn der jeweils zu dem Menü gehörenden Kapitel beschrieben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 17 Lage, die Kontrolle des optischen Lesegeräts von dem Automatisierungssystem zu übernehmen. Grünes Schloss Der aktuell angemeldete Benutzer hat die Kontrolle über das optische Lesegerät übernommen. Währenddessen kann die angeschlossene Steuerung nicht auf das optische Lesegerät zugreifen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 18: Login-Bereich
Hinweis: "EasyStart" stellt eine vereinfachte Ansicht des "Programm"-Menüs dar. In diesem Menü werden wichtige Bedienelemente hervorgehoben und selten benötigte Funktionen ausgeblendet. Für einen vollständigen Funktionsumfang müssen Sie den Menüpunkt "Programm" auswählen. Bibliotheken Verifikation • Verifikationseinstellungen festlegen • Belichtung und Maßstab kalibrieren SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 19: Meldebereich
Im Meldebereich werden alle WBM bezogenen Fehlermeldungen und Warnungen angezeigt (z. B. Übertragungsfehler). Liegen Meldungen oder Warnungen vor, werden diese im oberen Bereich des Hauptfensters angezeigt. Beachten Sie, dass der Meldebereich nur auf der Startseite des WBM angezeigt wird. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 20 Das WBM 4.2 Aufbau des WBM SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 21: Startseite
Gerät aktuell im Auswertebetrieb befindet (RUN). Stopp Das Lesegerät befindet sich in dem Status "Stopp". Das bedeutet, dass sich das Gerät aktuell weder im Auswertebetrieb noch im Produktivbetrieb befindet. Es findet kein Betrieb statt (STOPP). SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 22: Automatische Verbindungstrennung Bei Inaktivität
Sobald der Timer zu 80 % abgelaufen ist, wird vor der automatischen Verbindungstrennung über ein Dialogfenster auf die bevorstehende Trennung hingewiesen. Beachten Sie, dass diese Funktion ausschließlich auf der Startseite aktiv ist und es sich dabei nicht um die Funktion "Automatisches Abmelden (Seite 201)" handelt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 23: Applikation
• Die Parametergruppe "Auto-Setup" kann nicht zugeklappt werden. Parallel dazu kann immer nur eine weitere Parametergruppe aufgeklappt werden. • Beim Erstellen neuer Programme können Sie ein Template auswählen, auf dem das neue Programm aufsetzen soll. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 24: Programm
– Parametrierung der Leseaufgaben - gegliedert in eine Abfolge von max. 12 Leseschritten – Ausgabeformatierung der Ergebnisse – Auswahl einer Verifikation • Programmauswahl • Start der Auswertung • Überprüfung der Einstellungen und Ergebnisse im Auswertebetrieb SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 25 6.1 EasyStart/Programm Aufbau des Menüs "Programm"/"EasyStart" ① Funktionsleiste "Programm" ② Programmschritte & programmspezifische Funktionsleiste ③ Linke Spalte: Parameterbereich ④ Mittlere Spalte: Bild- und Ergebnisanzeige ⑤ Rechte Spalte: Bild- und Ergebnisdarstellung Bild 6-1 Aufbau des Menüs "Programm" SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 26: Beschreibung Der Funktionsleisten
Klicken Sie auf diese Schaltfläche, um ein neues Programm anzulegen. Sie können auch neue Programme auf Basis bestehender Programme anlegen (Kopie von "xx"). Programm speichern Klicken Sie auf diese Schaltfläche, um das ausgewählte Programm (Klappliste "Programm") zu speichern. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 27 Programm (Klappliste "Programm") zu verwerfen. Programm löschen Klicken Sie auf diese Schaltfläche, um das ausgewählte Programm (Klappliste "Programm") zu löschen. Programm bearbeiten Klicken Sie auf diese Schaltfläche, um das ausgewählte Programm (Klappliste "Programm") zu bearbeiten. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 28: Automatische Speicherfunktion Bei Verbindungsabbrüchen
Klicken Sie auf diese Schaltfläche, um in den Programmschritt "Bildaufnahme" zu gelangen. Decoder Klicken Sie auf diese Schaltfläche, um in den Programmschritt "Decoder" zu gelangen. Locator Klicken Sie auf diese Schaltfläche, um in den Programmschritt "Locator" zu gelangen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 29 – Mit der rechten Maustaste auf den gewünschten, zu löschen Programmschritt klicken und im Kontextmenü "Schritt löschen" auswählen. – Per 'Drag & Drop' den gewünschten, zu löschenden Programmschritt auf "Schritt löschen" (Papierkorb-Symbol) in der Funktionsleiste ziehen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 30: Beschreibung Des 3-Spaltigen Seitenlayouts
Zeichen. Kommentar In diesem Eingabefeld können Sie eigene, z. B. sequenzspezifische Informationen hinterlegen. Diese sollen Ihnen u. A. dabei helfen, die einzelnen Sequenzen leichter zu identifizieren. Mögliche Werte: Buchstaben, Zahlen und ASCII-Sonderzeichen. Maximal 4000 Zeichen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 31: Programmsequenz
Bild wird nacheinander ein Auswerteversuch mit allen im Parameter "Enthaltene Programme" ausgewählten Programmen durchgeführt. Ist der Parameter deaktiviert, wird für jedes im Parameter "Enthaltene Programme" ausgewählte Programm eine eigene Bildaufnahme mit den in diesem Programm gespeicherten Bildaufnahmeeinstellungen durchgeführt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 32: Programmschritt "Übersicht
Der Adaptionsfortschritt wird in der rechten Spalte des WBM angezeigt. Schrittweise Führt Sie schrittweise durch die Programm-Einstellungen. Sie können dieser Adaption durch alle Adaptions-/Programmschritte folgen und jeweils entweder Parameter manuell einstellen oder Parameter automatisch anpassen lassen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 33: Voraussetzungen
• Beleuchtung festlegen (Blitz oder Dauerlicht / "Bildaufnahme > Beleuchtung") • Anzahl der zu lesen Codes festlegen ("Decoder > Multicode") • Decoder-Schritte für die zu erwartenden Codes festlegen • Such-ROIs für die zu erwartenden Codes definieren SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 34: Funktionsbeschreibung
Ergebnisbildung. In der Statusanzeige wird eine Hinweismeldung mit Detail- Informationen und weiterführenden Anweisungen zu dem Adaptionsergebnis angezeigt. Die Änderungen werden in das aktuell ausgewählte Programm übernommen. Um diese Änderungen zu speichern, müssen Sie diese manuell im gewünschten Zielprogramm speichern. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 35 Angaben ganz rechts in dem Graphen beziehen sich auf das subROI rechts unten. Während der Strukturanalyse werden die entsprechenden subROIs im Graphen sowie im Bild hervorgehoben. Nach Abschluss der Strukturanalyse wird im Graphen das subROI hervorgehoben, bei dem die beste Lesequalität vorlag. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 36 Zeigt an, dass diese Phase deaktiviert wurde und nicht durchlaufen wird. Zeigt an, dass diese Phase erfolgreich abgeschlossen wurde ("OK"). Zeigt an, dass diese Phase nicht erfolgreich abgeschlossen wurde ("NOK"). Zeigt an, dass diese Phase mit einem Fehler abgebrochen wurde. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 37: Beschreibung
Zeichen. Kommentar In diesem Eingabefeld können Sie eigene, z. B. programmspezifische Informationen hinterlegen. Diese sollen Ihnen u. A. dabei helfen, die einzelnen Programme leichter zu identifizieren. Mögliche Werte: Buchstaben, Zahlen und ASCII-Sonderzeichen. Maximal 4000 Zeichen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 38: Programmschritt "Bildaufnahme
Sie ggf. nach Abschluss des Auto-Setups die Belichtung auf "Manuell" um. Fokus Mit Hilfe dieser Schaltfläche stellen Sie den Fokus scharf (Bereich "Fokus") Mit Hilfe der Schaltflächen "Zurück" und "Weiter" kehren Sie entweder zu dem vorherigen Programmschritt zurück oder wechseln zu dem nächsten Programmschritt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 39: Bild
Applikation 6.1 EasyStart/Programm 6.1.5.2 Bild In dieser Gruppe geben Sie die Parameter für die Bildaufnahme vor. Tabelle 6- 10 Bild Parameter Mögliche Werte Vorbelegung Beschreibung SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 40 "Auto V3" für die Applikation zu langsam ist. Wenn bei automatischer Belichtungssteuerung der Trigger während der Bildaufnahme kommt, wird er ignoriert und es wird ein "N_OK" ausgegeben. Beachten Sie den Hinweis zur Verwendung des Belichtungs- ROI bei Verifikation nach ISO/IEC 29158. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 41 Bei variablen Zuführgeschwindigkeiten führt die Verwendung der Trigger-Verzögerung zu einer Positionsänderung des Objektes im Bild, die bei Verlassen des Bildausschnittes zu einem Lesefehler führen kann. Im Bildaufnahme-Modus "Auto-Trigger" ist die Trigger- Verzögerung deaktiviert. Der hier eingestellte Wert wird ignoriert. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 42 Programm > Trigger Parameterwerte der abhängigen Parametergruppen. (Modus, Zykluszeit-Grenze, Aufnahmeintervall) • Programm > Beleuchtung Belichtungszeit, Programm > Bildaufnahme Nur einstellbar, wenn keine Verifikationsreferenz Helligkeit ausgewählt ist oder das Optionskästchen "Belichtungseinstellungen aus Referenz übernehmen" deaktiviert ist. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 43: E-Fokus
Wert ist abhängig von dem im Parameter "Programmübergreifende Kalibrierung > Abstand" eingestellten Wert. Die automatische Ermittlung kann über die Gruppe "Auto- Setup" gestartet werden. Der eingestellte Wert ist u. A. abhängig von der Einschraubtiefe des Objektives, sowie der LED-Farbe. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 44: Trigger
Parameter anderer Parametergruppen aus. Prüfen Sie (Belichtung, Max. Belichtungszeit) nach den Änderungen an diesem Parameter die • Programm > Trigger Parameterwerte der abhängigen Parametergruppen. (Modus) • Programm > Beleuchtung • Programm > Verifikation (Zeitbegrenzung) SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 45: Auto-Trigger
Hinweis Bei zu klein gewähltem Bildaufnahmeintervall können ungewollte Doppellesungen ausgegeben werden. Beachten Sie hierzu den Hinweis "Einflussfaktoren für die Zykluszeit-Grenze und das Aufnahmeintervall" im Abschnitt "Minimalwerte für Bildaufnahme, Decodierung und Verifikation" am Ende dieses Kapitels. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 46 Geben Sie hier an, wie viele Bildaufnahmen benötigt Bildaufnahmen werden, um das Objekt vollständig zu erfassen. Start/Stopp Ein / Aus Falls aktiviert, wird bei einer negativen (abfallenden) Flanke flankengesteuert die Bildaufnahmeserie beendet, bevor die konfigurierte Anzahl Bilder aufgenommen wurde. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 47 Parameter anderer Parametergruppen aus. Prüfen Sie Decodierzeit-Grenze (Belichtung, Max. Belichtungszeit) nach den Änderungen an diesem Parameter die • Programm > Trigger Parameterwerte der abhängigen Parametergruppen. (Modus) • Programm > Beleuchtung • Programm > Verifikation (Zeitbegrenzung) SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 48 MV500 U-Modelle MV500 X-Modelle Belichtung "Manuell" 12 ms 15 ms 16 ms 30 ms Belichtung "Auto V1" 44 ms 54 ms 60 ms 116 ms Belichtung "Auto V2" 50 ms 61 ms 68 ms 132 ms SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 49: Beleuchtung
7 ms Tabelle 6- 21 Werte für die minimale Verifikationszeit Verifikationsstandard Verifikationszeit Unkalibriert 0 ms ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 15416, 5 ms AS9132 A, Siemens DPM-Verifikation ISO/IEC 29158 10 ms 6.1.5.5 Beleuchtung Tabelle 6- 22 Beleuchtung Parameter Mögliche Werte...
Seite 50 Abschluss sofort ein "N_OK"-Ergebnis (Trigger during image acquisitiong) erzeugt. Tabelle 6- 23 Beziehungen und Abhängigkeiten der Parameter Parameter Abhängigkeit Beschreibung Auto-Trigger, Scannen Optionen > Extras "Auto-Trigger" und "Scannen" sind nicht möglich für Programmsequenz "Verwenden". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 51: Verifikation
Verifikation durchgeführt wird. Wenn Sie in den erweiterten Einstellungen für die Verifikation und das Lesen von DataMatrix-Codes (DMC) die Einstellung "Gespeichert" anstatt "Dynamisch" auswählen, kann die Qualitätsbewertung stabilisiert werden. Stellen Sie sicher, dass das gespeicherte Kriterium auch wirklich auf alle zu lesenden Codes zutrifft. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 52 Für die automatische Belichtungssteuerung nach ISO/IEC 29158 zur Verfügung stehende Zeit. Hinweis Das Auftreten der Verifikationsfehler 4709 und 4708 ist ein Hinweis auf einen zu geringen Wert. Nur aktiv bei Verwendung einer ISO/IEC 29158- Verifkationsreferenz. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 53: Programmübergreifende Kalibrierung
Kalibrierung der Steuerungsbefehl "Bildaufnahme setzen" (IMGACQ) verwendet werden, um im Auswertebetrieb den Fokus auf einen anderen Abstand (in mm) scharfzustellen. Kalibrieren Durch Klicken der Schaltfläche "Kalibrieren" wird der eingestellte Abstand kalibriert, gespeichert und umgehend aktiviert. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 54: Programmschritt "Decoder
Schritt dekodiert werden. Das funktioniert jedoch nur, wenn alle Barcodes die gleiche Polarität (schwarz auf weiß bzw. weiß auf schwarz) haben. Lesen von Barcodes gemischter Polarität in einem Programm lässt sich über zwei "Code lesen"-Schritte realisieren. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 55: Auto-Setup
Einträge werden aus der Decodier-Reihenfolge entfernt. Der Suchvorgang kann mehrere Sekunden dauern. Mit Hilfe der Schaltflächen "Zurück" und "Weiter" kehren Sie entweder zu dem vorherigen Programmschritt zurück oder wechseln zu dem nächsten Programmschritt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 56: Allgemein
Auswerteschritte, die vor dem aktuell editierten Schritt liegen. • Folge Schritt x Die ROI-Position folgt bei der Auswertung der Verschiebung des Leseergebnisses von Schritt x nach. Es erfolgt ausschließlich eine translatorische Verschiebung, keine rotatorische Nachführung. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 57 Unkalibriert "Bildaufnahme" in der Gruppe "Verifikation" • Kalibriert festgelegt wurde. Klicken Sie auf den Link "Ändern", um die Verifikation zu ändern. Dadurch wird automatisch der Programmschritt "Bildaufnahme" aufgerufen, in dem Sie die Verifikation ändern können. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 58 • OVE:S Überbelichtungsfilter. Erhöht die Bildhelligkeit, um den Kontrast von einem dunklem Code zu SIMATIC MV500 einem hellen Hintergrund zu erhöhen. Alle Pixel Bedienhandbuch, 05/2022, C79000-G8900-C495-07 werden mit einem Faktor multipliziert, um eine bestimmte Bildhelligkeit zu erreichen. "S" kann...
Seite 59 Symbologie-Identifikator als Präfix des Codeinhalts ausgegeben. Hinweis Bestmögliche Auswertungsergebnisse unter schwierigen Lesebedingungen Verwenden Sie unter schwierigen Lesebedingungen (z. B. bei verölten oder genadelten Codes) beim Speichern der Codes die korrekte Dimension. Sie erzielen so die bestmöglichen Auswertungsergebnisse. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 60: Format
Gesamtergebnis einer Lesung mehrerer Codes formatiert wird. Die Formatierungsanweisung "%s" (gefilterter Ergebnis-String) bezieht sich in diesem Fall auf die bereits formatierten Einzelergebnisse. Hinweis Nur wenn in der Gruppe "Multicode" das Optionskästchen "Anzahl Codes" aktiviert ist, wird der Multicode-Formattext verwendet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 61 Reihenfolge, wie die zugehörigen IDs in "Filter-ID" vorkommen. Sie werden durch dieselben Trennzeichen wie die zugehörigen IDs in "Filter-ID" getrennt. Es werden maximal 4 Separatorzeichen unterstützt. Beispiel: Gelesener Code = A+1P01234+1R01235-1Q01236; Separators = +-/_; FILTER-ID = 1P_1Q/1R Ausgegeben wird: 01234_01236/01235 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 62 Area, square metres (Variable Measure Trade Item) n4+n6 315 (***) Net volume, litres (Variable Measure Trade Item) n4+n6 316 (***) Net volume, cubic metres (Variable Measure Trade Item) n4+n6 320 (***) Net weight, pounds (Variable Measure Trade Item) n4+n6 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 63 Net weight (or volume), ounces n4+n6 (Variable Measure Trade Item) 360 (***) Net volume, quarts (Variable Measure Trade Item) n4+n6 361 (***) Net volume, gallons U.S. (Variable Measure Trade Item) n4+n6 362 (***) Logistic volume, quarts n4+n6 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 64 National Healthcare Reiumbursement Number (NRHN) - Portugal AIM n3+X..20 7001 NATO Stock Number (NSN) n4+n13 7002 UN/ECE Meat Carcasses and Cuts Classification n4+X..30 7003 Expiration Date and Time n4+n12 7004 Active potency n4+n..4 7005 Catch area n4+X..12 7006 First freeze date n4+n6 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 65 Loyalty points of a coupon n4+n4 8112 Positive offer file coupon code identification for use in North America n4+X..70 8200 Extended Packaging URL n4+X..70 Information Mutually Agreed Between Trading Partners n2+X..30 91 ..99 Company Internal Information n2+X..30 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 66 Die Zeichenkette kann maximal 100 Bytes lang sein, und sie besteht aus einer beliebigen Kombination der folgenden Elemente: • Zeichen, deren ASCII-Äquivalent zwischen "01H" und "FFH" liegt • Formatierungsanweisungen für die Ausgabe von Variablen, ähnlich der printf-Funktion in der Programmiersprache C. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 67 = Aus der geschweiften Klammer muss genau ein Wert ausgewählt Klammern werden. Spitze Klammer = Aus dem angegebenen Intervall muss genau ein Wert ausgewählt werden. Beachten Sie, dass die Klammern nicht eingegeben werden. Sie dienen lediglich der Darstellung. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 68 • Ausgabe: "Gesamtqualität#\rSymbolkontrast1;Kantenerkennung1;\rSymbolkontrast2;Kantenerkenn ung2;\r[...]Symbolkontrast10;Kantenerkennung10;\r#\rScan-Linie1;\rScan- Linie2;\r[…]Scan-Linie10;\r" Verifikationstyp Verifikationstyp (nicht normkonforme Belichtungseinstellungen oder unkalibrierte Verifikation) ISO/IEC 29158 ISO/IEC 15415 AS9132 A ISO/IEC 16022 Siemens DPM ISO/IEC 15416 Qualitätsbewertung: • 1: Schlecht • 2: Ausreichend • 3: Gut SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 69 J | j | L | l: Datum und Zeit mit/ohne Trenner, ohne Millisekunden Beispiel: %TI entspricht: %Tyyyy-%TMM-%TddT%THH:%Tmm:%Tss.%Tfff oder %TET%TT Summe aller Zeichen des Ergebnis-Strings dividiert durch die Zeichenanzahl des Ergebnis- Strings. Anzahl der Zeichen des Ergebnis-Strings. Dieser Binärwert hat eine Länge von 2 Bytes (little endian). SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 70 Match-String des angegebenen Codes oder die Match-Strings aller Codes hintereinander. %[B]z Anzahl gefundener Codes. Ausgabe als Text oder bei Verwendung von "%Bz" als Binärwert mit einer Länge von 1 Byte. Hinweis Diese Formatierungsanweisung hat im Formattext immer einen Wert von 1. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 71 Fixpunkt: 0,00 ... 1,00 Gitterabweichung (GN_) Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 L/F-Border-Verletzung (FPD) (nur Grad) Zell-Modulation (MOD) (nur Grad) Referenz Decodierung (RD_) (nur Grad) Minimaler Reflexionsgrad (RMI) Integer: 0 ... 100 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 72 Gesamtqualität (O__) Symbolkontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ... 1,00 Gitterabweichung (GN_) Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 L/F-Border-Verletzung (FPD) Zell-Modulation (MOD) Referenz Decodierung (RD_) SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 73 Integer: 0, 50, 80, 100, 140, 200 %q15 Höhe (unbewertet) Fixpunkt: 0,00 ... 9,99 %q16 Breite (unbewertet) Fixpunkt: 0,00 ... 9,99 %q17 Winkel (unbewertet) Integer: 0 ... 360 %Q19 Modulmittenabweichung 1/2 (CO1/CO2) %q19 2x Integer 2x 0 ... 99,9 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 74 Fixpunkt: 0,00 ... 9,99 %q17 Winkel (unbewertet) Integer: 0 ... 360 %q34 Zellgröße in [mm] Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 %Q36 Lesesicherheit (REL) %q36 Integer: 0 ... 100 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 75 Applikation 6.1 EasyStart/Programm Tabelle 6- 39 Qualitätsklassen: Siemens DPM (5/F) Formatierungsan Beschreibung weisung Gesamtqualität (O__) Kontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 Zell-Modulation 1/2 (CM1/CM2) 2x Integer 2x 0 ...
Seite 76 Breitenverhältnis 2 (nur Multi-Breiten-Barcodes) (WR2) (unbewertet) Fixpunkt: 1,0 ... 5,0 %q33 Breitenverhältnis 3 (nur Multi-Breiten-Barcodes) (WR3) (unbewertet) Fixpunkt: 1,0 ... 5,0 %q34 Zellgröße in [mm] Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 77: Decodier-Reihenfolge
Decodier-Reihenfolge eingetragen sein. Hinweis Nicht im ausgewählten Verifikationsstandard spezifizierter Codetyp Wenn sich Codetypen in der Decodier-Reihenfolge befinden, für die der ausgewählte Verifikationsstandard nicht spezifiziert ist, werden für Codes dieser Typen keine Qualitäten berechnet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 78 Option "Gespeichert". Wenn sich der Codetyp im laufenden Betrieb ändern kann, wählen Sie "Dynamisch". Hinweis Die Einstellung "Dynamisch" kann nicht in Verbindung mit den Codetypen "Dotcode", "QR" und "PDF417", sowie dem Decoder-Typ "ID-Genius" verwendet werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 79 Decoder > Decoder-Typ Welcher Wert bei diesem Parameter eingestellt werden kann, ist abhängig von der Einstellung im Parameter "Decoder > Decoder-Typ". • "Decoder-Typ" = "Standard": "Gespeichert" und "Dynamisch" auswählbar • "Decoder-Typ" = "ID-Genius": "Dynamisch" auswählbar SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 80 Prüfsumme Hinweis Pharmacodes Für das sichere Lesen von Pharmacodes muss wegen der Codeeigenschaften der Parameter "Modulbreite" (Gruppe "Decoder-Optionen 1D") auf "Gespeichert" gestellt werden. Ein auf dem Kopf abgebildeter Pharmacode kann nicht automatisch detektiert werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 81: Decoder
Lesen von Data Matrix-Codes zum Einsatz kommt. • ID-Genius Weitere Angaben finden Sie in der Betriebsanleitung "Optische Lesesysteme SIMATIC MV500" im Kapitel "Bildverarbeitung". Der ID-Genius-Decoder liest Data Matrix-Codes auch unter schwierigsten Bedingungen. Der Standard- Decoder ist geeignet für schnelles Lesen, für die Codeverifikation und das Lesen mehrerer Codes in einem Bild.
Seite 82: Multicode
Anzahl Codes Ein / Aus Sie stellen ein, wie viele Codes pro Bild gelesen werden. • SIMATIC MV500 S/H: • • Aus: Es wird nach nur einem Code im ROI 1 ... 50 gesucht. Wenn mehrere Codes im ROI sind, wird •...
Seite 83 In diesem Fall wird beim Erreichen der Zeitbegrenzung kein "N_OK"-Ergebnis erzeugt, sofern mindestens ein Code gefunden wurde. Wird hingegen die Zykluszeit- bzw. die Decodierzeit-Grenze erreicht, wird die Auswertung sofort abgebrochen und es werden keine Ergebnisse ausgegeben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 84 Code-Position in Betracht kommt. Max. Anzahl 1 ... 10 Dieser Parameter ist nur editierbar, wenn "Kontrast- Bereiche Lokalisierung" eingeschaltet ist. Mit diesem Parameter legen Sie die maximale Anzahl an Bildbereichen fest, die gesucht werden sollen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 85: Einstufung
Durch Klicken der Schaltfläche "Rücksetzen" werden alle Einstellungen auf Default zurückgesetzt Welche Parameter angezeigt und ausgewählt werden können Sie abhängig von den Parametern "Decoder > Allgemein > Unkalibrierte Qualität (DMC) nach" und "Decoder > Decodier-Reihenfolge > Decodier-Reihenfolge". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 86: Match
Ziffern und Großbuchstaben besteht. Ist dies nicht der Fall, wird ein Matchfehler und – im Unterschied zu allen anderen Vergleichs-Optionen – ein "N_OK"-Ergebnis erzeugt. Abhängig von dem eingestellten Wert, werden verschiedene Eingabefelder angezeigt. Diese werden nachfolgend beschrieben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 87 • Bei Nichtübereinstimmung der beiden Zeichenketten wird der parametrierte Vergleichsfehler ausgegeben. Beispiel: Gespeicherter Code = A-1P01234+B; Separatoren = +-; ID = 1P; gelesener Code = A-1P01235- Teilzeichenkette des gelesenen Codes: 01235, Teilzeichenkette des gespeicherten Codes: 01234 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 88 "Application Identifier": siehe "Vollständige Liste der GS1 Application Identifier in numerischer Reihenfolge". Beispiel: • Gespeicherter Code = ]d20112345678901234201113101224 ID = 1, 20 • Gelesener Code = ]d20112345678901234201113110101 Vergleich: OK • Gelesener Code = ]d20112345678911234201113110101 Vergleich: N_OK SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 89: N_Ok
Wenn Sie ein Programm mit einem Decoder-Schritt auf einem Bild speichern, bei dem kein Code im ROI des Decodier-Schritts liegt und das Programm-"N_OK" ausgeschaltet ist: Im Auswertebetrieb kann nur der erste in der Decodier- Reihenfolge eingetragene Codetyp gelesen werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 90 Hinweis Einschränkungen im Demo-Modus Ohne Veri-Genius-Lizenz kann nur im Demo-Modus gearbeitet werden. Im Demo-Modus müssen Sie folgende Einschränkungen beachten: Das Optionskästchen "Einstufung 'Schlecht' als N_OK bewerten" ist deaktiviert. Wegen der Qualitätseinstufung werden keine N_OK-Lesungen erzeugt SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 91: Decoder-Optionen (Standard)
Faktor größer sind als der gespeicherte Code. Durch die Vorgabe des tatsächlich benötigten Faktors kann eine Beschleunigung des Lesevorgangs erreicht werden, insbesondere bei U/X-Gerätevarianten. Sofern die Codegröße relativ gleichbleibend ist, stellen Sie die Größe auf Gespeichert. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 92 Unterstützt werden die ECC Level 000, 050, 080, 100, 120, 140 und 200. • Dynamisch: Das Lesegerät kann eine Data Matrix mit einem beliebigen standardisierten ECC Level (000, 050, 080, 100, 140 oder 200) decodieren. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 93 Wenn das Bild Störzeilen enthält, beschleunigt die unterdrücken Aktivierung dieser Option möglicherweise die Decodierung. Großen Blickwinkel ☐ / ☑ ☐ Bei Bildaufnahme in einem Winkel < 60 Grad kann erlauben die Aktivierung dieser Option ein robusteres Lesen bewirken. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 94: Decoder-Optionen (Id-Genius)
Anzahl von Reihen und Spalten enthält wie der gespeicherte Code, decodiert das Lesegerät den Data Matrix-Code schneller. • Dynamisch: Wenn sich die Anzahl von Reihen und Spalten vom gespeicherten Code unterscheidet, kann das Lesegerät eine Data Matrix decodieren. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 95 Geschwindigkeit verbessert. • Auto: Ob ein Helligkeitsausgleich sinnvoll ist, wird beim Speichern des Programms anhand des zum Speichern verwendeten Bildes automatisch entschieden. Hinweis Im Menüpunkt "Bild verbessern" eingestellte Filter werden grundsätzlich vor dem Helligkeitsausgleich angewendet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 96: Decoder-Optionen (1D)
Ruhezonenlänge = Dynamisch". Der eingestellte Wert gibt die Anzahl von Pixeln vor, aus denen die Ruhezone mindestens besteht. Sofern eine große Ruhezone vorliegt (> 10 Pixel), kann ein entsprechend hoher Wert die Lesegeschwindigkeit erhöhen (insbesondere bei U/X-Gerätevarianten). SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 97 • Nur hor.: Das Lesegerät beginnt am Mittelpunkt des Sichtfelds und durchsucht das gesamte Sichtfeld horizontal. • Nur vert.: Das Lesegerät beginnt am Mittelpunkt des Sichtfelds und durchsucht das gesamte Sichtfeld vertikal. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 98 Aktiviert: Die Überprüfung ist abgeschaltet. Auch Pharmacodes werden gelesen, die sich nicht an den Standard halten. Hinweis Bei Aktivierung besteht die Gefahr, dass ungültige Codes mit falschem Inhalt gelesen werden. Um den Standard einzuhalten, verbessern Sie den Druckprozess! SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 99 Verifikation durchgeführt wird. Wenn Sie in den erweiterten Einstellungen für die Verifikation und das Lesen von DataMatrix-Codes (DMC) die Einstellung "Gespeichert" anstatt "Dynamisch" auswählen, kann die Qualitätsbewertung stabilisiert werden. Stellen Sie sicher, dass das gespeicherte Kriterium auch wirklich auf alle zu lesenden Codes zutrifft. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 100: Programmschritt "Locator
Im Kompatibilitätsmodus wird die Bildvorverarbeitung ausschließlich bei der Auswertung und nicht beim Erstellen von Modellen angewendet. Das erschwert einerseits die Erzeugung von "Golden Samples" und kann andererseits die Erkennungsleistung verschlechtern. Aus diesem Grund wird von einer Verwendung dieses Parameters im Kompatibilitätsmodus abgeraten. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 101 Fester Wert Lücken schließen Merkmals-Auswahl Bild ausschneiden Erzeugen ✓ Objekt-ROI / Such-ROI ✓ ✓ Modell existiert Hinweis: Diese Anzeige wird ausschließlich im Locator Light angezeigt. Klassifikation Detektion ✓ Such-Bedingungen ✓ Erkennung ✓ Positionierung ✓ Filtern MATCH SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 102: Auto-Setup
Wenn der Referenzschritt mehrere Codes oder mehrere Objektinstanzen auswertet, wird keine eindeutige Ergebnisposition erzeugt. Als Referenzposition dienen in diesem Fall die Instanz bzw. der Code mit der schlechtesten Qualität. Eine fehlerfreie Funktionsweise ist nicht gewährleistet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 103 Bibliothek. Als mögliche Werte werden alle angelegten Bibliotheken angezeigt. Beachten Sie, dass Sie diesen Parameter ausschließlich im ersten Locator-Schritt eines Programms ändern können. In allen weiteren Locator-Schritten des gleichen Programms wird die ausgewählte Bibliothek lediglich angezeigt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 104 Der Wertebereich für X und Y beträgt jeweils 1 ... 7 Pixel. Der Filter berechnet einen gleitenden Mittelwert über die Pixelwerte in einem rechteckigen Fenster. Breite und Höhe des Fensters werden durch die Parameter X und Y SIMATIC MV500 festgelegt. Bedienhandbuch, 05/2022, C79000-G8900-C495-07 • OVE:S...
Seite 105: Modelle Editieren
Wenn wegen großer Objektvarianz mehrere Modelle erforderlich sind, um eine sichere Erkennung zu ermöglichen, können diese Modelle dieselbe Zeichenklasse erhalten. Die Zuordnung einer Klasse ist insbesondere für eine optische Zeichenerkennung mithilfe der PAT-Genius- Funktion nutzbar. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 106 Normal Nachdem Sie das Modell erzeugt haben: • Viele 1. Prüfen Sie nach, ob alle wichtigen Objekt-Details • Alle durch Merkmale abgedeckt sind. 2. Ändern Sie gegebenenfalls diesen Parameter und erzeugen Sie das Modell erneut. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 107 "Objekt-ROI" gestellt ist. Beachten Sie, dass die Anzahl aller erzeugbaren Modellen auf eine Gesamtgröße von maximal 50 MB begrenzt ist. • Überschreiben Durch Klicken der Schaltfläche "Überschreiben" wird der Modellname bzw. die Klasse des ausgewählten Modells überschrieben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 108 Beachten Sie, dass Sie bei dem Locator Light mehrere Locator-Schritte erstellen müssen, wenn Sie mehrere, unterschiedliche Objekte suchen und wiedererkennen wollen. Kantenanzeige Umriss / Detail Umriss Auswahl, ob die Kanten der Umriss-Ebene oder der Detail-Ebene im aktuell selektierten Modell angezeigt werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 109 Mit Hilfe des Stifts können Sie Kanten aktivieren. Position ☐ / ☑ ☑ Wenn dieses Optionskästchen aktiviert ist, können Sie Kanten aktivieren, die für die Positionsfindung des Objekts erforderlich sind oder Kanten deaktivieren, die nicht zu dem Objekt gehören. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 110: Klassifikation
Modellbibliotheken sinnvoll. Bei einer ausgeschalteten Modellabgrenzung wird die Zeit zum Lernen oder Wiedererlernen der Modelle erheblich verringert. Außerdem wird die Fähigkeit des Locators aufgehoben, zwischen sehr ähnlichen Modellen und ähnlichen Hypothesen des gleichen Objekts zu unterscheiden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 111: Detektion
Je niedriger der eingestellte Wert (mindestens 1), umso feiner die Merkmalsauflösung. Der Wert für die Detail-Ebene ist immer ≤ dem Wert für die Umriss-Ebene. Lücken schließen Ein / Aus Durch Einschalten dieser Funktion werden kleine Lücken in den Merkmalen geschlossen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 112 Empfohlene Standardeinstellung Mode und Wert Verwendet entweder den empfindlichsten Modus des Kontrast- Schwellwerts oder den empfindlichsten Wert, der aus allen aktuell aktiven Modellen ausgewählt wird. Die aktiven Modelle sind durch die Parameter entsprechend der Auswahl vorgegeben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 113: Suchbedingungen
Hinweis Der Skalierungsfaktor bezieht sich auf die Größe des jeweiligen Modells in der Modellbibliothek. Ein Faktor von 1.0 bedeutet, dass die zu lokalisierenden Objekte genau so groß sind wie das jeweils zugehörige gespeicherte Modell. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 114 Eine Umriss-basierte Suche ist bei zeitkritischen Anwendungen nützlich, die keine hohe Positioniergenauigkeit voraussetzen oder die ausschließlich auf das Vorliegen oder Fehlen von Objekten prüfen. • Um mit dieser Einstellung gute Ergebnisse zu erzielen, ist eine gute Bildqualität erforderlich! SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 115: Erkennung
Ein zu geringer Wert bei der Konformitätstoleranz kann bei der Objektsuche fehlerhafte Ergebnisse liefern: der eingestellte Wert der minimalen Übereinstimmung wird zwischenzeitlich unterschritten, sodass die Objektsuche abgebrochen wird. Wenden Sie die manuelle Eingabe der Konformitätstoleranz nur in angebrachten Fällen an. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 116 Merkmale im Modell repräsentieren. Wenn das Modell z. B. 3 erforderliche Merkmale enthält und Sie den Parameter auf 50 % setzen: Eine Instanz des Objekts wird als gültig betrachtet, sobald 2 der 3 erforderlichen Merkmale erkannt werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 117 Erkennungsprozess verlangsamen kann. Tabelle 6- 64 Beziehungen und Abhängigkeiten der Parameter Parameter Abhängigkeit Beschreibung Minimale Störungsfreiheit Nur auf Umriss-Ebene Um die Funktion "Minimale Störungsfreiheit" zu nutzen, müssen Sie das Optionskästchen "Nur auf Umriss-Ebene" deaktivieren. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 118: Positionierung
• Wenn bei Objekt-Sortierung z. B. auf "Links-Rechts" eingestellt ist, werden die gefundenen Objekte im ROI von links nach rechts sortiert. In Bildkoordinaten wird entlang einer um 30 ° geneigten Linie von links unten nach rechts oben sortiert. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 119 Beginnend mit der höchsten Störungsfreiheit. Nur wenn der Parameter "Minimale Störungsfreiheit" in der Gruppe "Erkennung" aktiviert ist, kann die Sortierung nach Störungsfreiheit sortieren! • Übereinstimmung: Sortierung nach der Stärke der Hypothese im Suchbaum, Beginn mit der stärksten Hypothese. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 120 Zeichen an, die bei der Auswertung erwartet wird. Verwenden Sie ein "?" für jedes Zeichen und ein "\n" für jede Zeile. Beispiele "?????\n???\n": Insgesamt 8 Zeichen in zwei Zeilen. "??????????": Insgesamt 10 Zeichen, Anzahl Zeilen automatisch ermittelt SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 121: Match
Winkel und Ist-Winkel eines Objekts. Die Messung des Drehwinkels eines Objekts bezieht sich hierbei auf das Koordinatensystem des ROIs. Der Soll-Winkel wird beim Speichern eines Programms für jedes gefundene Objekt hinterlegt. Der Ist-Winkel wird dann bei jeder Auswertung neu bestimmt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 122: N_Ok
• x: 1 ... 200 • Wenn Vergleich Ein / Aus "N_OK", wenn "MATCH = 0" ist. fehlschlägt Hinweis Nur wenn in der Gruppe "MATCH" "Reihenfolge vergleichen" aktiv ist, können Sie "Wenn Vergleich fehlschlägt" aktivieren. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 123: Format
Über diesen Parameter legen Sie fest, wie das Formattext" Ergebnis jedes gefundenen Objekts formatiert werden soll. Schritt-Formattext siehe Tabelle "Schritt- %z;%s Über diesen Parameter legen Sie fest, wie das Formattext" Ergebnis des Locator-Schritts zusammengestellt werden soll. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 124 Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. %q54 Qualitätswert für die Positionstoleranz der Instanz Integer: 0 ... 100 Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 125 Niederstwertiges Byte der Summe aller Zeichen des Ergebnis-Strings. Hinweis: Dieser Binärwert kann einen Wert haben, dem kein darstellbares Zeichen entspricht, z. B. 0H. Summe aller Zeichen des Ergebnis-Strings dividiert durch die Zeichenanzahl des Ergebnis- Strings Standardqualitätsbericht für Locator SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 126 Qualität berechnet. %Q54 Qualitätsgrad für die Positionstoleranz der Instanz mit der niedrigsten Übereinstimmung "0 ... 4" bzw. "A ... F" Nur wenn der Parameter "Max. Abweichung Position" im Register "Ergebnis" aktiviert ist, wird diese Qualität berechnet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 127 Niederstwertiges Byte der Summe aller Zeichen des Ergebnis-Strings. Hinweis: Dieser Binärwert kann einen Wert haben, dem kein darstellbares Zeichen entspricht, z. B. 0H. Summe aller Zeichen des Ergebnis-Strings dividiert durch die Zeichenanzahl des Ergebnis- Strings Standardqualitätsbericht für Locator SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 128: Programmschritt "Ergebnis
In dieser Gruppe legen Sie fest, welche Ergebnisse und Teilergebnisse der vorhandenen Programmschritte ausgegeben werden sollen. Tabelle 6- 72 Parameter "Formattext" und "Multicode-Formattext" Parameter Mögliche Werte Vorbelegu Beschreibung Formattext siehe Eingabefeld Über dieses Eingabefeld legen Sie den Inhalt und das Format "Formattext" der auszugebenden Zeichenkette fest. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 129 = Aus dem angegebenen Intervall muss genau ein Wert ausgewählt werden. Beachten Sie, dass die Klammern nicht eingegeben werden. Sie dienen lediglich der Darstellung. Tabelle 6- 74 Mögliche Formatierungsanweisungen Formatierungsanweisung Bedeutung Die Ergebnisse aller Schritte hintereinander %s<1 ... 12> Formatiertes Ergebnis des angegeben Schritts SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 130 • Ausgabe: "Gesamtqualität#\rSymbolkontrast1;Kantenerkennung1;\rSymbolkontrast2;Kantenerkenn ung2;\r[...]Symbolkontrast10;Kantenerkennung10;\r#\rScan-Linie1;\rScan- Linie2;\r[…]Scan-Linie10;\r" Verifikationstyp Verifikationstyp (nicht normkonforme Belichtungseinstellungen oder unkalibrierte Verifikation) ISO/IEC 29158 ISO/IEC 15415 AS9132 A ISO/IEC 16022 Siemens DPM ISO/IEC 15416 Qualitätsbewertung: • 1: Schlecht • 2: Ausreichend • 3: Gut SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 131 Byte der Summe aller Zeichen aller Schritte dividiert durch die Zeichenanzahl aller Schritte. %l[<1..12>] Anzahl der Zeichen des Ergebnis-Strings des angegebenen Schritts. Wird kein Schritt-Index angegeben, wird die Länge des Gesamtergebnisses verwendet. Dieser Binärwert hat eine Länge von 2 Bytes (little endian). SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 132 QR Code PDF417 DotCode Code 128 Code 93 Code 39 Code 39 mit Prüfsumme 23 Interleaved 2 of 5 Interleaved 2 of 5 with Check Sum Codabar EAN 13 EAN 8 UPC-A UPC-E Postnet PHARMACODE SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 133 Qualitätsstufe ausgegeben. Enthalten Formatierungsanweisungen Kleinbuchstaben, dann wird das Ergebnis als numerischer Wert ausgegeben. Tabelle 6- 75 Qualitätsklassen: Unkalibriert, ID-Genius Decoder (0) Formatierungsan Beschreibung weisung Gesamtqualität (O__) Symbolkontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ... 1,00 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 134 Integer: 0 ... 255 %q12 Blende (unbewertet) Integer: 0 ... 999 %q13 Prozentualer Blendenwert (unbewertet) Integer: 0, 50, 80 %q14 ECC-Stufe (unbewertet) Integer: 200 %q15 Höhe (unbewertet) Fixpunkt: 0,00 ... 9,99 %q16 Breite (unbewertet) Fixpunkt: 0,00 ... 9,99 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 135 Fixpunkt: 0,00 ... 9,99 %q17 Winkel (unbewertet) Integer: 0 ... 360 %q34 Zellgröße in [mm] Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 %Q36 Lesesicherheit (REL) %q36 Integer: 0 ... 100 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 136 Tabelle 6- 79 Qualitätsklassen: AIM (ISO 16022) (4/E) Formatierungsan Beschreibung weisung Gesamtqualität (O__) Kontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ... 1,00 Unbenutzte Fehlerkorrektur (UEC) Fixpunkt: 0,00 ... 1,00 Druckabweichung X/Y (PGX/PGY) 2x Integer: -100 ... 100 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 137 Fixpunkt: 0,01 ... 9,99 %q35 Zellgröße in Pixel Fixpunkt: 1,0 ... 99,9 %Q36 Lesesicherheit (REL) %q36 Integer: 0 ... 100 Tabelle 6- 80 Qualitätsklassen: Siemens DPM (5/F) Formatierungsan Beschreibung weisung Gesamtqualität (O__) Kontrast (SC_) Integer: 0 ... 100 Axiale Ungleichmäßigkeit (AN_) Fixpunkt: 0,00 ...
Seite 138 Integer: 0 ... 100 %Q24 Gesamte Scan-Linie (SL_) %Q25 Kantenerkennung (ED_) %Q26 Minimaler Kantenkontrast (MEC) %q26 Integer: 0 ... 100 %Q27 Defekte (DEF) %q27 Fixpunkt: 0,00 ... 1,00 %Q28 Decodierbarkeit (DEC) %q28 Fixpunkt: 0,00 ... 1,00 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 139 Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. %q53 Qualitätswert für die Rotationstoleranz der Instanz Integer: 0 ... 100 Nur wenn der Parameter "Max. Abweichung Position" in der Gruppe "MATCH" aktiviert ist, wird diese Qualität berechnet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 140 Ausgabe:" und anschließendem CR und LF. Zahlenwert des Qualitätsmerkmals "Unbenutzte Fehlerkorrektur". Qualitätsgrad des Qualitätsmerkmals "Unbenutzte Fehlerkorrektur" %Q9 %Q2 %s Qualitätsgrad des Qualitätsmerkmals "Druckabweichung", Qualitätsgrad des Qualitätsmerkmals "Axiale Ungleichmäßigkeit", gefilterter Ergebnis-String Ganzzahlige y-Koordinate des Codemittelpunkts relativ zum Bildmittelpunkt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 141: Fehlermeldungen
Zeichen, deren ASCII-Äquivalent zwischen "01H" und "FFH" liegt ("%%" bewirkt die Ausgabe des Prozentzeichens) • Formatierungsanweisungen für die Ausgabe von Variablen Folgende Formatierungsanweisung ist möglich: • "%s" steht für die textuelle Beschreibung der wahrscheinlichen Fehlerursache in englischer Sprache. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 142 "FFH" liegt ("%%" bewirkt die Ausgabe des Prozentzeichens) • Formatierungsanweisung für die Ausgabe von Variablen Folgende Formatierungsanweisungen sind möglich: • %s steht für die Ausgabe der Formatierungsanweisung im Eingabefeld "Formattext", die den Fehler erzeugt hat. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 143 Wahrscheinliche Fehlerursachen bei einem Lesefehler Hinweis Fehlerursachen 4700 bis 4722 Fehlerursachen 4700 bis 4722 werden bei einem Verifikationsfehler auch im Verifikationsreport ausgegeben. Alle Verifikationsgrade werden im Report als "E" ausgegeben. Die Verifikationswerte entsprechen dem Fehlercode. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 144 The maximum amount of data which can be Pro Schritt können maximal 3001 Byte decodiert decoded was exceeded in code m of step n werden. Bei Code #m im Schritt #n wurde diese Länge überschritten. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 145 Apertur (nur für Verifikation nach ISO/IEC 15415). 4712 Verification failed in step n: Aperture too large Die Zellgröße des Data Matrix-Codes im Schritt #n ist zu klein für die parametrierte Apertur (nur für Verifikation nach ISO/IEC 15415). SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 146 Too few objects found in step n: Contours not Locator: Die in Schritt #n gefundene Anzahl Objekte ist adequate kleiner als das eingestellte Minimum. Mindestens ein Objekt wurde abgelehnt, weil nicht ausreichende Konturen gefunden wurden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 147 Locator: Die Position von Objekt m in Schritt #n liegt außerhalb der maximal erlaubten Abweichung. 5016 Rotation tolerance exceeded for object m in step n Locator: Der Drehwinkel von Objekt m in Schritt #n liegt außerhalb der maximal erlaubten Abweichung. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 148: Bild- Und Ergebnisanzeige
– [Strg] + Pfeiltasten: pixelweise Verschieben • Zusätzlich gedrückte Shifttaste aktiviert Größenänderung des Fangbereichs mit Pfeiltasten: – [Shift] + Pfeiltasten: Die Größe in größeren Schritten ändern. – [Shift] + [Strg] + Pfeiltasten: Die Größe pixelweise ändern. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 149: Bild- Und Ergebnisdarstellung
Steuerung übertragen. Wenn während solch einer Testauswertung parallel ein regulärer Trigger von der Steuerung durchgeführt wird, kann das die reguläre Auswertung verzögern oder stören. Archiv-Bild Zeigt Archiv-Bilder von auf dem Lesegerät gespeicherten Bildern in der Bildanzeige an. anzeigen SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 150 Skalierung eingestellt. Mit Hilfe der Schaltfläche "Vollgröße" können Sie das Bild direkt auf 100 % skalieren. Anhand des Mini-Bilds unterhalb des Zoom-Balkens können Sie feststellen, in welchem Bild- Ausschnitt der Bildanzeige Sie sich befinden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 151 Filter-Bild: Einschränkung: Das Lesegerät befindet sich nicht im Status "Start" (RUN). • Filterung: Sofern für den aktuell gewählten Programmschritt die "Bild verbessern"-Funktion aktiviert ist, wird bei Auswahl das gefilterte Bild bzw. der gefilterte Bildausschnitt angezeigt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 152 Tabelle 6- 89 Qualitätswerte Farbe Länge Bedeutung Grün Lang "Gut" eingestufter Qualitätsgrad Gelb mittel "Ausreichend" eingestufter Qualitätsgrad kurz "Schlecht" eingestufter Qualitätsgrad Beige/grau Der Wert ist rein informativ und wird nicht zur Bestimmung der Gesamtqualität herangezogen SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 153 Zeitspanne zwischen zwei Trigger-Impulsen (Format: hh:mm:ss.ms) • Min.: Minimum der Trigger-Intervalle seit dem letzten Start (Format: hh:mm:ss.ms) • Max.: Maximum der Trigger-Intervalle seit dem letzten Start (Format: hh:mm:ss.ms) • Durchschnitt: Mittelwert aller Trigger-Intervalle seit dem letzten Start (Format: hh:mm:ss.ms) SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 154 Beachten Sie, dass ein Programmwechsel zum Rücksetzen der Statistikinformationen führt. Mit der Schaltfläche "Statistik rücksetzen" setzen Sie sämtliche Statistikinformationen zurück. Beachten Sie, dass diese Schaltfläche nur dann angezeigt wird, wenn der angemeldete Benutzer die Berechtigung zum Verwalten hat ("Einstellungen > Sicherheit"). SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 155: Genauigkeit Der Geometrie-Messwerte
Fall, wenn das Lesegerät nahezu senkrecht über der Fläche des Codefeldes steht (Blickwinkel 75° bis 90°). Gewölbte Oberflächen haben grundsätzlich einen negativen Einfluss auf den Blickwinkel-Messwert. Da diese Messwerte nur als Nebenprodukt eines erfolgreichen Leseversuchs entstehen, werden im "N_OK"-Fall keine Messwerte ermittelt bzw. ausgegeben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 156 Applikation 6.1 EasyStart/Programm SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 157: Bibliotheken
Klicken Sie auf diese Schaltfläche, um ein neues Element anzulegen. Sie können auch neue Elemente auf Basis bestehender Elemente anlegen (Kopie von "xx"). Verifikation speichern Klicken Sie auf diese Schaltfläche, um die ausgewählte Kalibrierung (Klappliste "Verifikation") zu speichern. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 158: Beschreibung
Zeichen. Kommentar In diesem Eingabefeld können Sie eigene, z. B. verifikationsspezifische Informationen hinterlegen. Diese sollen Ihnen u. A. dabei helfen, die einzelnen Verifikationen leichter zu identifizieren. Mögliche Werte: Buchstaben, Zahlen und ASCII-Sonderzeichen. Maximal 4000 Zeichen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 159: Verifikationsstandard
ISO/IEC 16022 Wählen Sie den Standard aus, nach dem die Messung der ISO/IEC 16022 Code-Qualität vorgenommen wird. • ISO/IEC 15416 Abhängig von dem eingestellten Wert, werden verschiedene • AS9132 A Eingabefelder angezeigt. Diese werden nachfolgend beschrieben. • Siemens DPM • ISO/IEC 15415 • ISO/IEC 29158 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 160 Einschränkungen im Demo-Modus Ohne Veri-Genius-Lizenz kann nur im Demo-Modus gearbeitet werden. Im Demo-Modus müssen Sie folgende Einschränkungen beachten: Im Verifikationsreport sind die vierstelligen Qualitätswerte durch das Wort "DEMO" ersetzt. Alle Qualitätsgrade werden als "0’" bzw. "F" ausgegeben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 161: Beleuchtung
Unpolarisiert Ein / Aus Bei Verwendung einer Fernlichtlampe muss dieser Parameter eingeschaltet werden. Durch die Aktivierung dieses Parameters werden die äußeren LEDs zugeschaltet. Verwenden Sie diese Parameter, um die Helligkeit der Beleuchtung zu erhöhen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 162: Kalibrierung
• Der Aufbau muss entsprechend den Vorgaben des angewandten Standards bzw. der Norm erfolgen. • Achten Sie darauf, dass die geforderte Auflösung gegeben ist (> 10 Pixel bei DMC). • Der komplette Code muss scharf abgebildet werden. • Keine Verschmutzungen am Objektiv oder auf dem Chip. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 163 Änderungen in diesem Panel sind nur möglich, wenn der • Einstellungen > Sicherheit angemeldete Benutzer über die erforderlichen Rechte verfügt. Kalibrieren- Nur wenn der Siemens Kalibriercode lesbar im Sichtfeld des • Siemens Kalibrierkarte Schaltfläche Lesegeräts erkannt wurde, ist die "Kalibrieren"-Schaltfläche aktiv.
Seite 164: Bildanzeige Und Aktuelle Kalibrierung
Verifikationseinstellungen enthalten. Hintergrundhelligkeit 0 ... 255 Von der Kalibrierung gemessener Grauwert für den Bildhintergrund. Diese Angabe wird als Referenz für die Verifikation benötigt und dient auch zur Dokumentation. Sie ist auch in den Verifikationseinstellungen enthalten. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 165: Einstellungen
Adresse des Lesegeräts. Binär betrachtet, muss xxx.yyy.zzz von links her gesehen aus Einsen ohne Lücke und von rechts her gesehen aus Nullen ohne Lücke bestehen. Bsp.: 11111111.10100000 ist nicht erlaubt. Beachten Sie außerdem: zzz ≤ 254 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 166 Anforderung an die IP-Adresse Die IP-Adresse des optischen Lesegeräts muss sich im selben Subnetz wie die IP-Adresse des Kommunikationspartners befinden. Beachten Sie, dass Sie die IP-Adresse für die Schnittstelle "X2 LAN2" ausschließlich über das WBM festlegen können. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 167: Ethernet-Schnittstellen In Unterschiedlichen Subnetzen
Zeichen Hinweis erlaubt sind: Wenn der "IP-Mode" nicht auf "PROFINET (FB79)" oder Groß- "PROFINET (Ident-Profil)" eingestellt ist, ist "Hostname" /Kleinbuchstaben, editierbar. Zahlen und "-". Die Zeichenkette muss den Konventionen des "Domain Name System" (DNS) genügen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 168 Bits liegt das low byte an der niederwertigen Bytestelle.) In dieser Gruppe stellen Sie die Übertragungsgeschwindigkeit zum Kommunikationsmodul ein. Tabelle 8- 4 Parameter Mögliche Werte Vorbelegung Beschreibung Übertragungsgesc 115200 Übertragungsgeschwindigkeit der RS422-Schnittstelle in • 19200 hwindigkeit [bit/s] • 57600 • 115200 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 169 Die Belegung ist wie folgt: Formatierungsanwei Bitposition Belegung sung %b zur Ausgabe des Binärergebnisses. Reserviert Aktueller Zustand des Trigger- Eingangs N_OK MATCH READ IN_OP Dieser Binärwert kann einen Wert haben, dem kein darstellbares Zeichen entspricht, z. B. 0 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 170 Die Belegung ist wie folgt: Formatierungsanwei Bitposition Belegung sung %b zur Ausgabe des Binärergebnisses. Reserviert Aktueller Zustand des Trigger- Eingangs N_OK MATCH READ IN_OP Dieser Binärwert kann einen Wert haben, dem kein darstellbares Zeichen entspricht, z. B. 0 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 171 Optionskästchen deaktiviert, sind schreibende Zugriffe nicht erlaubt und das Feld "Community String schreibend" wird ausgegraut dargestellt. Community-String schreibend Sie geben die Zeichenkette vor, die als Kennwort einer SNMP-Übertragung dienen soll und einen schreibenden Zugriff ermöglicht. Die Standardeinstellung für diesen Community-String ist "private". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 172 Dadurch wird verhindert, dass dem Lesegerät über Netzwerkmanagment-Tools (z. B. SINEC PNI) oder die angeschlossene Steuerung eine neue IP-Adresse zugewiesen wird. Die Siemens AG empfiehlt aus Sicherheitsgründen, sofern das DCP-Protokoll nicht benötigt wird, eine Deaktivierung des Schreibzugriffs. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 173: Zugriff Gesperrt
PROFINET IO Hostname Nur wenn der IP-Mode "Manuell" ausgewählt ist, Devicename entspricht der "PROFINET IO Devicename" dem "Hostname". Hinweis Wenn nicht der IP-Mode "PROFINET (FB79)" oder "PROFINET (Ident-Profil)" eingestellt ist, entspricht der "Devicename" dem "Hostname". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 174: Verwendung
Quelle "DI/DO" auswählen, damit die Bits "UIN2" und "UIN3" genutzt werden können. Entprellung 8 ... 9 999 Sie geben den Wert für die Entprellung ein. Hilfreich z. B. bei sehr schnellen Trigger-Quellen, deren Signal nicht stabil ist. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 175 PROFINET IO: Ergebnisbits werden über die PROFINET IO-Schnittstelle ausgegeben. Hinweis Damit Sie ein Ergebnis erhalten, stellen Sie im IP-Mode "PROFINET IO (Ident-Profil)" die Ergebnisbits im Programmformattext (%b) ein. Die alleinige Auswahl "PROFINET IO" an dieser Stelle liefert kein Ergebnis SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 176 Wert "CM" eingestellt haben. • RS232: Steuern über die RS232-Schnittstelle Eine Übersicht über die Kommandos finden Sie in der Betriebsanleitung "SIMATIC MV500" im Kapitel "Steuerung über TCP/IP und RS232". • TCP: Steuern über die TCP-Schnittstelle Eine Übersicht über die Kommandos finden Sie in der Betriebsanleitung "SIMATIC MV500"...
Seite 177: Diagnoseübertragung
"Einstellungen > Optionen > Diagnose & Überwachung" in • Archivierung/MMI "Bild" ausgewählten Ursachen der zugehörige Datensatz zu einem Server übertragen werden soll. • Keine: keine Übertragung • Archivierung/MMI: Bei aktivierter Übertragungsüberwachung werden die Datensätze an den Server übertragen SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 178: Erlaubte Kombinationen Für Text- Und Steuerungseinstellungen
Übertragung aller anfallenden Diagnosebilder und Datensätze. Können die Daten nicht in der zur Verfügung stehenden Zeit auf den angebundenen Server übertragen werden, geht die SIMATIC MV500 mit einem Transmit- Fehler in den Stopp-Zustand. Stellen Sie daher in dieser Betriebsart sicher, dass die Ethernet-Verbindung eine...
Seite 179: Digital I/O
Schaltdauer der digitalen Ausgänge READ, MATCH, N_OK, EXT_1 ... EXT_4 in [ms] Pegel unbenutzter Digitaleingänge Sie können die Pegel für unbenutzte Digitaleingänge festlegen. Weitere Informationen dazu finden Sie nachfolgend im Abschnitt "Beziehungen und Abhängigkeiten der Parameter". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 180: Optionen
Wählen Sie die verwendete Lampe unter "Einstellungen > Optionen > Beleuchtung" aus. Nur so stellt der interne Überlastschutz die Einhaltung der Grenzwerte für Tastgrad und maximaler Blitzdauer sicher. Eine falsch ausgewählte Lampe kann zu deren Überlastung und längerfristiger Zerstörung führen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 181 Lampe verwenden möchten. externer Lampe Produktname In diesem Eingabefeld können Sie der Lampe einen Namen zuweisen. Mögliche Werte: Buchstaben, Zahlen und ASCII- Sonderzeichen. Maximal 255 Zeichen. Blitz ☐ / ☑ Die angezeigten Parameter sind abhängig von SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 182 Ein Tastgrad von 5 % bedeutet, dass die Lampe im Mittel in maximal 5 % der Zeit an, und zu 95 % der Zeit ausgeschaltet sein muss. Die interne Lampenüberwachung stellt anhand dieses Wertes sicher, dass die angeschlossene Lampe nicht überlastet wird. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 183: Diagnose & Überwachung
In diesem Bereich legen Sie fest, welche Informationen zu Diagnosezwecken gespeichert werden sollen. Protokollierung In dieser Gruppe legen Sie fest, welche Bilder in welcher Form im Lesegerät abgespeichert werden. U.A.: • Abspeichern der Bilder im Lesegerät • Abspeichern der Diagnoseereignisse im Lesegerät SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 184 Ring • Ring • Stapel Wenn der Puffer 50 Einträge (SIMATIC MV500 U/X: 30 Einträge) enthält, werden die Einträge 1, 2, ... überschrieben. • Stapel Wenn der Puffer 50 Einträge (SIMATIC MV500 U/X: 30 Einträge) enthält, erfolgen keine weiteren Einträge.
Seite 185 • Lesen OK: Jedes erfolgreich ausgewertete Bild wird abgespeichert. In der Betriebsart "Scannen" (bzw. Programmsequenz) mit "Ergebnisausgabe = Bestes Leseergebnis" wird nur das zur besten Auswertung gehörige Bild abgespeichert. In der Betriebsart "Auto- Trigger" werden Doppellesungs-Bilder nicht aufgezeichnet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 186 "Scannen" (bzw. Programmsequenz) der Einstellung "Lesen OK". • Schlechte Qualitätseinstufung: Alle Bilder, die mit schlechter Qualitätseinstufung bewertet wurden oder bei denen ein Verifikationsfehler aufgetreten ist, werden abgespeichert. Entspricht bezüglich des Verhaltens in der Betriebsart "Scannen" (bzw. Programmsequenz) der Einstellung "Lesen OK". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 187 Hier legen Sie fest, ob im Auswertebetrieb auf der • Auto Seite "Auswerten" ein Live-Bild angezeigt werden • soll: • • Aus: kein Live-Bild • An: Live-Bild wird angezeigt • Auto: Live-Bild wird lastabhängig angezeigt SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 188: Extras
In diesem Bereich legen Sie fest, welche Zusatzfunktionen Sie für die Bildauswertung verwenden wollen. • Verknüpfen von bis zu fünf Programmen zu einer Auswertesequenz • Festlegen spezieller Verifikationseinstellungen • Festlegen von "CONNECT"- und "READ"-Einstellungen • Festlegung von Einstellungen zur Datensicherung SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 189 • Programmsequenz 1: Enthält Programm 1 und 2 • Aufgenommenes Bild enthält vier Codes vom Typ "DMC". Die Auswertung beginnt mit Programm 1, das ein OK-Ergebnis hat, da zwei Codes decodiert werden können. Die Auswertung wird beendet und das Ergebnis ausgegeben. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 190 Alle in der Programmsequenz enthaltenen Programme werden nacheinander ausgewertet. Für jedes Programm wird das Ergebnis ausgegeben. Einschränkung: Diese Einstellung wird im PROFINET-Betrieb mit Ident-Profil oder beim Betrieb über ein CM nur unterstützt, wenn "Trigger-Quelle" = "DI/DO". SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 191 Um reproduzierbare Ergebnisse zu erhalten, müssen die Programme, die in der Programmsequenz enthalten sind, gleich aufgebaut sein. Enthalten die Programme z. B. für Multicode eine unterschiedliche Anzahl an Decoder-Schritten oder Codes, erhalten Sie unterschiedliche Leseergebnisse. Diese unterschiedlichen Leseergebnisse können Sie nicht zuordnen! SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 192 READ: kurzes Tonsignal, wenn ein Code • N_OK gelesen werden konnte (je höher der Ton, desto besser die Lesesicherheit des Codes). • MATCH: Tonsignal, wenn der Codevergleich erfolgreich war. • N_OK: Tonsignal, wenn kein Lesen möglich war. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 193 "Gut", "Ausreichend" und "Schlecht" finden Sie unter "Einstellungen > Optionen > Extras". Die Darstellungsform "A, B, C, D, F" steht aus Kompatibilitätsgründen zur Verfügung. Üblich ist die Darstellung als "4, 3, 2, 1, 0". Die Auswahl der Darstellung beeinflusst in keiner Weise das Ergebnis der Verifikation. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 194: Bedienung Am Gerät
Lesegerät aufzubauen. Verbinden Sie dazu, nachdem Sie den "CONNECT"-Tasters gedrückt, das Lesegerät über die Ethernet-Schnittstelle mit dem PC. Die Verbindung wird umgehend aufgebaut. Sobald die Verbindung aufgebaut wurde, wird dies durch eine dauerhaft grün leuchtende "CONNECT"-LED angezeigt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 195 Beleuchtungsszenarien durchlaufen, in denen die verschiedenen LEDs an-/ausgeschaltet werden. Dadurch können ggf. Reflexionen auf spiegelnden Objekten reduziert werden. • Aus: Die Beleuchtungsszenarien werden nicht durchlaufen. Stattdessen werden die im Quellprogramm eingestellten LED-Segmente verwendet. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 196 Schritt 1 geschehen und mit sonstigen Einstellungen kompatibel) Zielprogramm Nächstes freies Auswahl des Zielprogramms des optischen • Nächstes freies Programm Lesegeräts welches durch Drücken des "READ"- Programm Tasters standardmäßig überschrieben wird. • Aktuelles Programm • • • • SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 197: Automatische Datensicherung
Speichergröße 250 ... 1 000 000 MB Legt fest, wieviel Speicherplatz auf der MicroSD- Karte freigehalten werden soll. Nach jeder durchgeführten Sicherung wird der freie Speicher auf der MicroSD-Karte überprüft, und ggf. alte Datensicherungen gelöscht. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 198: Sicherheit
"Programm speichern"), sind in diesem Fall über ein Automatisierungssystem nicht mehr möglich. Wenn das Lesegerät nicht von einem Automatisierungssystem gesteuert wird, sind alle anderen Aufgaben (Einrichten, Auswerten, Info und Stopp) immer anwählbar. In diesem Fall ist "DISA" nicht gesetzt. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 199: Erweiterter Zugriff
8.3 Sicherheit Erweiterter Zugriff Durch Aktivieren des Optionskästchens "Erweiterter Zugriff zulassen" können erweiterte Diagnose- und Servicefunktionen für den Siemens-Support aktiviert werden. Der Zugriff kann nur von einem angemeldeten Benutzer mit der Berechtigung "Administrator" aktiviert werden und ist mit Werkseinstellungen deaktiviert.
Seite 200: Empfehlung
Es sollten auch die Felder "Alternativer Antragstellername" (DNS in "X509v3 Subject Alternative Name"), Stellenschlüsselkennung (keyid in "X509v3 Authority Key Identifier") und "Schlüsselkennung des Antragstellers" ("X509v3 Subject Key Identifier") belegt sein. Dies erleichtert die Vertrauenswürdigkeitsprüfung durch den Webbrowser. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 201: Benutzerverwaltung
Benutzer mit der Rolle "Service" können im Auswertebetrieb zu Testzwecken Trigger-Signale über das WBM erzeugen. Beachten Sie, dass das mit diesem Trigger-Signal erzeugte Auswerteergebnis nicht mehr an eine verbundene Steuerung übertragen wird, sondern ausschließlich in der Benutzeroberfläche des WBM angezeigt wird. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 202: Automatisches Abmelden
Diese Auswahl ermöglicht es einem Administrator, vorhandene Benutzerprofile zu löschen. Das eigene Benutzerprofil kann nicht gelöscht werden. Bearbeiten Diese Auswahl ermöglicht es einem Administrator, vorhandenen Benutzerprofile zu bearbeiten. Sie können Benutzerprofilen eine andere Rolle zuzuweisen und Administrator-Rechte zuweisen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 203: Gerät
Durch Klicken auf die Schaltfläche "Speichern" öffnet sich ein Fenster, in dem Sie das Format der auf Ihrem Rechner zu speichernden Bilder des Bildpuffers vorgeben. Rücksetzen Durch Klicken auf die Schaltfläche "Rücksetzen" löschen Sie sämtliche Bilder aus dem Bildpuffer. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 204: Datensätze
Dialogfeld, in dem Sie die Speicherung der unter "Inhalt" ausgewählten Ereignisse als CSV-Datei anstoßen können. Rücksetzen Durch Klicken auf die Schaltfläche "Rücksetzen" löschen Sie sämtliche Einträge aus dem Ereignispuffer, also auch die Einträge zu temporären Fehlern. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 205 Die Syslog-Dateien enthalten alle sicherheitsrelevanten Ereignisse, die an den Syslog-Server übertragen werden. Tabelle 9- 3 Syslog Parameter / Aktion Beschreibung Aktuelles Syslog Die aktuell befüllte Syslog-Datei herunterladen. Vorheriges Syslog Die zuvor befüllte Syslog-Datei herunterladen. Löschen der Syslogs Alle Syslog-Dateien löschen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 206: System
Beachten Sie, dass das Laden der vollständigen Geräte-Konfiguration einige Minuten in Anspruch nehmen kann. Über den Verlauf des Ladevorgangs werden Sie über das WBM informiert. Um eine reibungslose Funktion sicherzustellen, darf das Lesegerät in dieser Zeit nicht bedient werden. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 207 – Tausch – Einstellungen serielle Schnittstelle • RS232 Übertragungsgeschwindigkeit – Parität – Stoppbits – Zeitlimit – • Übertragungsgeschwindigkeit – Diese Einstellung wirkt sich ebenfalls auf die PROFINET IO-I&M-Daten, die über die Steuerung geschrieben werden, aus. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 208: Ausgabestand
Mit Hilfe dieser Funktion können Sie im Problemfall ein Diagnosepaket auf den angeschlossenen PC übertragen (Ordner: "Favoriten > Downloads"). In dem Diagnosepaket werden interne Abläufe des Lesegeräts gespeichert. Das Diagnosepaket wird für die Service- Unterstützung durch Siemens-Fachpersonal benötigt. Ausgabestand Hinweis Mit Automation License Manager auf das Lesegerät übertragene Lizenzen...
Seite 209: Werkseinstellungen
Mit Hilfe dieser Funktion können Sie die aktuell im Lesegerät verwendete CustomGUI auf einem angeschlossenen PC speichern. Laden Mit Hilfe dieser Funktion können Sie die aktuell im Lesegerät verwendete CustomGUI durch eine gespeicherte CustomGUI ersetzen. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 210: Anpassung
Klicken Sie auf die Schaltfläche, um alle Dialoge im Menü "Einstellungen" auszublenden. Hilfe In dem Menü "Hilfe" erhalten Sie Informationen zu den optischen Lesegeräten SIMATIC MV500, zum WBM, sowie Links zu relevanten Dokumenten und zum Siemens Industry Online Support. SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 211: Syslog-Meldungen
B. über NTP (Wert "1" = synchronisiert; Wert "0" = nicht synchronisiert). sysUpTime Der Parameter "sysUpTime" ist eine Metainformation über die Meldung. Er gibt die Zeit (in Hundertstelsekunden) seit der letzten Neuinitialisierung des Netzwerkverwaltungsteils des Systems an. MESSAGE Meldung als ASCII-String (Englisch) SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 212: A.2 Variablen In Syslog-Meldungen
Symbolischer Name für die Gruppenrolle. Administrator | User | OPC {Time Sekundenanzahl second} {Max Maximale Anzahl der Sitzungen sessions} {Url} URL des Webservers, auf den zugegriffen wurde. /Engineering/Reset2Factor y?r=0.685644556250803 {Config Zeichenkette (mit Leerzeichen) für die Konfiguration. Power detail} SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 213: A.3 Liste Der Syslog-Meldungen
Beispiel Console: User admin logged out. Erläuterung Der Benutzer hat sich entweder manuell oder automatisch aufgrund einer Zeitüberschreitung über eine lokale Schnittstelle des Geräts abgemeldet. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: SR 1.1 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 214: Nutzerkontenverwaltung
Meldungstext {Protocol}: Password protection was enabled for resource {Resource}. Beispiel WBM: Password protection was enabled for resource FullReadAccess. Erläuterung Passwortsicherung wurde für diese Ressource aktiviert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.3 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 215 WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: Default admin account was changed to maier. Erläuterung Der Standard-Administratoraccount wurde geändert. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.3 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 216: Durchsetzung Der Autorisierung
WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: The firewall Rule 1 for User admin was granted. Timeout is 44 min. Erläuterung Zugriff auf die wichtigen Ressourcen wurde gewährt. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: n/a (NERC-CIP 005-R2) SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 217: Verwaltung Der Kennungen
WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: User admin created group it-service and assigned to role service. Erläuterung Der Administrator hat eine Gruppe erstellt und einer Rolle zugeordnet. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 1.4 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 218: Sitzungssperrung
WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: The session of user admin was closed after 60 seconds of inactivity. Erläuterung Die aktuelle Sitzung wurde aufgrund der Inaktivität beendet. Severity Warning Facility local0 Norm IEC 62443-3-3 Reference: SR 2.5 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 219: Beendigung Einer Fernzugriffssitzung
WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: User admin failed to login from 192.168.1.105. Erläuterung Benutzer kann sich nicht an dem Remote-Gerät anmelden. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 1.13 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 220 WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: The maximum number of 10 concurrent login sessions exceeded. Erläuterung Die maximale Anzahl gleichzeitiger Sitzungen ist überschritten. Severity Warning Facility local0 Norm IEC 62443-3-3 Reference: SR 2.7 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 221: Schutz Von Prüfinformationen
{Protocol}: User {User name} has initiated a reset to factory defaults. Beispiel Console: User admin has initiated a reset to factory defaults. Erläuterung Der Benutzer hat ein Zurücksetzen auf Default-Einstellungen initiiert. Severity Info Facility local0 Norm IEC 62443-3-3 Reference: SR 2.12 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 222: Kommunikationsintegrität
Norm IEC 62443-3-3 Reference: SR 3.4 Sitzungsintegrität Meldungstext {Protocol}: Session ID verification failed. Beispiel Console: Session ID verification failed. Erläuterung Die Sitzungs-ID ist ungültig. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 3.8 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 223: Wiederherstellung Des Automatisierungssystems
WBM / UDP / TCP / Telnet / SSH / Console / PNIO / PB / OPC: User <user name> applied backup file. Erläuterung Sicherungsdatei durch Benutzer erfolgreich verwendet. Severity Notice Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...
Seite 224 Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 Meldungstext {Protocol}: Firmware activation failed. Beispiel Console: Firmware activation failed. Erläuterung Die Aktivierung der Firmware ist fehlgeschlagen. Severity Error Facility local0 Norm IEC 62443-3-3 Reference: SR 7.4 SIMATIC MV500 Bedienhandbuch, 05/2022, C79000-G8900-C495-07...

Siemens SIMATIC MV500 Bedienhandbuch

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC MV500

Inhaltszusammenfassung für Siemens SIMATIC MV500

Inhaltsverzeichnis
