Installieren des Geräts
2.9 Montage von RUGGEDCOM MX5000 und RUGGEDCOM MX5000RE
2.9 Montage von RUGGEDCOM MX5000 und RUGGEDCOM
MX5000RE
Gehen Sie zum Einbau des RUGGEDCOM MX5000 in den RUGGEDCOM MX5000RE
wie folgt vor:
1.
Schraube Nr. 10-32×1"
1
Geteilte Federringscheibe Nr. 10
2
Unterlegscheiben Nr. 10
3
Erdungskabel
4
Außengezahnte Sicherungsscheibe Nr. 10
5
Sechskantmutter Nr. 10-32
6
Stromversorgungskabel-Baugruppen
7
Kreuzschlitz-Flachrundschraube Nr. 6-32 × 3/8" (SS304)
8
Innenseitiger Erdungsbolzen
9

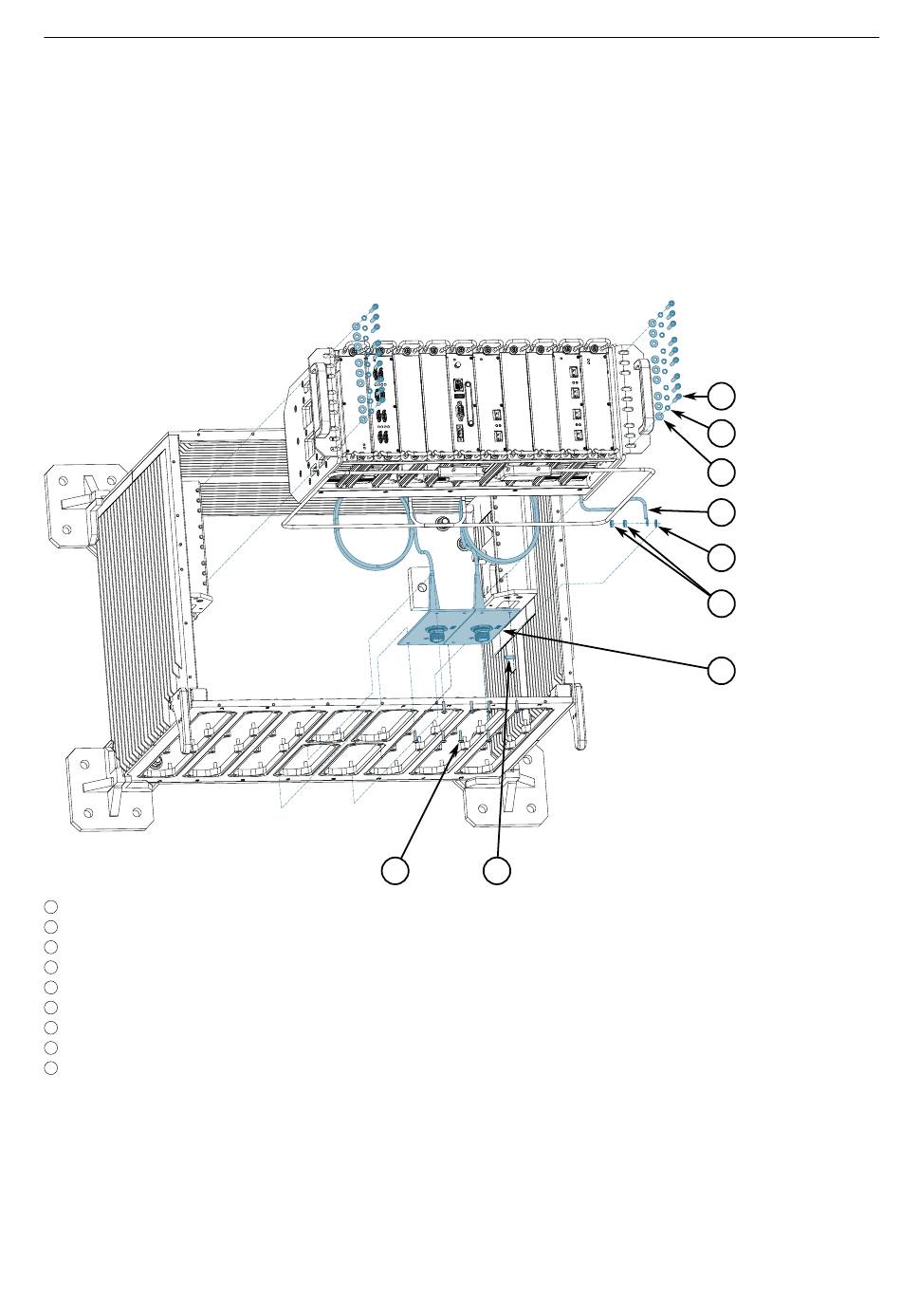

Abbildung 2.11 Schaltgerätekombination MX5000 und RUGGEDCOM MX5000RE
28
Positionieren Sie den RUGGEDCOM MX5000RE mit der frontseitigen Öffnung
nach oben.
8 9
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
1
2
3
4
5
6
7
RUGGEDCOM MX5000RE
