1.2

Beschreibung

Der RUGGEDCOM MX5000RE verfügt auf einzelnen Modulen sowie auf dem
Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die
zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen.
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
10
11
12

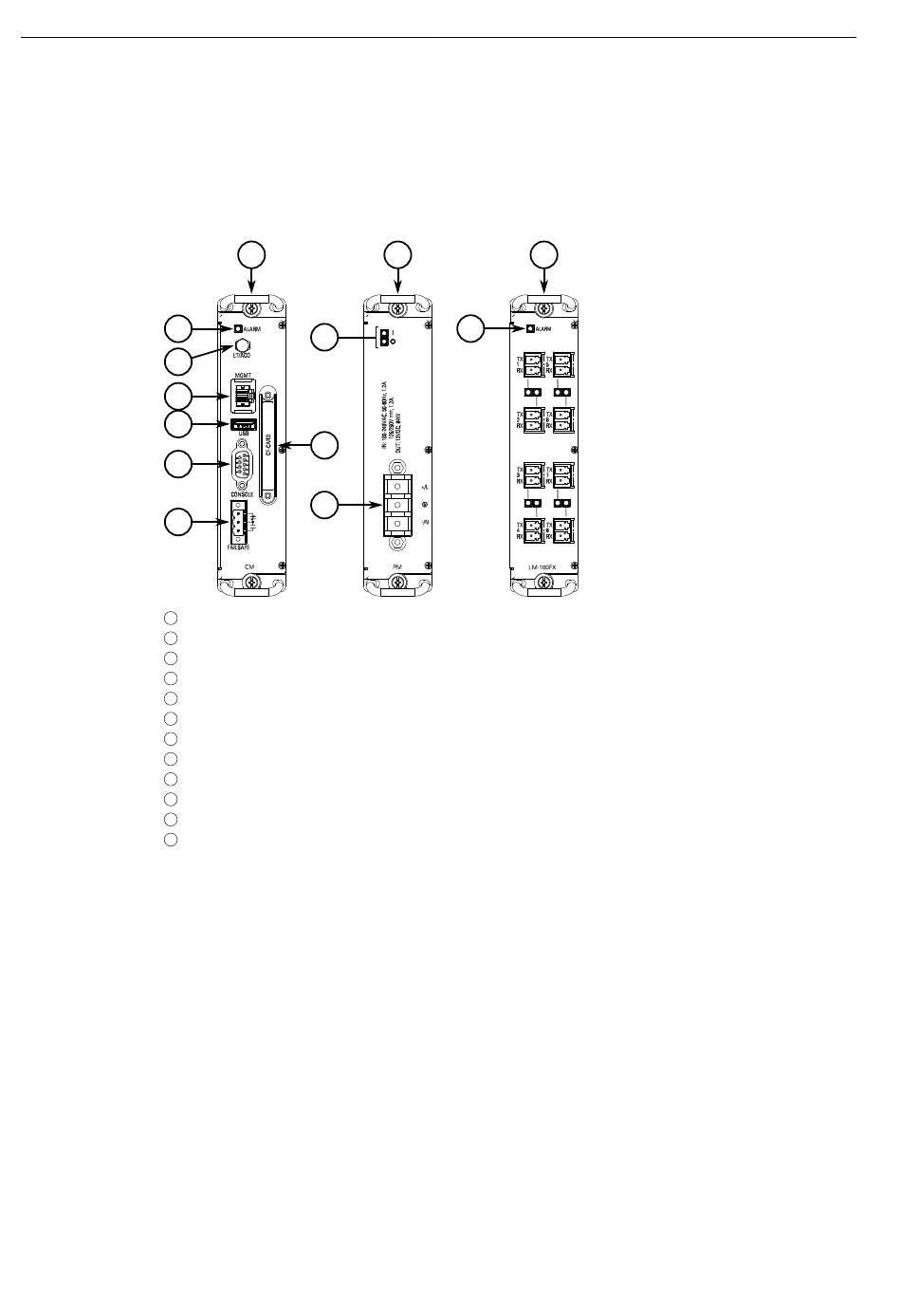

Abbildung 1.1
Wenn der RUGGEDCOM MX5000RE für die Frontmontage in einem
Baugruppenträger konfiguriert ist, befinden sich diese Ports, Steuerelemente und
LEDs auf der Frontplatte.
RUGGEDCOM MX5000RE
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
1
11
10
12
Bedienmodul
Stromversorgungsmodul
Line-Modul (typisch)
Alarmanzeige-LED
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Ethernet-Verwaltungsport
USB-Port
Serieller Konsolenport RS-232 (DB9)
Ausfallsicheres Alarmrelais
Port für CompactFlash Card
Anzeige-LEDs für Stromversorgungsmodul
Reihenklemme für Stromversorgung
RUGGEDCOM MX5000RE Module
2 3
4
