Installieren des Geräts
2.11 Montage der Patch-Panels
Kreuzschlitz-Flachrundschraube Nr. 6-32 × 5/8" (SS304)
1
Patch-Panel
2

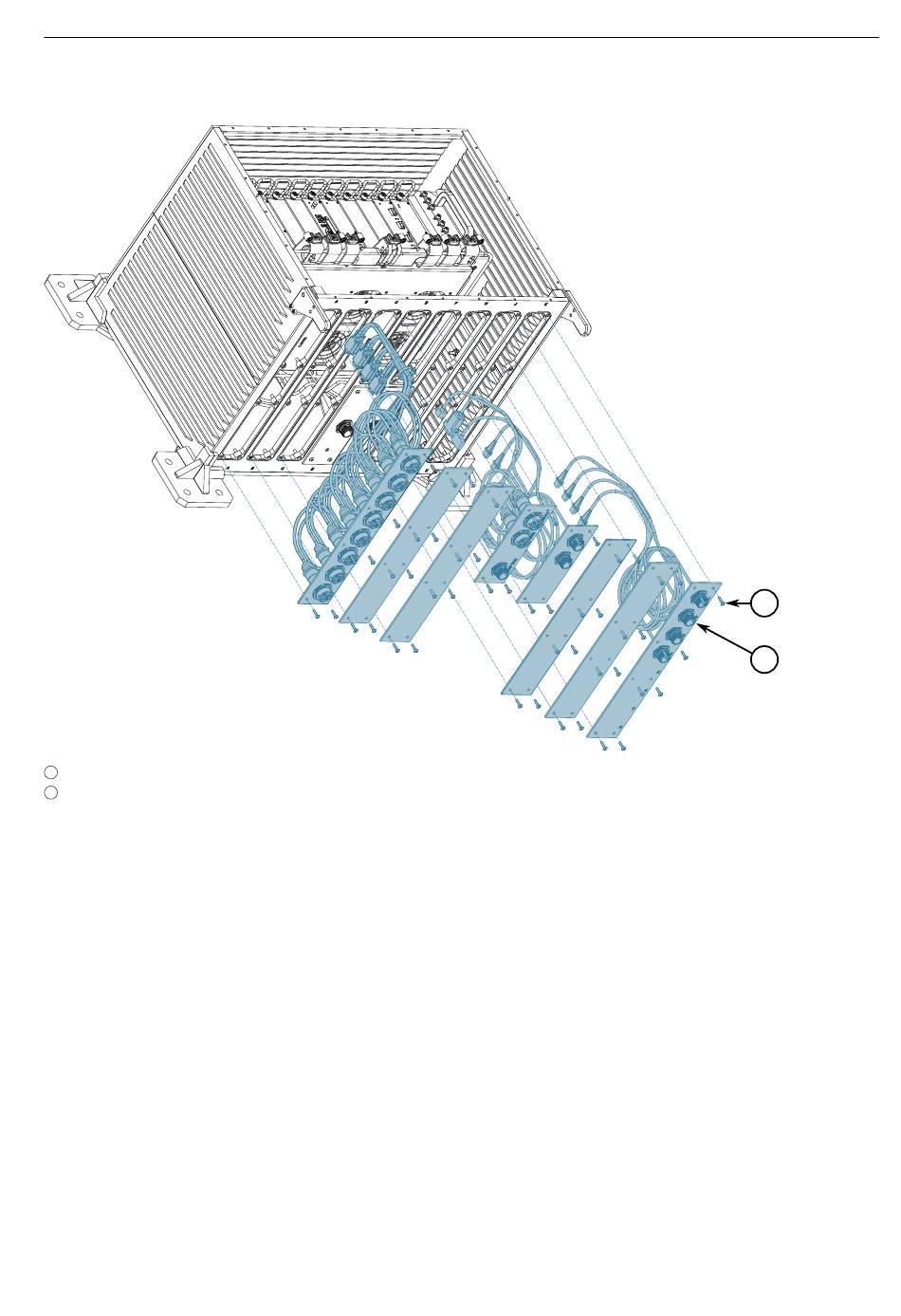

Abbildung 2.14 Einbau der Patch-Panels
2.
3.
4.
32
Richten Sie das Patch-Panel an den Schraublöchern aus, die um die Patch-Panel-
Aussparung herum angeordnet sind.
Tragen Sie Loctite® 242 auf alle Schrauben auf.
Befestigen Sie große Patch-Panels mit acht (8) Schrauben und kleine Patch-
Panels mit vier (4) Schrauben am Gehäuse. Ziehen Sie die Schrauben
gleichmäßig und über Kreuz handfest an. Bei korrektem Anziehen darf zwischen
dem Patch-Panel und der Basisplatte des Gehäuses kein sichtbarer Spalt mehr
vorhanden sein. Achten Sie sorgfältig darauf, dass die Kabel und Dichtungen
nicht beschädigt werden.
1
2
