Installieren des Geräts
2.15.1 Stromversorgungsmodule installieren/entfernen
sich, dass alle Spannungsquellen abgeschaltet sind, bevor Sie die Klemmen der
Stromversorgungsmodule warten.
•
•
•
•
•
•
•
2.15.1

Stromversorgungsmodule installieren/entfernen

Der RUGGEDCOM MX5000 unterstützt zweifach redundante
Stromversorgungsmodule, die in beliebiger Kombination installiert werden können.
1
2

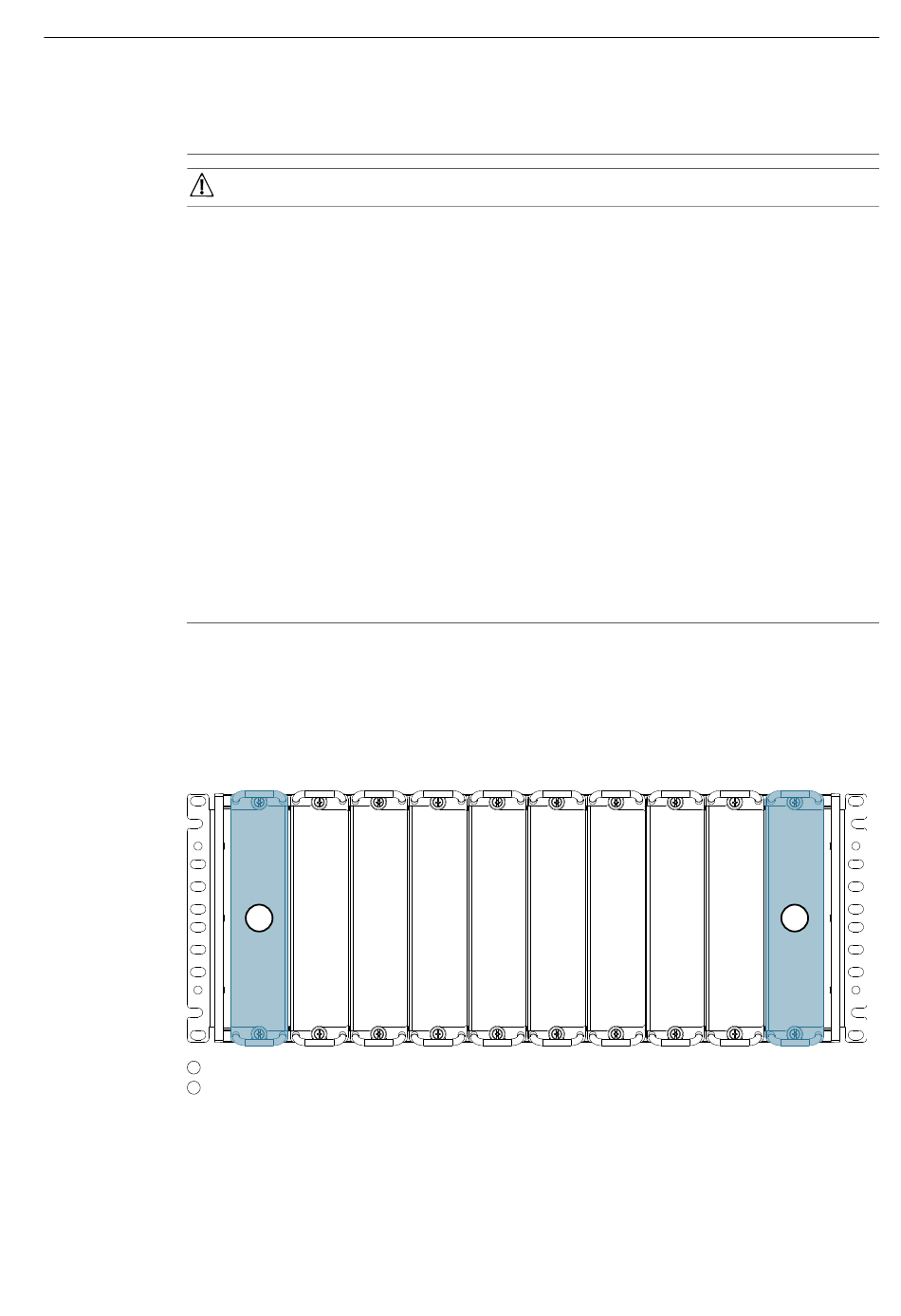

Abbildung 2.17
36
NOTICE
In einer Anordnung mit Wechselspannung/Gleichspannung ist die Position der
AC/DC-Stromversorgungsmodule nicht steckplatzabhängig. Jeder Steckplatz für
Stromversorgungsmodule kann für Wechsel- bzw. Gleichstrom genutzt werden.
Für maximale Redundanz in einer Konfiguration mit zwei
Stromversorgungsmodulen verwenden Sie zwei voneinander unabhängige
Spannungsquellen.
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt
muss mindestens 16 AWG betragen.
Für Geräte mit 125/230 V AC ist ein entsprechend bemessener AC-
Leistungsschalter einzubauen.
Bei für 125/250 V DC ausgelegten Geräten muss ein entsprechend bemessener
DC-Leistungsschalter eingebaut werden.
Für jedes Stromversorgungsmodul wird ein separater Leistungsschalter
empfohlen.
Die Geräte müssen nach den örtlich geltenden Normen und Vorschriften für
Verdrahtungen installiert werden.
1
Stromversorgungsmodul (PS1)
Stromversorgungsmodul (PS2)
Stromversorgungsmodule
RUGGEDCOM MX5000RE
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
2
