1.7 Erforderliche Werkzeuge/Kleinteile

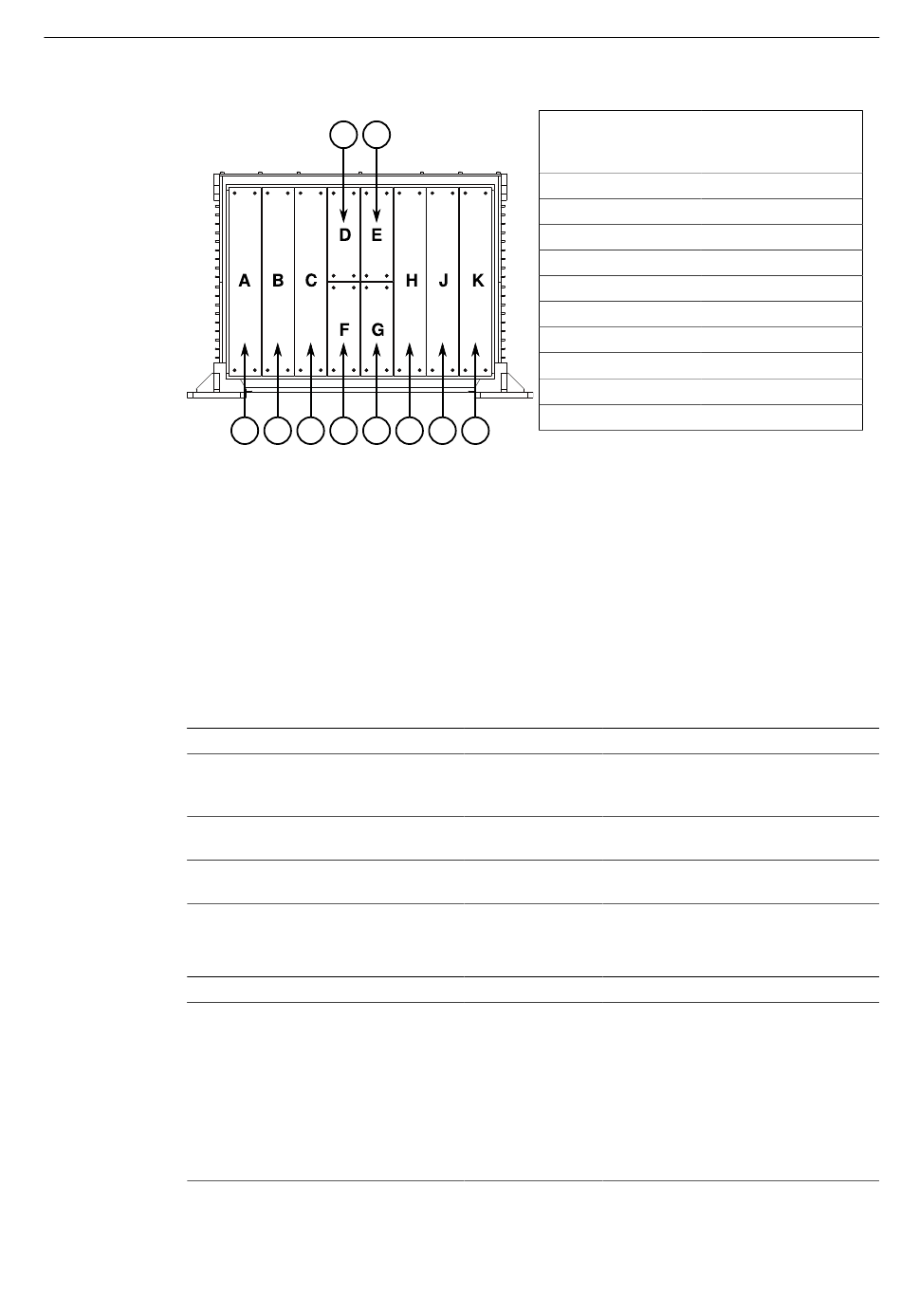

Abbildung 1.6
Informationen zur Montage von Patch-Panels finden Sie unter "Montage der Patch-
Panels" (Seite 31).
1.7

Erforderliche Werkzeuge/Kleinteile

Folgende Werkzeuge und Kleinteile sind für die Installation des Geräts erforderlich:
Werkzeuge
1 Kreuzschlitzschraubendreher
Torx-Schraubendreher T10
10-18 AWG Mehrzweck-Crimpwerkzeug
Kleinteile
AC/DC-Netzkabel
12
D E
A B C F G H
Patch-Panels
Werkzeuge
Werkzeuge
Patch-Panel
I J
Anzahl
1 Für den Aus-/Einbau der
Reihenklemmen und der Abdeckung
der Reihenklemmen.
1 Zum Entfernen/Installieren von
Modulen.
1 Zum Abisolieren und Crimpen von
Drähten.
Anzahl
1 pro Für den Anschluss der Netzleistung an
Stromversorgung ein Stromversorgungsmodul.
Die erforderlichen Aderdurchmesser
finden Sie in den technischen
Daten für die Stromversorgung im
Referenzhandbuch für RUGGEDCOM
MX5000RE-Module" [https://
support.industry.siemens.com/cs/ww/
en/ps/21322/man].
RUGGEDCOM
MX5000RE-
Modulsteckplatz
A LM1
B LM2
C LM3
D BM
E SM
F PM1
G PM2
H LM4
I LM5
J LM6
Detail
Detail
RUGGEDCOM MX5000RE
