2.5 Anschließen des ausfallsicheren Alarmrelais
2.
2.5 Anschließen des ausfallsicheren Alarmrelais
Das ausfallsichere Relais auf dem Bedienmodul (BM) kann so konfiguriert werden,
dass es sich bei Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der
Schließerkontakt (S) geschlossen und es sind keine Alarme aktiv. Wird das Gerät
nicht eingeschaltet oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den
Schließerkontakt (S) und schließt den Öffnerkontakt (Ö).
22
1
2
3
Außengezahnte Sicherungsscheibe
1
Flachkopfschraube Nr. 8-32×5/16"
2
Erdungskabel
3

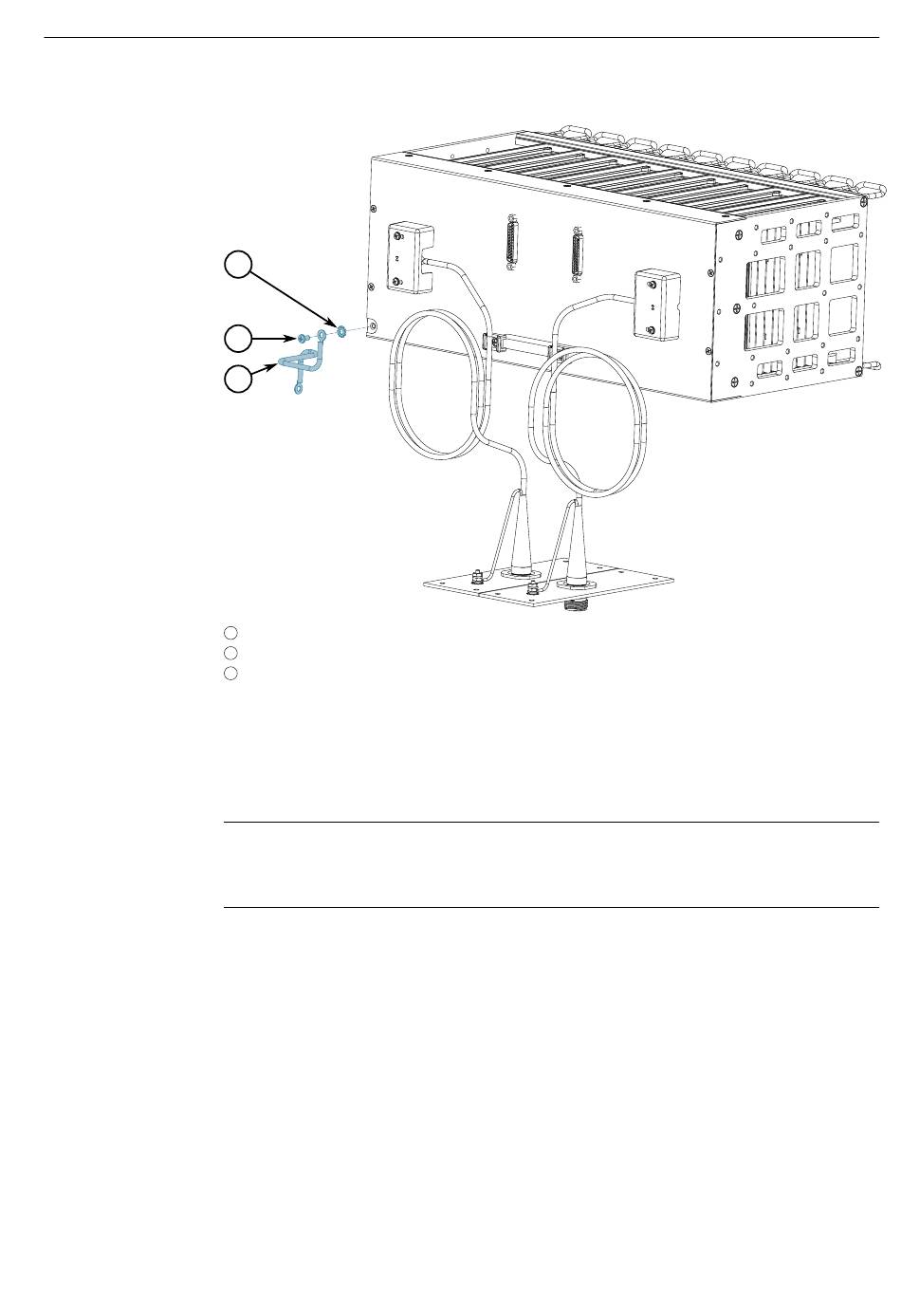

Abbildung 2.4 Montage der Chassis-Masseleitung
Befestigen Sie das Erdungskabel und die außengezahnte Sicherungsscheibe mit
einer Flachkopfschraube am RUGGEDCOM MX5000. Ziehen Sie die Schraube mit
einem Drehmoment von 3,4 N m (30 lbf in) fest.
Hinweis
Das andere Ende des Erdungskabels wird in einem späteren Arbeitsschritt mit
der Innenseite des Gehäuses verbunden.
RUGGEDCOM MX5000RE
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
