Einführung
1.2 Beschreibung
1
2
3
4
5
6

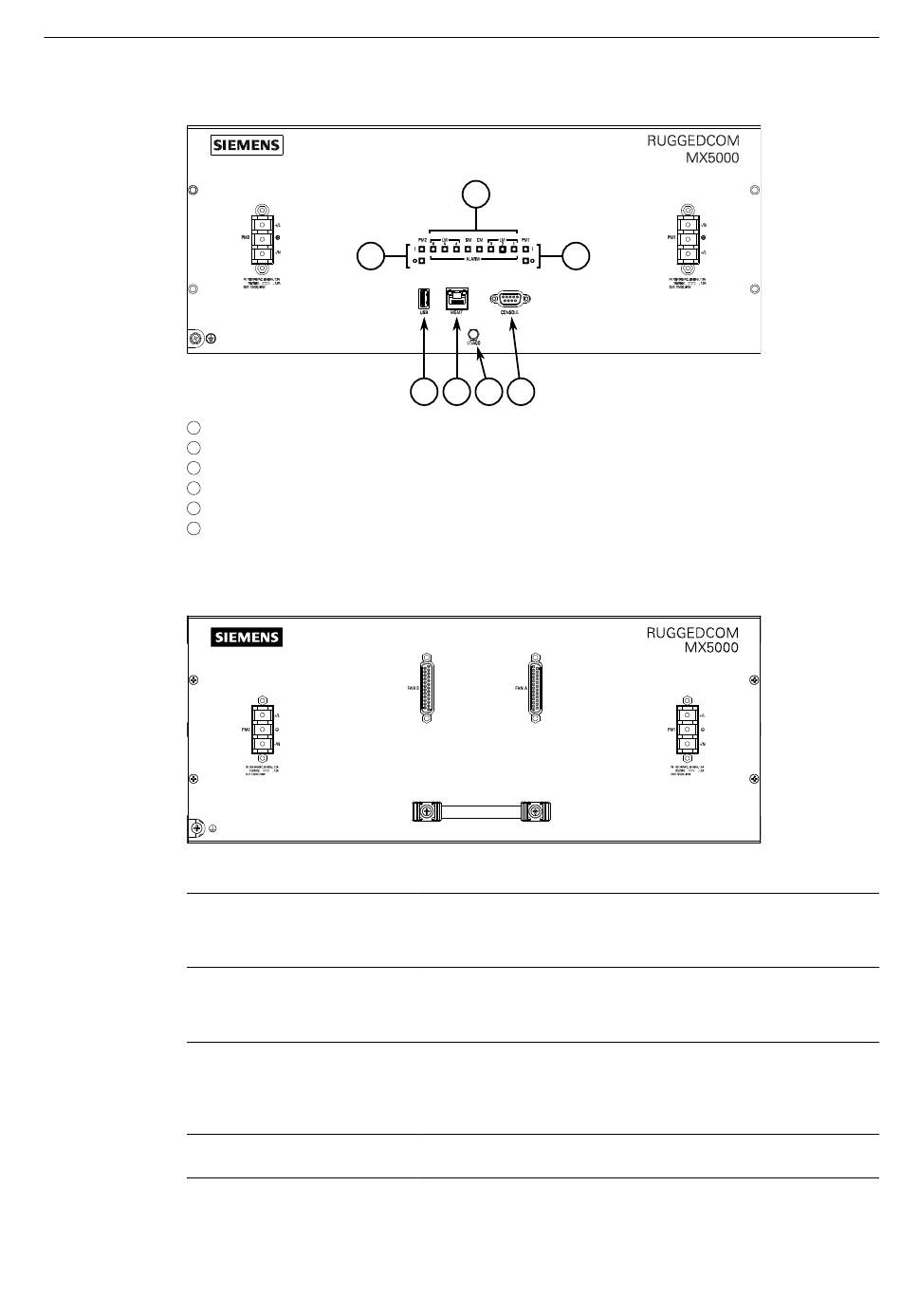

Abbildung 1.2
Abbildung 1.3
Anzeige-LEDs für
Stromversorgungsmodul
Alarmanzeige-LED
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Verwaltungsport
4
1
Anzeige-LEDs für Stromversorgungsmodul
Alarmanzeige-LEDs
USB-Port
Ethernet-Verwaltungsport
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Serieller Konsolenport RS-232 (DB9)
Frontplatte
Frontplatte – Lüftersteuerungsoption
2
1
3 4 5 6
Zeigen den Status der Stromversorgungsmodule an.
• I = Das Stromversorgungsmodul empfängt Strom
• O = Die Stromversorgung liefert Strom
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
• Grün = Alarme gelöscht/quittiert
• Rot = Alarm
Diese Taste übernimmt zwei Funktionen:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu
quittieren
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
RUGGEDCOM MX5000RE
Betriebsmittelhandbuch, 11/2023, C79000-G8900-1060-17
