Installieren des Geräts
2.10 Den Lüftereinschub montieren
2
1
Flachkopfschraube Nr. 8-32×5/16"
1
Lüftereinschub
2

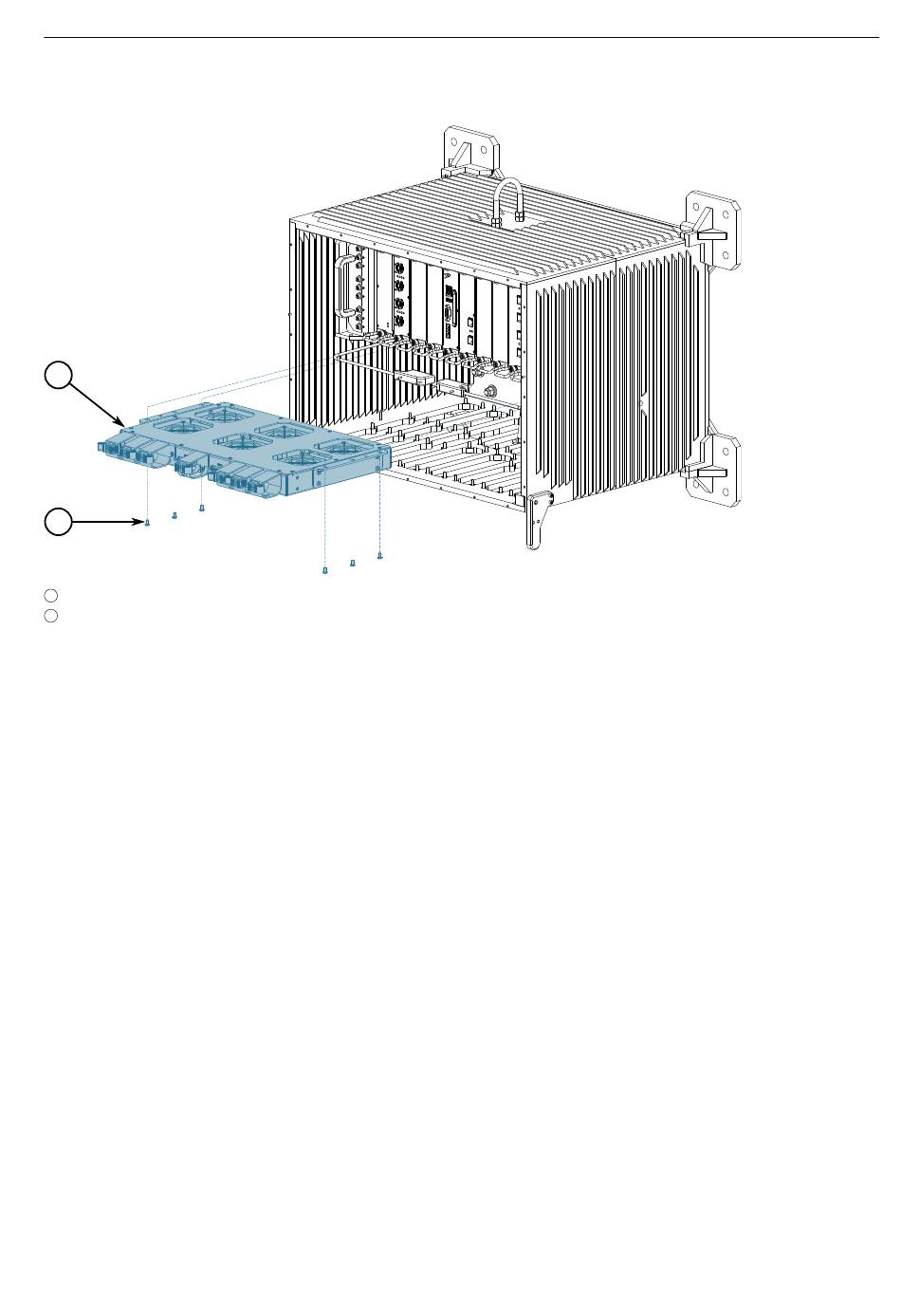

Abbildung 2.12 Montage des Lüftereinschubs
2.
3.
4.
5.
6.
7.
8.
9.
30
Richten Sie den Lüftereinschub an den Kontaktstiften an der Unterseite der
Befestigungswinkel im Inneren des RUGGEDCOM MX5000RE aus.
Schieben Sie den Lüftereinschub auf die Fixierstifte, bis die Halterungen für die
Lüftereinschubmontage die Haltebügel im Innern des RUGGEDCOM MX5000RE
berühren.
Befestigen Sie den Lüftereinschub mit sechs (6) Schrauben. Tragen Sie Loctite®
242 auf alle Schrauben auf.
Ziehen Sie die Lüftersteuerkabel an ihren freien Enden gerade, sodass sie parallel
nebeneinander liegen.
Führen Sie das rechte Lüftersteuerkabel durch die drei (3) Schlaufen auf der
linken Seite des Lüftereinschubs.
Schließen Sie das Lüftersteuerkabel an den DB25-Steckverbinder auf der linken
Seite an.
Wiederholen Sie Schritt 6 (Seite 30) und Schritt 7 (Seite 30) mit dem
linken Lüftersteuerkabel.
Tragen Sie Loctite® 222 auf die Verschlussschrauben DB25 auf. Ziehen Sie die
Schrauben des Steckverbinders DB25 mit mittlerem Anzugsmoment fest.
