2 Geräteübersicht
Mit 8 Vektor-, 6 Bitmap- und 6 proportionalen Fonts verfügt das
Direktdruckwerk über eine große Auswahl an verschiedenen
Schrifttypen. Es besteht die Möglichkeit, invers, kursiv oder in 90°-
Schritten gedrehte Schriften zu drucken.
Die Bedienung unseres robusten Direktdruckwerks ist einfach und
komfortabel. Die Geräteeinstellungen werden über die Bedientasten
der Folientastatur vorgenommen. Das zweizeilige Display zeigt Ihnen
zu jeder Zeit den aktuellen Status.
Durch modernste Druckkopftechnologie wird eine hohe Druckqualität
erzielt.
Zeitsparendes Aktualisieren der Software ist über die Schnittstelle
möglich.
Die Direktdruckwerke sind standardmäßig mit einer parallelen,
seriellen und USB Schnittstelle ausgestattet. Zusätzlich verfügt die IP
Version über eine Ethernet Schnittstelle. Das Direktdruckwerk erkennt
automatisch über welche Schnittstelle die Ansteuerung erfolgt.
Durch die große Auswahl an Optionen kann das Direktdruckwerk an
jede Aufgabe angepasst werden.
2.1 Druckmechanik

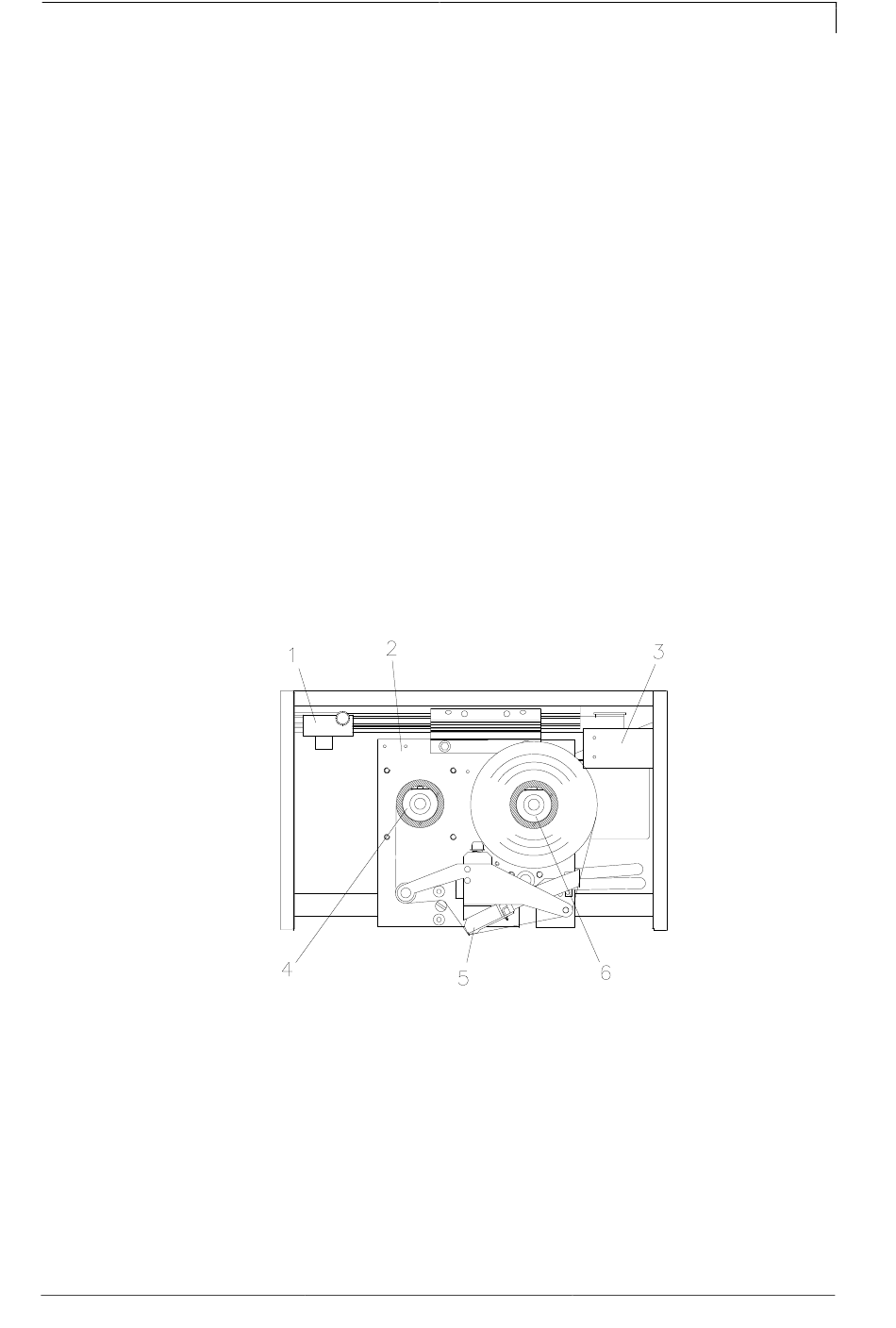

Abbildung 1
1 = Nullpunktverstellung
2 = Druckschlitten
3 = Endlagenüberwachung
4 = Transferband Aufwickelvorrichtung
5 = Druckkopf
6 = Transferband Abwickelvorrichtung
