Carl Valentin DPM III XI Betriebsanleitung Seite 57

DPM IIIxi
04.18

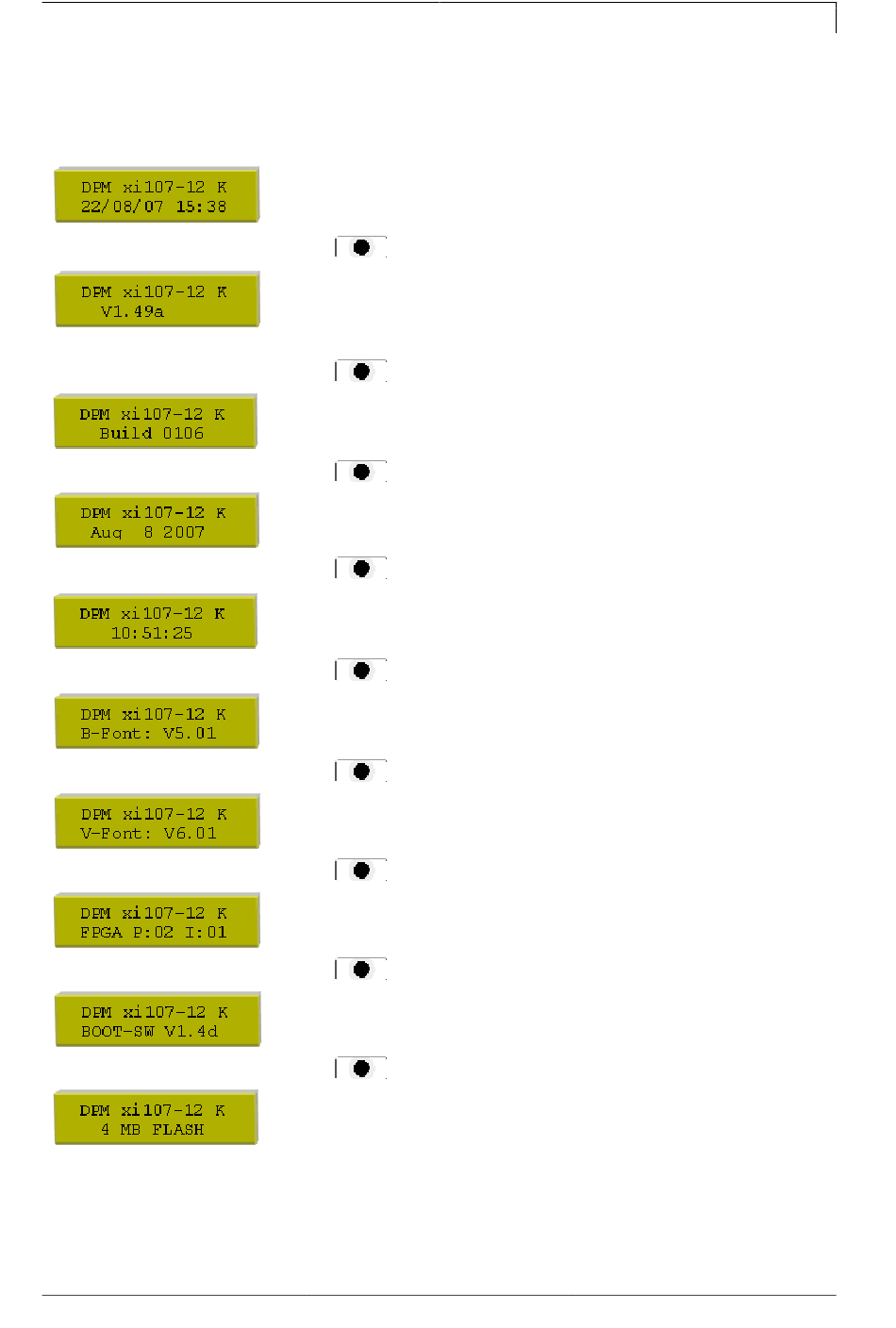

7.13 Grundmenü
Nach Einschalten des Geräts ist die links abgebildete Anzeige auf
dem Display zu sehen.
Die erste Zeile des Grundmenüs gibt den Gerätetyp an.
In der zweiten Zeile wird das aktuelle Datum und die Uhrzeit
angezeigt.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Versionsnummer der Firmware.
Die Anzeigen in der zweiten Zeile des Displays werden nur kurz
angezeigt, danach wird wieder ins Grundmenü gewechselt.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Build Version der Software.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige des Erstellungsdatums der Firmware.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Uhrzeit der Firmware Versionserstellung.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Font Version der Bitmap Fonts.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Font Version der Vektor Fonts.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Versionsnummern der beiden FPGAs
(P = Druckkopf; I = I/O).
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Versionsnummer der Boot-Software.
Taste drücken und folgende Anzeige ist zu sehen:
Anzeige der Speichergröße des FLASHs in MB.
Betriebsanleitung
Funktionsmenü
57
