Technische Daten
Steuereingänge
Input I
Abbildung 5, B
Abbildung 9
Beispiel
20
Über die Steuereingänge kann der Druck gesteuert werden. Die
Steuereingänge an Input I sind galvanisch getrennt und müssen mit
einer externen Spannungsquelle versorgt werden. Der Signalpegel ist
aktiv "HIGH".
PIN (Stift)

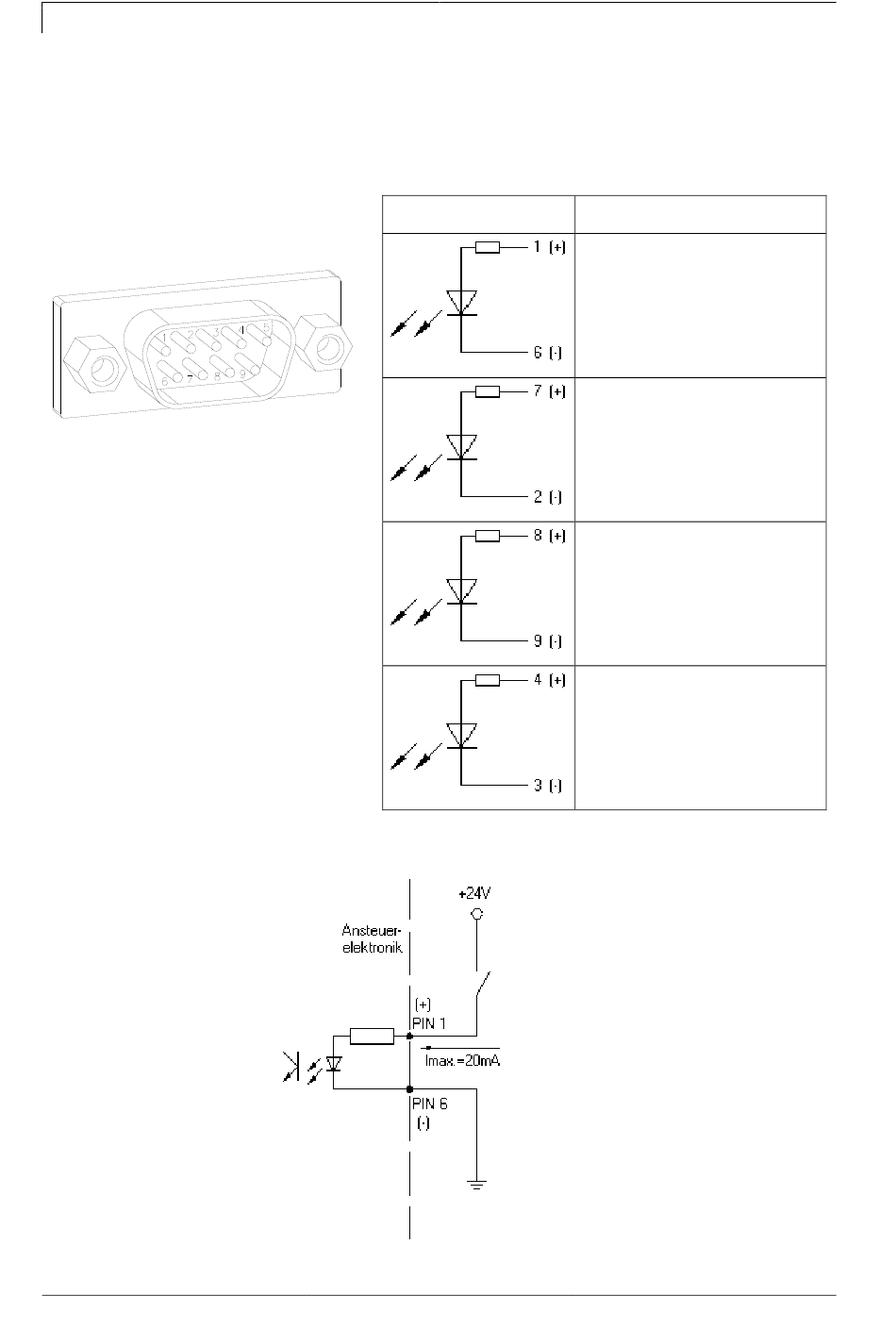

Anschluss eines Schalters mit 24V-Spannungsversorgung über In 1:
Abbildung 10
Betriebsanleitung
Input I
In 1: Druckstart
In 2: Nicht belegt
In 3: Ext. Numerator
zurücksetzen
In 4: Nicht belegt
DPM IIIxi
