Geräteübersicht
10
2.2 Steckerbelegung Ansteuerelektronik

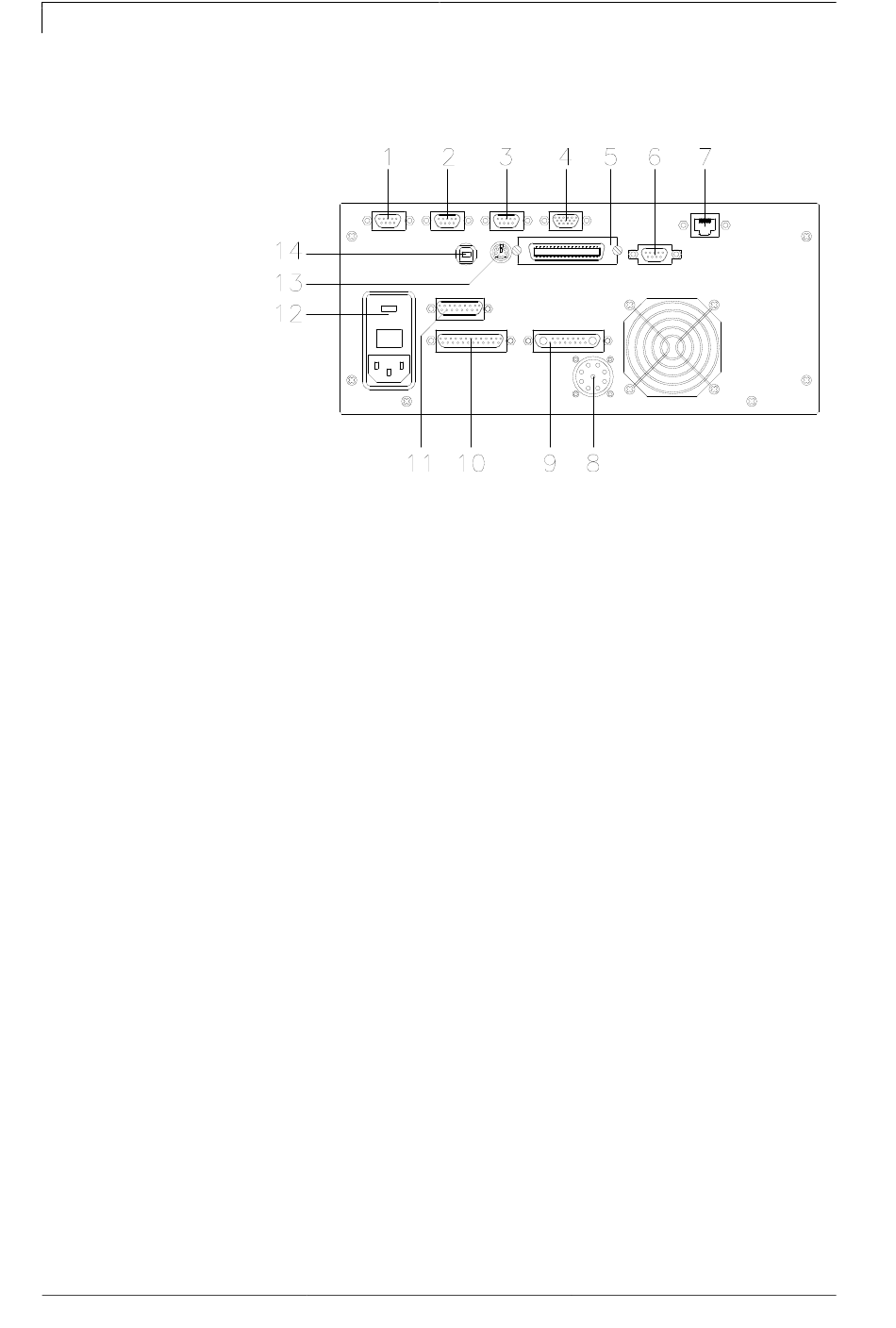

Abbildung 2
1 = Externer Ausgang 1-4 (Output I)
2 = Externer Eingang 1-4 (Input I)
3 = Externer Ausgang 5-8 (Output II)
4 = Standard
SUB-D-Buchse 15pol.
Externe Buchse I/O-24
siehe Kapitel 4.1
5 = Parallele Schnittstelle
6 = RS-232 Schnittstelle
7 = Ethernet Schnittstelle (Option)
8 = Verbindungskabel Power
9 = Verbindungskabel Motor
10 = Verbindungskabel Signal
11 = Verbindungskabel Sensoren
12 = Netzanschluss
13 = PS/2 Tastaturanschluss
14 = USB Schnittstelle
Betriebsanleitung
DPM IIIxi
Option
SUB-D-Stecker 9pol.
Externer Eingang 5-8
siehe Kapitel 4.1
