DPM IIIxi

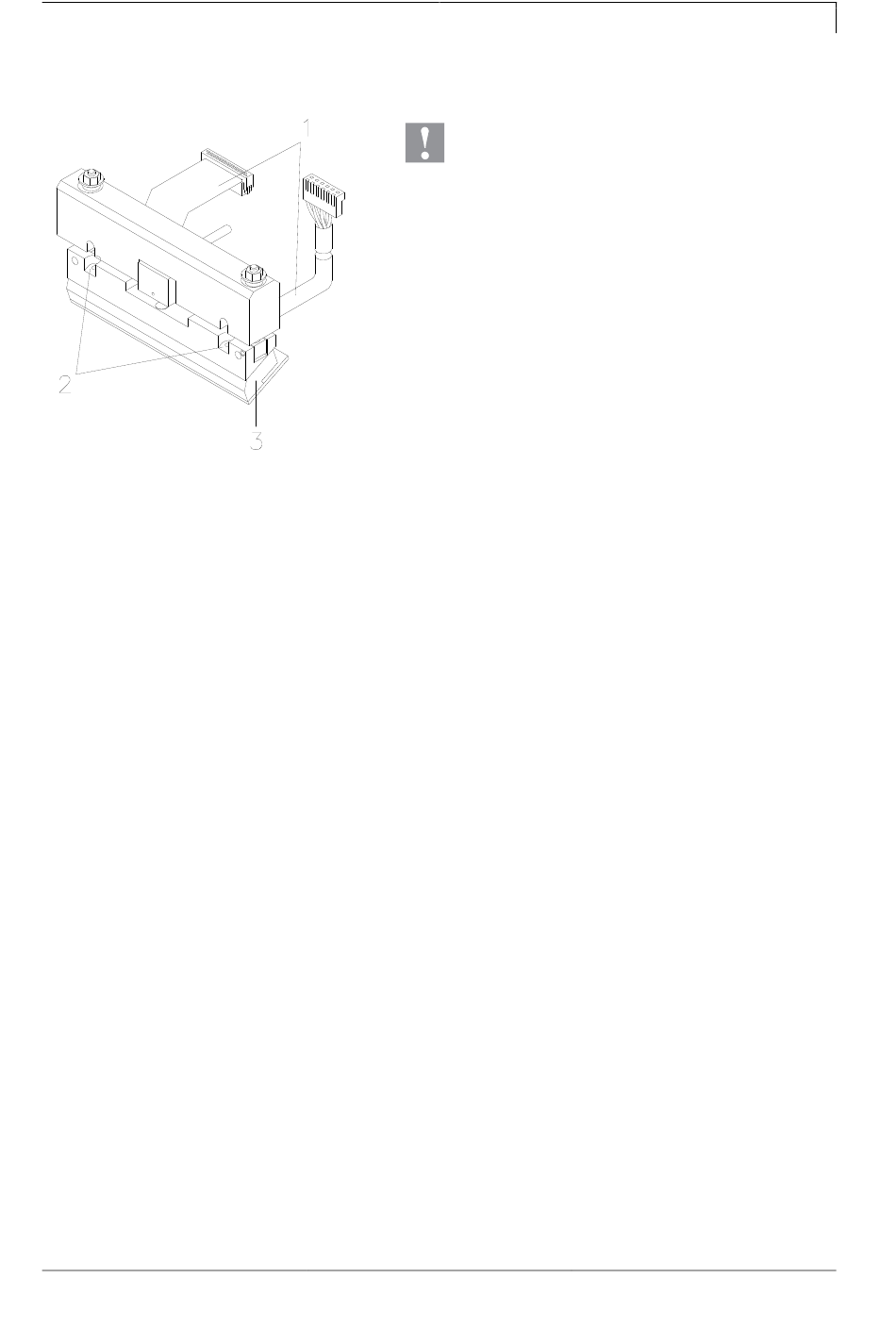

Abbildung 22
Druckkopf ausbauen
Druckkopf einbauen
04.18
9.4 Druckkopf austauschen
1. Transferbandmaterial entfernen.
2. Druckkopfeinheit in geeignete Serviceposition schieben.
3. Druckkopfkabel (1) abziehen.
4. Schrauben (2) entfernen und Druckkopf (3) entnehmen.
1. Berühren Sie nicht die Kontakte des Druckkopfes.
2. Positionieren Sie den Druckkopf in Druckkopfhalter.
3. Schrauben (2) wieder eindrehen und festziehen.
4. Druckkopfkabel (1) wieder aufstecken.
5. Transferbandmaterial wieder einlegen (siehe 5.8 auf Seit 33).
6. Position des Druckkopfs mittels eines Testdrucks prüfen.
7. In den 'Service Funktionen' (Dot Widerstand) den
Widerstandswert des neuen Druckkopfs eingeben. Der Wert ist
auf dem Typenschild des Druckkopfs zu finden.
Betriebsanleitung
VORSICHT!
Beschädigung des Druckkopfs durch
elektrostatische Entladungen oder
mechanische Einflüsse!

Gerät auf geerdeter leitfähiger Unterlage
aufstellen.

Körper erden, z.B. durch Anlegen eines
geerdeten Handgelenkgurts.

Kontakte an den Steckverbindungen
nicht berühren.

Druckleiste nicht mit harten
Gegenständen oder der Hand berühren.
Wartung und Reinigung
