Carl Valentin DPM III XI Betriebsanleitung Seite 25

DPM IIIxi
Steuereingänge
Input I
Abbildung 12, B
Abbildung 16
Beispiel
04.18

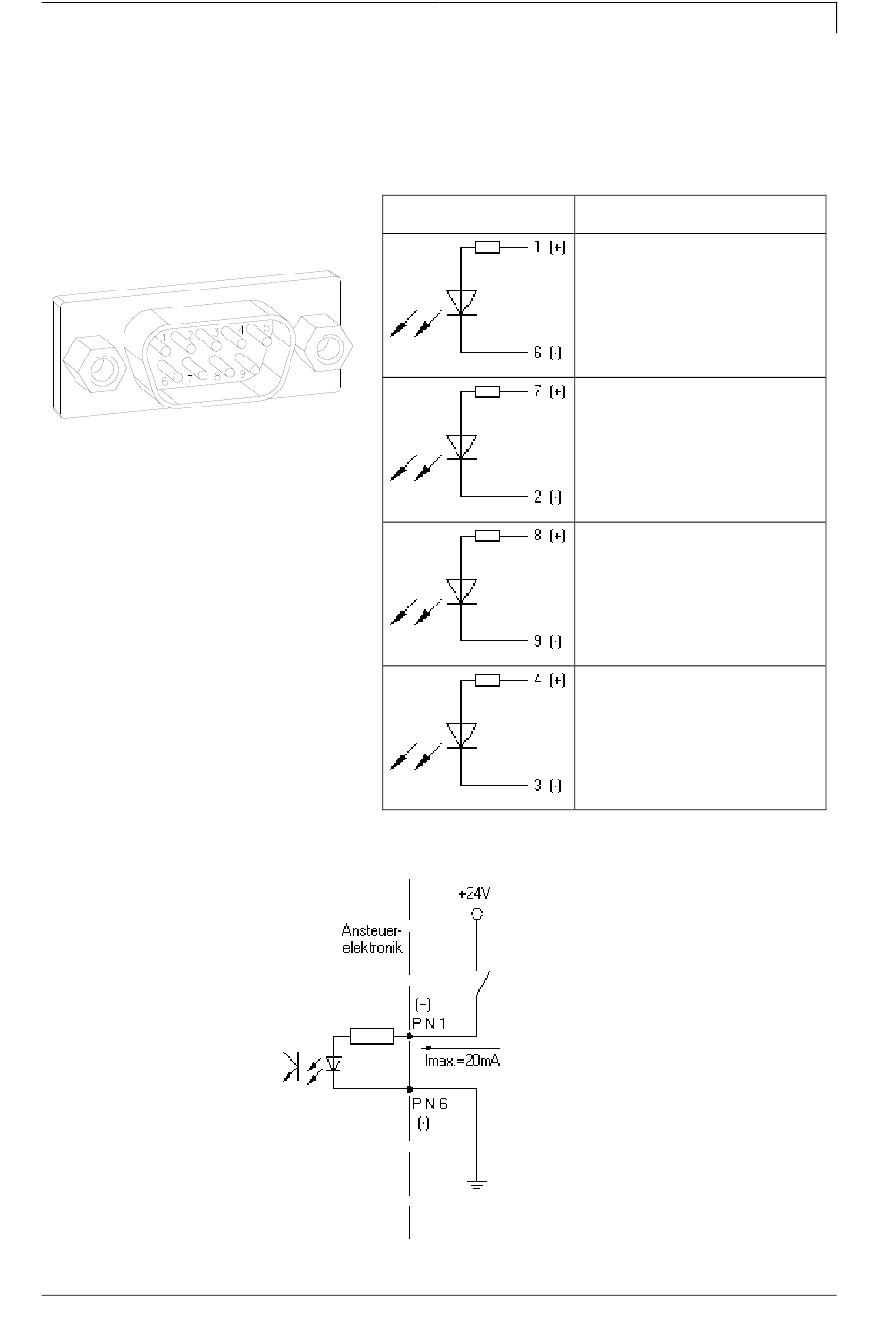

Über die Steuereingänge kann der Druck gesteuert werden. Die
Steuereingänge an Input I sind galvanisch getrennt und müssen mit
einer externen Spannungsquelle versorgt werden. Der Signalpegel ist
aktiv "HIGH".
PIN (Stift)
Anschluss eines Schalters mit 24V-Spannungsversorgung über In 1:
Abbildung 17
Betriebsanleitung
Technische Daten
Input I
In 1: Druckstart
In 2: Nicht belegt
In 3: Ext. Numerator
zurücksetzen
In 4: Nicht belegt
25
