Funktionsmenü
50

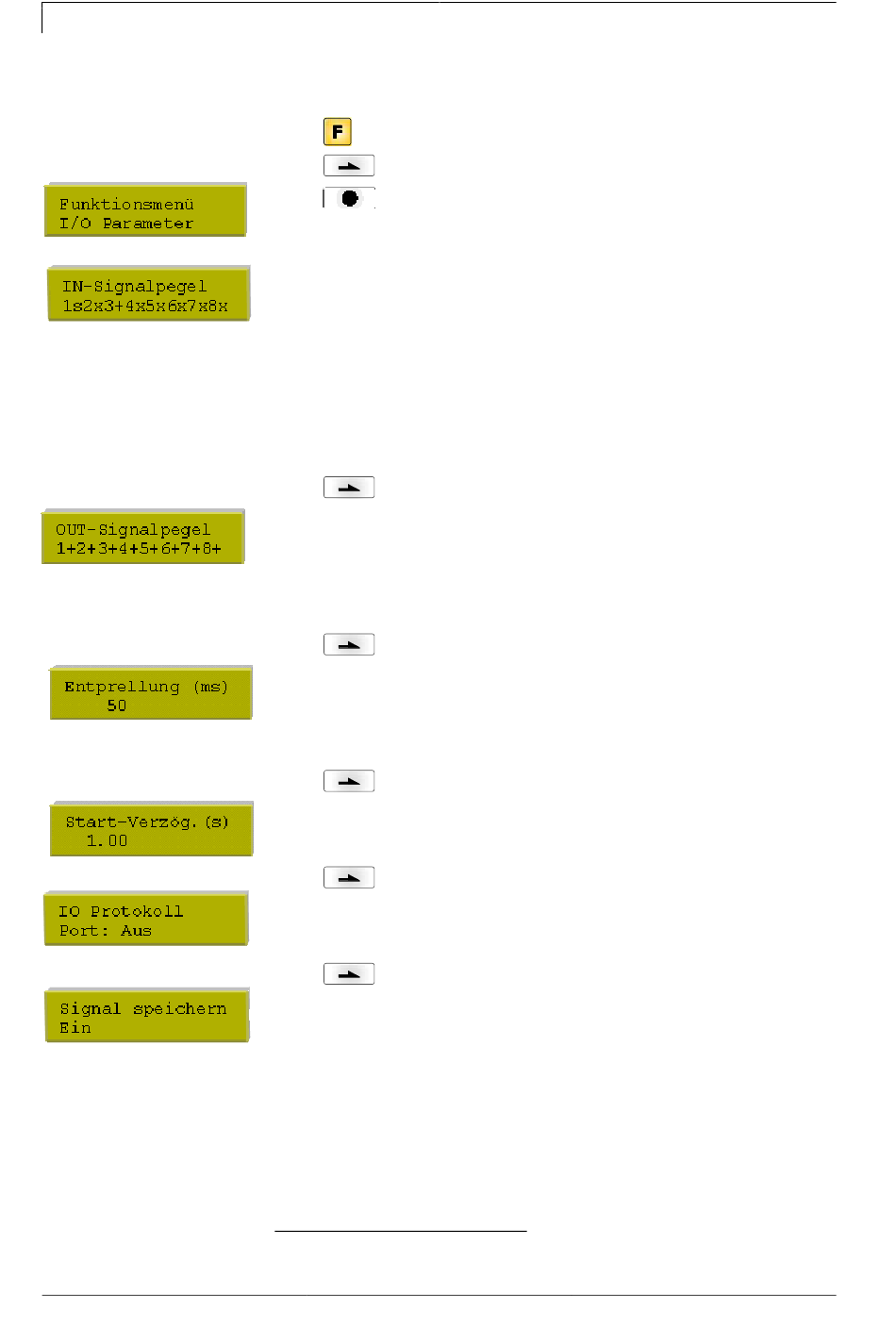

7.7 I/O Parameter
Taste drücken, um in das Funktionsmenü zu gelangen.
Taste drücken, bis das Menü 'I/O Parameter' erreicht wurde.
Taste drücken, um das Menü auszuwählen.
IN-Signalpegel:
Angabe des Signals, bei dem ein Druckauftrag gestartet wird.
+ = aktiver Signalpegel ist 'high' (1)
− = aktiver Signalpegel ist 'low' (0)
x = nicht aktivierter Signalpegel
s = Zustand kann über Schnittstelle beeinflusst werden
Die Änderung der Signalpegel wird nur bei den Betriebsarten I/O
statisch, I/O dynamisch, I/O statisch fortlaufend und I/O dynamisch
fortlaufend berücksichtigt.
Taste drücken, um zum nächsten Menüpunkt zu gelangen.
OUT-Signalpegel:
Angabe des Signalpegels für Ausgabesignal.
+ = aktiver Signalpegel ist 'high' (1)
− = aktiver Signalpegel ist 'low' (0)
s = Zustand kann über Schnittstelle beeinflusst werden*
Taste drücken, um zum nächsten Menüpunkt zu gelangen.
Entprellung:
Angabe der Entprellzeit des Spendeeingangs.
Wertebereich: 0 ... 100 ms.
Falls das Startsignal unsauber ist, kann der Spendeeingang entprellt
werden.
Taste drücken, um zum nächsten Menüpunkt zu gelangen.
Startsignal Verzögerung:
Angabe der Zeit in Sekunden um die der Druckstart verzögert wird.
Wertebereich: 0.00 ... 9.99.
Taste drücken, um zum nächsten Menüpunkt zu gelangen.
I/O Protokoll:
Auswahl der Schnittstelle über die Änderungen der Eingangs- und
Ausgangssignale (I/O) gesendet werden.
Taste drücken, um zum nächsten Menüpunkt zu gelangen.
Startsignal speichern:
Ein: Das Startsignal für das nächste Layout kann bereits während
dem Drucken des aktuellen Layouts angelegt werden. Das Signal wird
vom Gerät registriert. Das Gerät beginnt sofort nach Beendigung des
aktuellen Layouts mit dem Drucken des nächsten Layouts. Dadurch
kann Zeit eingespart und der Durchsatz erhöht werden.
Aus: Das Startsignal für das nächste Layout kann erst dann angelegt
werden, wenn das aktuelle Layout zu Ende gedruckt ist und das Gerät
sich wieder im Zustand "Wartend" (Ausgang "Bereit" gesetzt) befindet.
Wird das Startsignal schon vorher angelegt, so wird dieses ignoriert.
*
in Verbindung mit Netstar PLUS
