Carl Valentin DPM III XI Betriebsanleitung Seite 19

DPM IIIxi
Beispiel
Output II
Abbildung 5, C
Abbildung 8
04.18

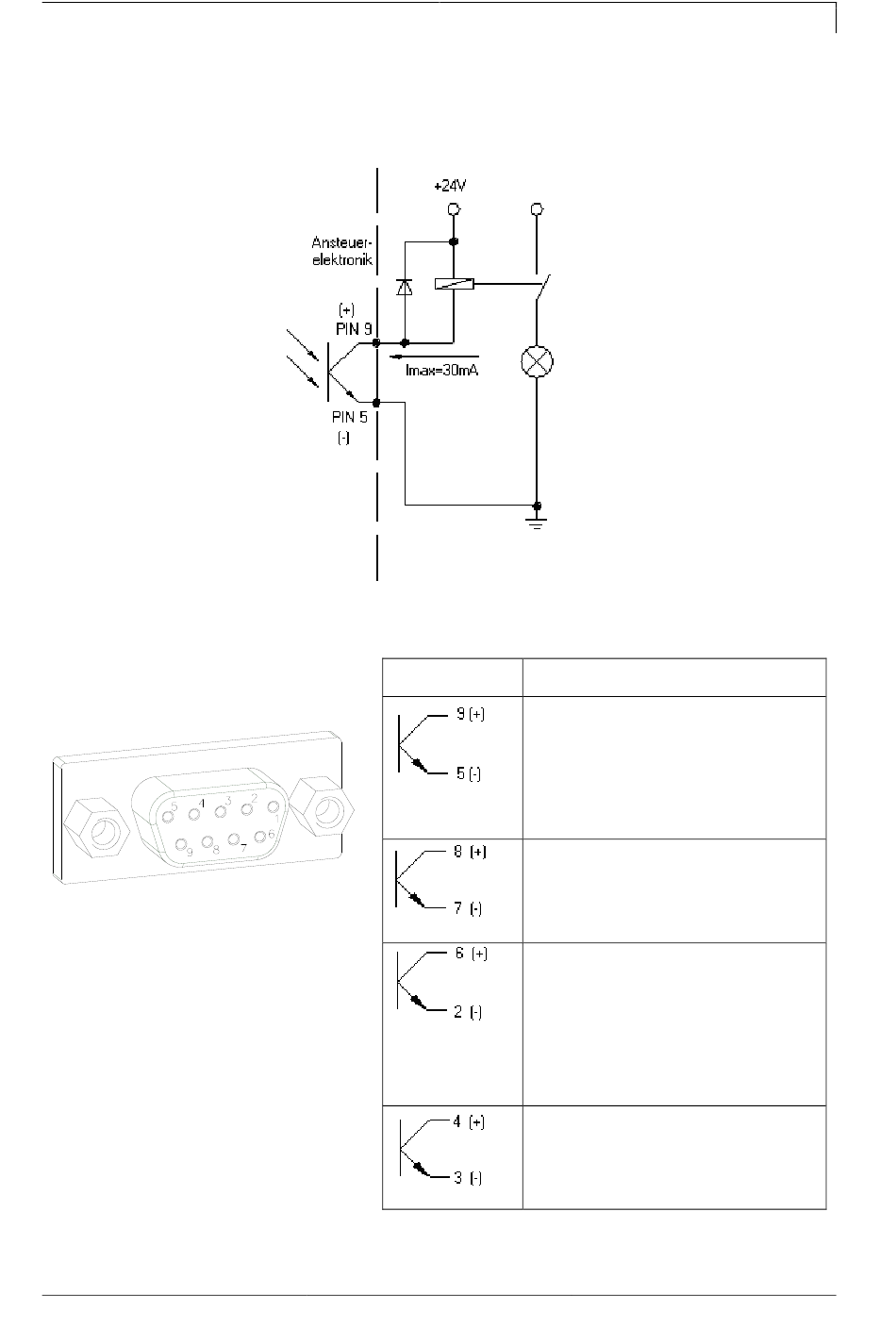

Anschluss einer Lampe an ein 24V-Relais über Out 1:
Abbildung 7
PIN (Buchse)
Betriebsanleitung
Technische Daten
Output II
Out 5: Druck-Bereit Signal
Es wird angezeigt, wenn das Gerät
bereit ist, einen Startimpuls zu
verarbeiten. Im Gegensatz zum
Druckauftrag Signal wird hier die
Generierzeit berücksichtigt.
Out 6: Druckkopf oben
Der Druckkopf hat die obere
Ruhelage erreicht (z.B. bei Rückfahrt
zum Nullpunkt).
Out 7: Rückfahrt zum Startpunkt
Nach Beenden des Druckvorgangs
wird der bewegliche Teil des
Druckmoduls zurück zur Startposition
bewegt. Nachdem der Startpunkt
erreicht wurde, kann ein Neustart
erfolgen.
Out 8: Transferbandende
Vorwarnung
19
