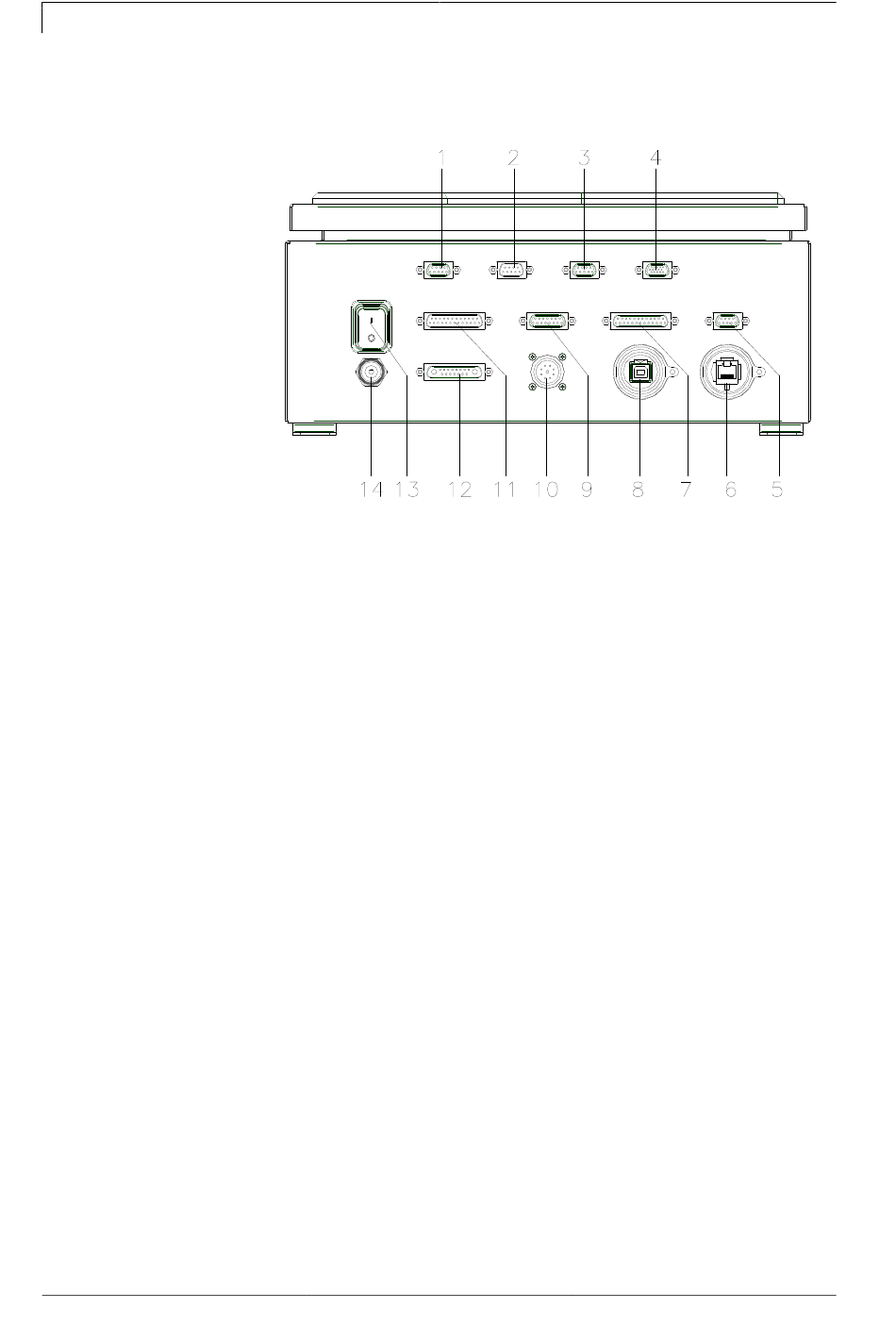

2.3 Steckerbelegung Ansteuerelektronik IP Version
Abbildung 3
1 = Externer Ausgang 1-4 (Output I)
2 = Externer Eingang 1-4 (Input I)
3 = Externer Ausgang 5-8 (Output II)
4 = Externe Buchse I/O-24
5 = RS-232 Schnittstelle
6 = Ethernet Schnittstelle
7 = Parallele Schnittstelle
8 = USB Schnittstelle
9 = Verbindungskabel Sensoren
10 = Verbindungskabel Power
11 = Verbindungskabel Signal
12 = Verbindungskabel Motor
13 = Netzschalter
14 = Netzanschluss
