9.6 Winkeleinstellung

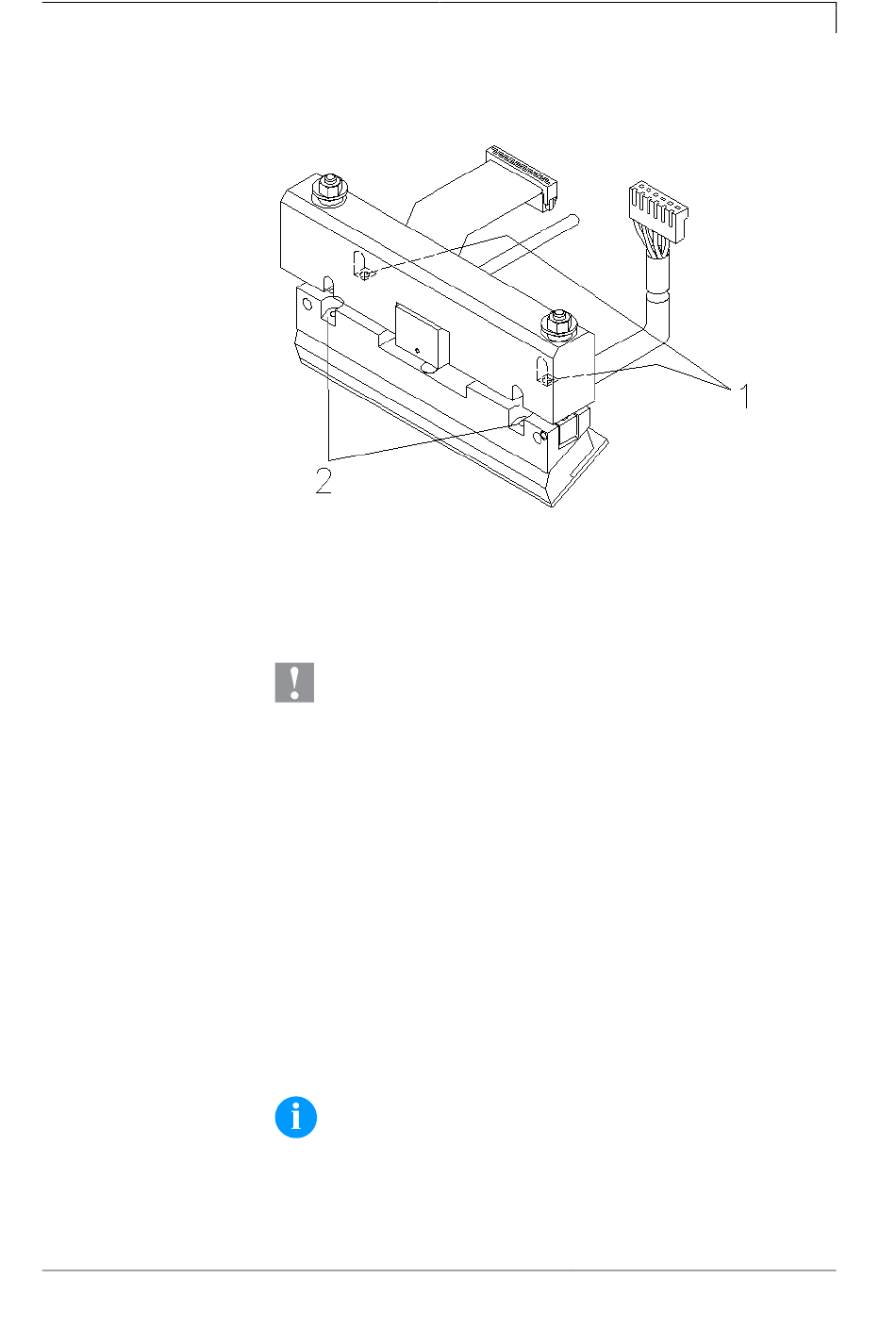

Abbildung 24
Der Einbauwinkel des Druckkopfes beträgt standardmäßig 26° zur
Druckfläche. Fertigungstoleranzen des Druckkopfes und der
Mechanik können jedoch einen anderen Winkel erforderlich machen.
VORSICHT!
Beschädigung des Druckkopfs durch ungleiche Abnutzung!
Größerer Verschleiß von Transferband durch schnelleres
Reißen.

Werkseinstellung nur in Ausnahmefällen verändern.
1. Innensechskantschrauben (2) leicht lösen.
2. Gewindestifte (1) verschieben, um den Winkel zwischen
Druckkopf und Druckkopfhalter zu verstellen.
Zudrehen = Winkel verkleinern
Lösen = Winkel vergrößern
3. Beide Gewindestifte sind immer gleich weit zu verdrehen.
4. Innensechskantschrauben (2) wieder anziehen.
5. Druckauftrag über ca. 3 Layouts starten und korrekten, faltenlosen
Bandlauf kontrollieren.
HINWEIS!
Die angebrachten Schlitze (C) dienen zur Positionskontrolle. Es
ist auf eine möglichst parallele Einstellung zu achten.
