8.3.9 Konzentrationsmessung
Der Messumformer kann von Leitfähigkeitswerten auf Konzentrationswerte umrechnen.
Hierzu wird zunächst die Betriebsart auf Konzentrationsmessung eingestellt (siehe Feld
A1).
Im Messgerät muss eingegeben werden, auf welchen Grunddaten die Berechnung der Kon-
zentration basieren soll. Für die gebräuchlichsten Substanzen sind die erforderlichen
Daten bereits in Ihrem Gerät gespeichert. Die Auswahl der Substanzen erfolgt im Feld K1.
Zur Bestimmung der Konzentration einer Probe, die nicht im Gerät gespeichert ist, sind die
Leitfähigkeitskennlinien des Mediums erforderlich. Diese sind entweder in den Datenblät-
tern des Mediums zu finden oder können ermittelt werden.
1. Proben des Mediums in den im Prozess vorkommenden Konzentrationen herstellen.
2. Die unkompensierte Leitfähigkeit dieser Proben bei Temperaturen messen, die eben-
falls im Prozess vorkommen. Messung der unkompensierten Leitfähigkeit erfolgt im
Messmodus durch wiederholtes Drücken der PLUS-Taste (s. Kapitel "Funktion der Tas-
ten") oder durch Abschalten der Temperaturkompensation (Setup 2, Feld B 2).
• Für veränderliche Prozesstemperatur:
Dazu ist es erforderlich, die Leitfähigkeit der Proben für mindestens 2 Temperatu-
ren zu messen (am besten für die Mindest- und Höchsttemperatur des Prozesses).
Die Temperaturwerte der unterschiedlichen Proben müssen jeweils gleich sein. Die
Temperaturen müssen mindestens einen Abstand von 0,5 °C haben.
Als Minimum sind zwei Proben unterschiedlicher Konzentrationen bei jeweils zwei
verschiedenen Temperaturen erforderlich, da der Messumformer mindestens vier
Stützstellen benötigt (Mindest- und Höchstwerte der Konzentrationen müssen ent-
halten sein).
• Für konstante Prozesstemperatur:
Die verschieden konzentrierten Proben bei dieser Temperatur vermessen. Als Mini-
mum sind zwei Proben erforderlich.
Die Messdaten sollten qualitativ so aussehen wie in den vier folgenden Diagrammen dar-
gestellt.
k
1 2
C
min

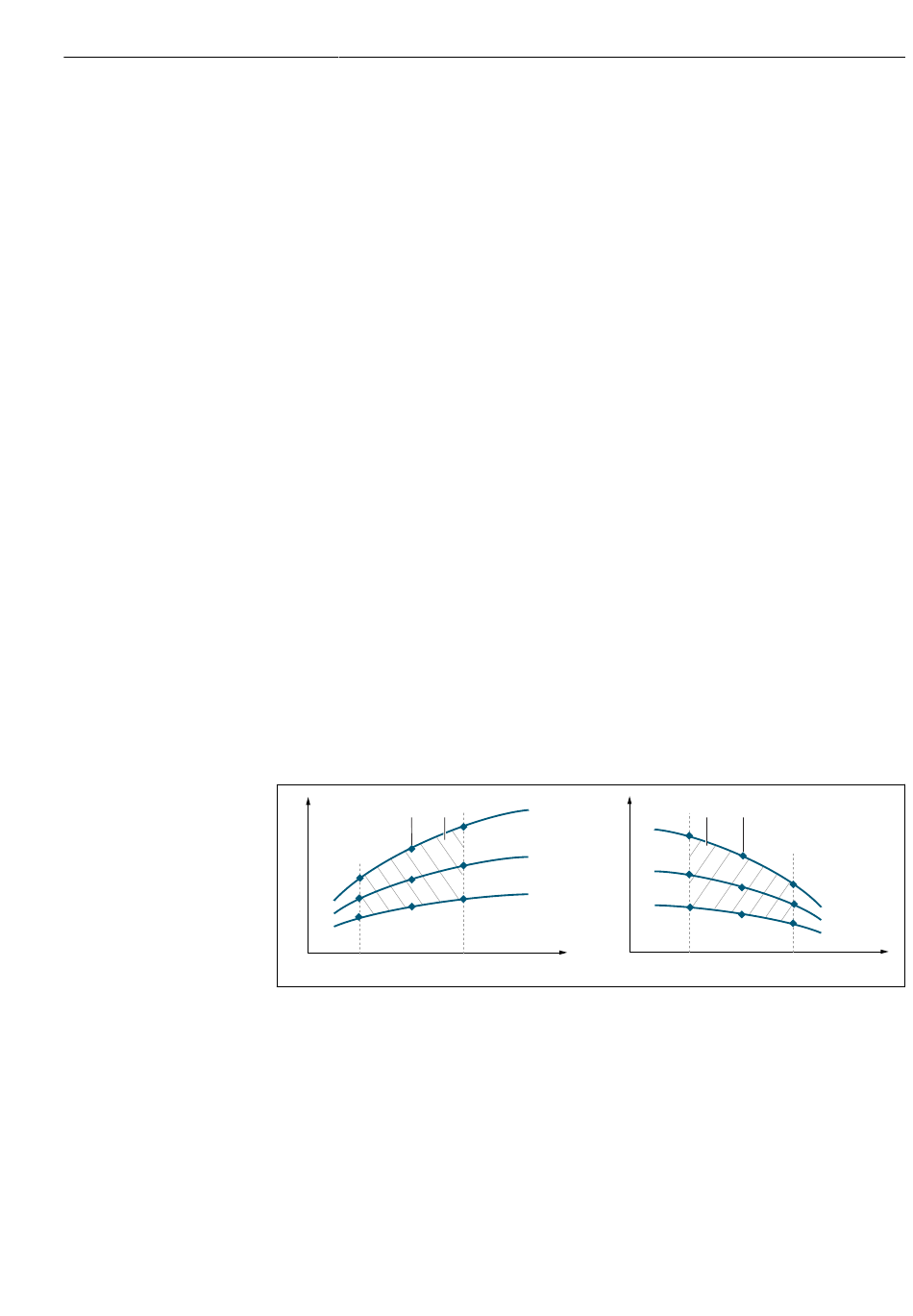

 34 Beispiel für Messdaten im Fall veränderlicher Temperatur
κ Leitfähigkeit
C Konzentration
T Temperatur
1 Messpunkt
2 Messbereich
k
T
3
T
2
T
1
C C
max
Inbetriebnahme
2 1
T
3
T
2
T
1
C C
min max
C
A0052999
