Aufbau und Konfektionierung des Messkabels

(15) (84) (83)
GN (11)
WH (12)
YE (13)

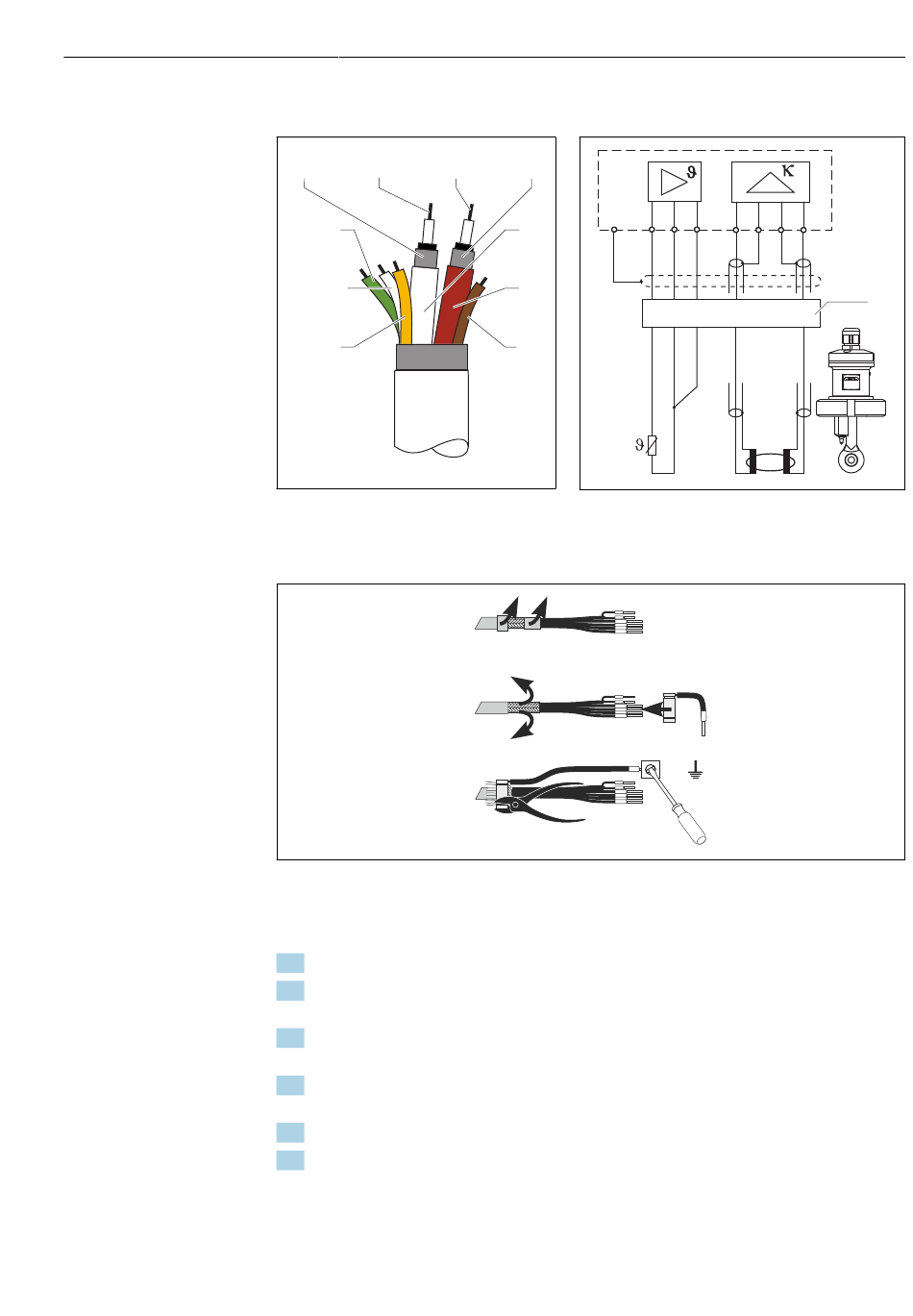

 19 Aufbau des Sensorkabels
 21 Schirmanschluss
Messkabel anschließen
1. Kabel durch eine Kabelverschraubung in den Anschlussraum führen.
2. Etwa 3 cm des Abschirmgeflechts freilegen und nach außen über die Kabelisolierung
stülpen.
3. Den Quetschring des beiliegenden Schirmanschluss über das vorbereitete Abschirm-
geflecht führen und den Ring mit einer Zange zusammenziehen.
4. Die Litze des Schirmanschlusses an die mit dem Erdungssymbol bezeichnete Klemme
anschließen.
5. Die restlichen Verbindungen herstellen wie im Anschlussplan beschrieben.
6. Abschließend die Kabelverschraubung festziehen.
(16)
S 11 12 13
WH
GN WH YE
RD
BN
A0051366
 20 Elektrischer Anschluss des Sensors bei getrennter
Ausführung
1 Sensorkabel
GY
S /
Elektrischer Anschluss
83 16 15 84
BU RD BU
RD
RD
WH
1
A0052998
A0027808
