Endress+Hauser Smartec CLD132 Betriebsanleitung Seite 38

Inbetriebnahme
38

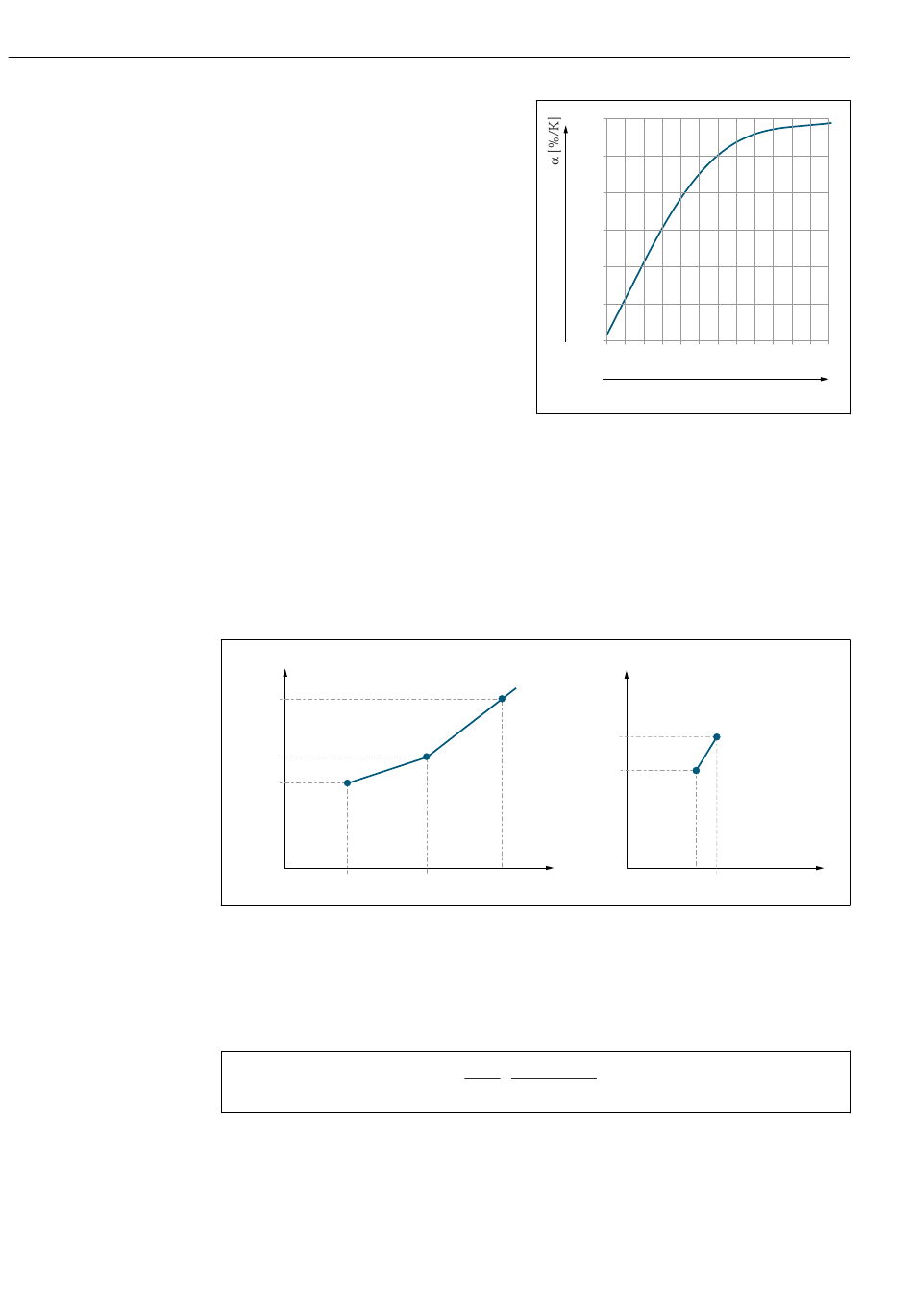

NaCl-Kompensation
Bei der NaCl-Kompensation (nach IEC 60746) ist
eine feste nichtlineare Kurve hinterlegt, die den
Zusammenhang zwischen Temperaturkoeffizient
und Temperatur festlegt. Diese Kurve gilt für geringe
Konzentrationen bis ca. 5 % NaCl.
Temperaturkompensation mit Tabelle
Bei Geräten mit Plus-Paket kann eine Tabelle mit Temperaturkoeffizienten α in Abhängig-
keit von der Temperatur eingegeben werden. Für die Verwendung der Funktion Alphata-
belle zur Temperaturkompensation werden die folgenden Leitfähigkeitsdaten des zu
vermessenden Prozessmediums benötigt:
Wertepaare aus Temperatur T und Leitfähigkeit κ mit:
• κ(T ) für die Referenztemperatur T
0
• κ(T) für die Temperaturen, die im Prozess auftreten
k
k
1
k(T )
0
k
2
T
1
 31 Ermittlung des Temperaturkoeffizienten
A Benötigte Daten
B Berechnete α-Werte
Die α-Werte für die im Prozess relevanten Temperaturen mit folgender Formel errechnen.
Die so erhaltenen α-T-Wertepaare in die Felder T4 und T5 der Funktionsgruppe ALPHA-
TABELLE eingeben.
 30
0
A
T T T
0 2
(T) - (T )
100%
k k
.
a =
T - T
k(T )
0
0
Smartec CLD132
2.7
2.5
2.3
2.1
0 48
NaCl-Kompensation
B
a
a
2
a
1
T T
1 2
0 ; T T
¹
0
Endress+Hauser
96 144
T [°C]
A0052977
T
A0052978
A0009162
