Montage
14
Kompaktausführung
A
92 (3.62)

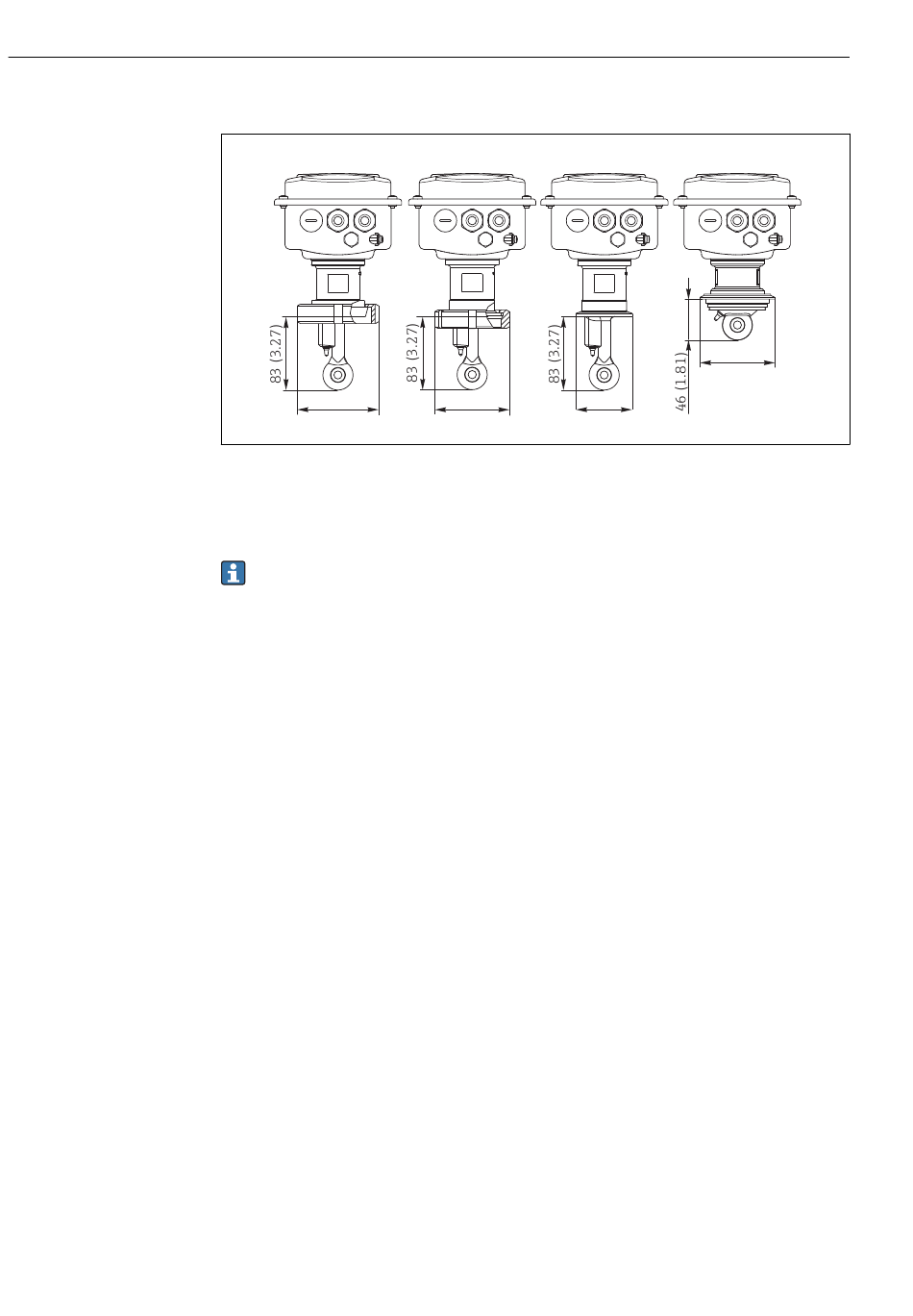

 8 Prozessanschlüsse Kompaktausführung, Abmessungen in mm(inch)
A Milchrohrverschraubung DN 50 (DIN 11851)
B SMS 2"
C Clamp 2" (ISO 2852)
D Varivent N DN 40 ... DN 125
Clamp-Anschluss
Zur Befestigung des Sensors werden sowohl Blechklammern als auch Massivklam-
mern angeboten. Die Blechklammern haben eine geringere Maßhaltigkeit, eine
ungleichmäßig Auflage mit der Folge punktueller Belastungen und teilweise scharfe
Kanten, die den Clamp beschädigen können.
Wir empfehlen dringend, nur Massivklammern aufgrund ihrer höheren Maßhaltig-
keit einzusetzen. Sie dürfen über den gesamten spezifizierten Druck-Temperaturbe-
reich verwendet werden.
B C
84 (3.31)
64
(2.52)
Smartec CLD132
D
84 (3.31) 84 (3.31)
