Smartec CLD132
Endress+Hauser
5.2
Messgerät montieren
5.2.1
Getrenntausführung

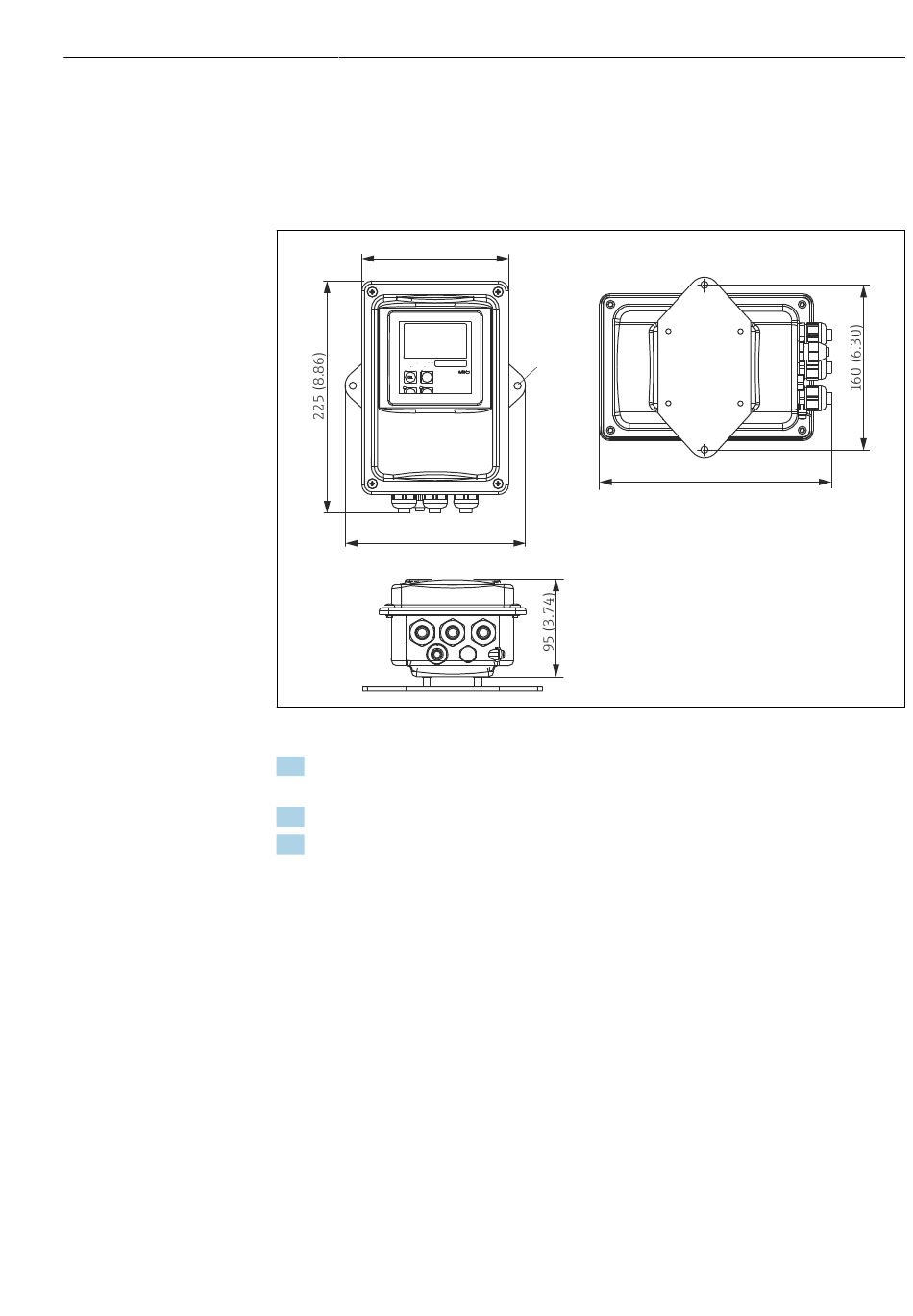

Wandmontage des Messumformers
142 (5.59)
175 (6.89)
 9
Wandmontage
1. Dübel und Schrauben sind bauseits zu stellen.
Bohrungen an der Wand ausführen, mit passenden Dübeln versehen.
2. Montageplatte am Messumformer befestigen.
3. Zusammen an die Wand montieren.
Rohrmontage des Messumformers
Für die Befestigung an horizontalen und vertikalen Rohren oder Masten (max. Ø 60 mm
(2,36") benötigen Sie einen Rohrmontagesatz.→  74
Ø 7 (0.28)
Montage
225 (8.86)
A0005632
15
