Endress+Hauser Smartec CLD132 Betriebsanleitung Seite 27

Smartec CLD132
Endress+Hauser
7 Bedienungsmöglichkeiten
7.1 Übersicht zu Bedienungsmöglichkeiten
7.1.1 Bedienungsmöglichkeiten
Sie haben folgende Möglichkeiten den Messumformer zu steuern:
• Vor Ort über Tastenfeld
• Über die HART-Schnittstelle (optional, bei entsprechender Bestellausführung) per:
• HART-Handbediengerät
• PC mit HART-Modem und dem Softwarepaket Fieldcare
• Über PROFIBUS PA/DP (optional, bei entsprechender Bestellausführung) mit PC mit ent-
sprechender Schnittstelle und dem Softwarepaket Fieldcare oder über eine speicherpro-
grammierbare Steuerung (SPS).
Zur Bedienung über HART bzw. PROFIBUS PA/DP lesen Sie bitte die entsprechenden
Kapitel in der jeweiligen zusätzlichen Betriebsanleitung:
• PROFIBUS PA/DP, feldnahe Kommunikation mit Smartec S CLD132, BA 213C/07
• HART®, feldnahe Kommunikation mit Smartec S CLD132, BA 212C/07
Im Folgenden finden Sie nur die Bedienung über die Bedientasten.
7.1.2 Anzeige- und Bedienelemente
LED-Anzeige
Alarm-Anzeige, z. B. bei dauerhafter Grenzwertüberschreitung. Ausfall des
ALARM
Temperaturfühlers oder Systemfehler (siehe Fehlerliste).
A0027809
LC-Display
14
13
12

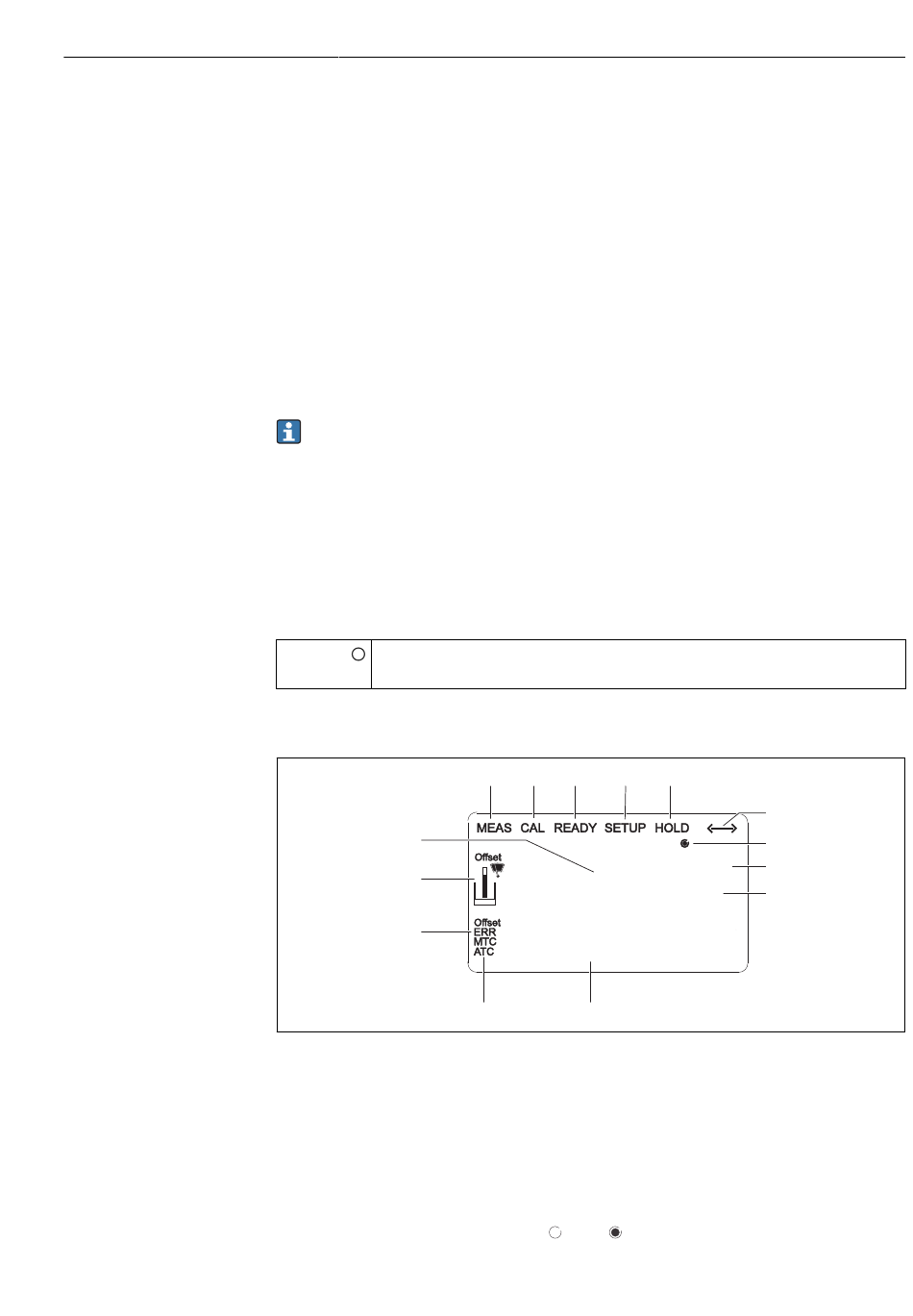

 23 LC-Display
1 Anzeige für Messmodus (Normalbetrieb)
2 Anzeige für Kalibriermodus
3 Anzeige für Kalibrierung beendet
4 Anzeige für Setup-Modus (Konfiguration)
5 Anzeige für "Hold"-Modus (Stromausgänge bleiben im definierten Zustand)
6 Anzeige für Signalempfang einer Meldung bei Geräten mit Kommunikation
7 Anzeige des Arbeitszustandes des Relais:
8 Im Messmodus: Gemessene Größe - im Setup-Modus: Eingestellte Größe
1 2 3 4
2000
20 mA
11 10
inaktiv, aktiv
Bedienungsmöglichkeiten
5
6
7
mS/cm
8
O213 9
A0052973
27
