3.
Sensor so ausrichten, dass die Durchflussöffnung des Sensors in Strömungsrichtung
vom Medium durchflossen wird. Zur Ausrichtung den Orientierungspfeil am Sensor
nutzen.
a

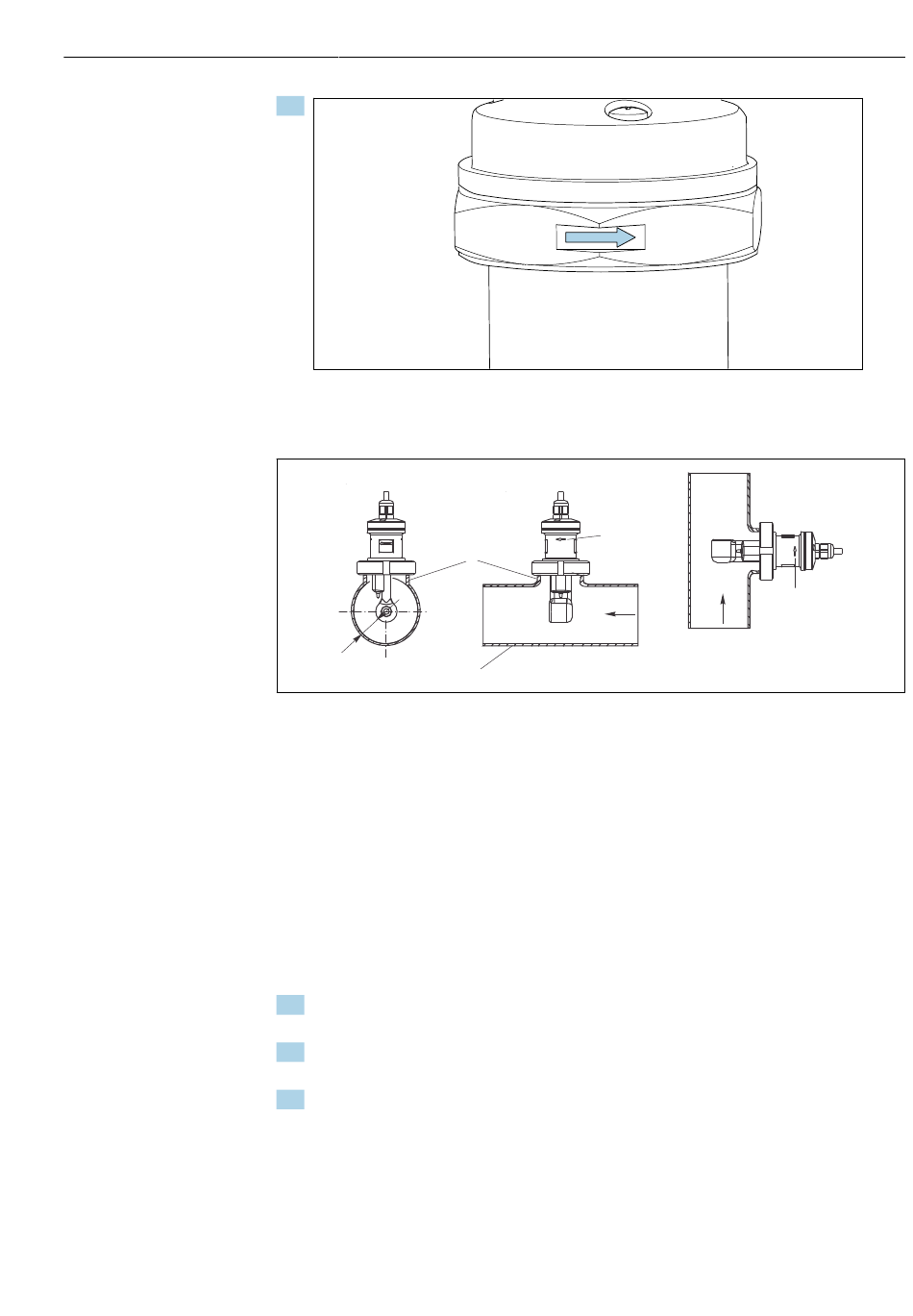

 12 Einbau CLS52 in horizontal (Mitte) und vertikal (rechts) durchströmten Rohrleitungen
a Wandabstand des Sensors
b Orientierungspfeil für die Strömungsrichtung
c Strömungsrichtung
1 Einschweißstutzen
2 Rohr
5.2.2 Kompaktausführung
Vor der Montage
‣
Airset für den Sensor ausführen. →  11
Grenzen für Mediums- und Umgebungstemperatur beim Einsatz des Kompaktgerätes
beachten.→  76
1. Die Kompaktausführung über den Prozessanschluss des Sensors direkt an einen
Rohr- oder Behälterstutzen montieren.
2. Einbautiefe des Sensors in das Medium so wählen, dass der Spulenkörper vollständig
benetzt ist.
3. Wandabstand beachten. →  12
b
1
2
b
c
c
Montage
A0028424
