Inbetriebnahme
44
• Bei steigenden Messwerten (Maximum-Funktion) geht das Relais ab t2 nach Über-
schreiten des Einschaltpunktes (t1) und Verstreichen der Anzugsverzögerung (t2 – t1)
in den Alarmzustand (Grenzwert überschritten).
• Bei rückläufigen Messwerten geht das Relais bei Unterschreiten des Ausschaltpunktes
und nach Verstreichen der Abfallverzögerung (t4 -t3) wieder in den Normalzustand.
• Wenn Anzugs- und Abfallverzögerung auf 0 s gesetzt werden, sind die Ein- und Aus-
schaltpunkte auch Schaltpunkte der Kontakte. Gleiche Einstellungen können analog zur
Maximum-Funktion auch für eine Minimum-Funktion getroffen werden.
1
2
t
2
1

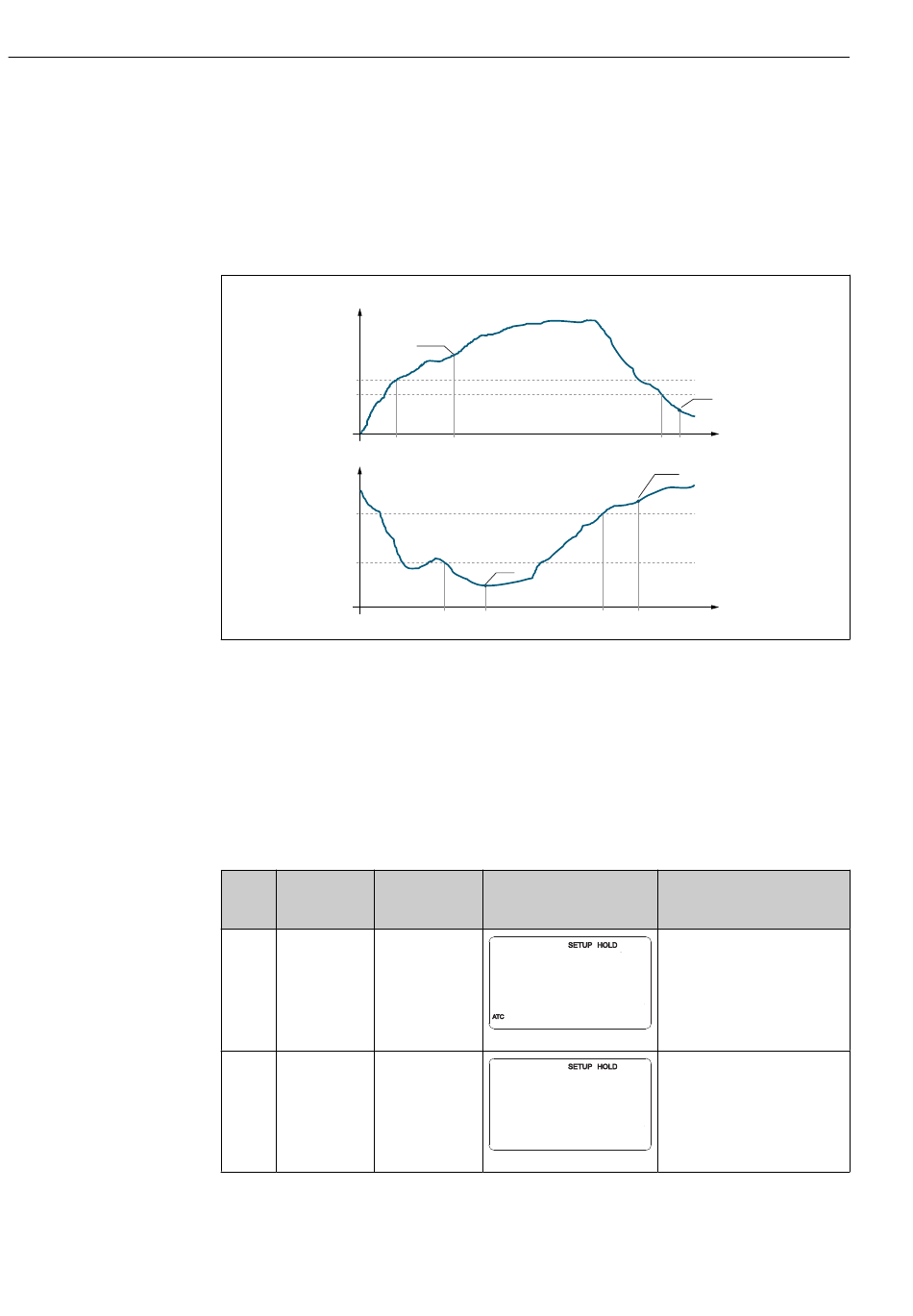

 33 Zusammenhang zwischen Ein- und Ausschaltpunkten sowie Anzugs- und Abfallverzögerungen
A Einschaltpunkt > Ausschaltpunkt: Max.-Funktion
B Einschaltpunkt < Ausschaltpunkt: Min.-Funktion
1 Einschaltpunkt
2 Ausschaltpunkt
3 Kontakt EIN
4 Kontakt AUS
Funktionsgruppe Relais
Kursiv gedruckte Funktionen sind bei der Grundausführung nicht vorhanden.
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
R Funktions-
gruppe
RELAIS
R1 Funktion aus- Alarm
wählen GW
Alarm + GW
A
3
t
1 2
B
3
t t
1 2
Display
RELAY
alarm
Function
Smartec CLD132
4
t t t
3 4
4
t t t
3 4
Info
Einstellungen zu den Relaiskon-
takten
R
A0051454
Bei der Auswahl "Alarm" sind
die Felder R2 ... R5 nicht rele-
vant.
R1
GW = Grenzwert
A0051455
