2.

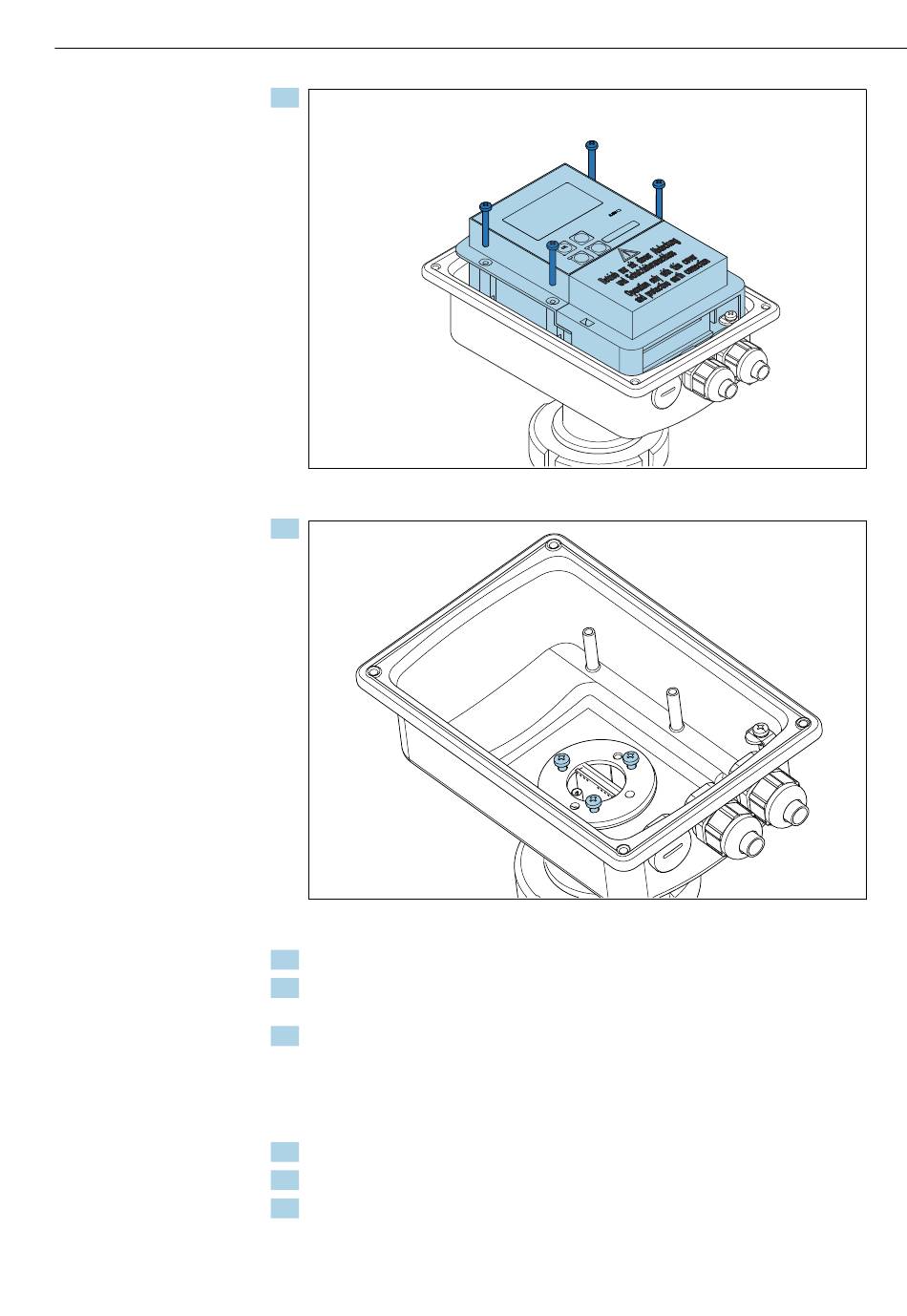

Schrauben der Elektronikbox lösen und die Box vorsichtig aus dem Gehäuse nehmen.
3.
Die drei Schrauben lösen, bis sich das Gehäuse drehen lässt.
4. Gehäuse ausrichten.
5. Schrauben wieder anziehen. Dabei das maximale Drehmoment von 1,5 Nm nicht
überschreiten!
6. Elektronikbox einsetzen, montieren und abschließend den Deckel wieder aufsetzen
und montieren.
5.3

Montagekontrolle

1. Nach dem Einbau das Messsystem auf Beschädigungen prüfen.
2. Prüfen, dass der Sensor zur Strömungsrichtung des Mediums ausgerichtet ist.
3. Prüfen, dass der Spulenkörper des Sensors vollständig vom Medium benetzt ist.
