Bedienungsmöglichkeiten
28
9 Anzeige Funktionscodierung
10 Im Messmodus: Nebenmesswert - im Setup-/Kalibr.-Modus: z. B. Einstellwert
11 Anzeige für manuelle/automat. Temperaturkompensation
12 "Error": Fehlerhinweis
13 Sensorsymbol blinkt bei laufender Kalibrierung
14 Im Messmodus: Hauptmesswert - im Setup-/Kalibr.-Modus: z. B. Parameter
Bedienelemente
Die Bedienelemente sind durch den Gehäusedeckel abgedeckt. Durch das Sichtfenster sind
das Display und die Alarm-LED sichtbar. Zur Bedienung öffnen Sie den Gehäusedeckel
durch Lösen der vier Schrauben.
1
4

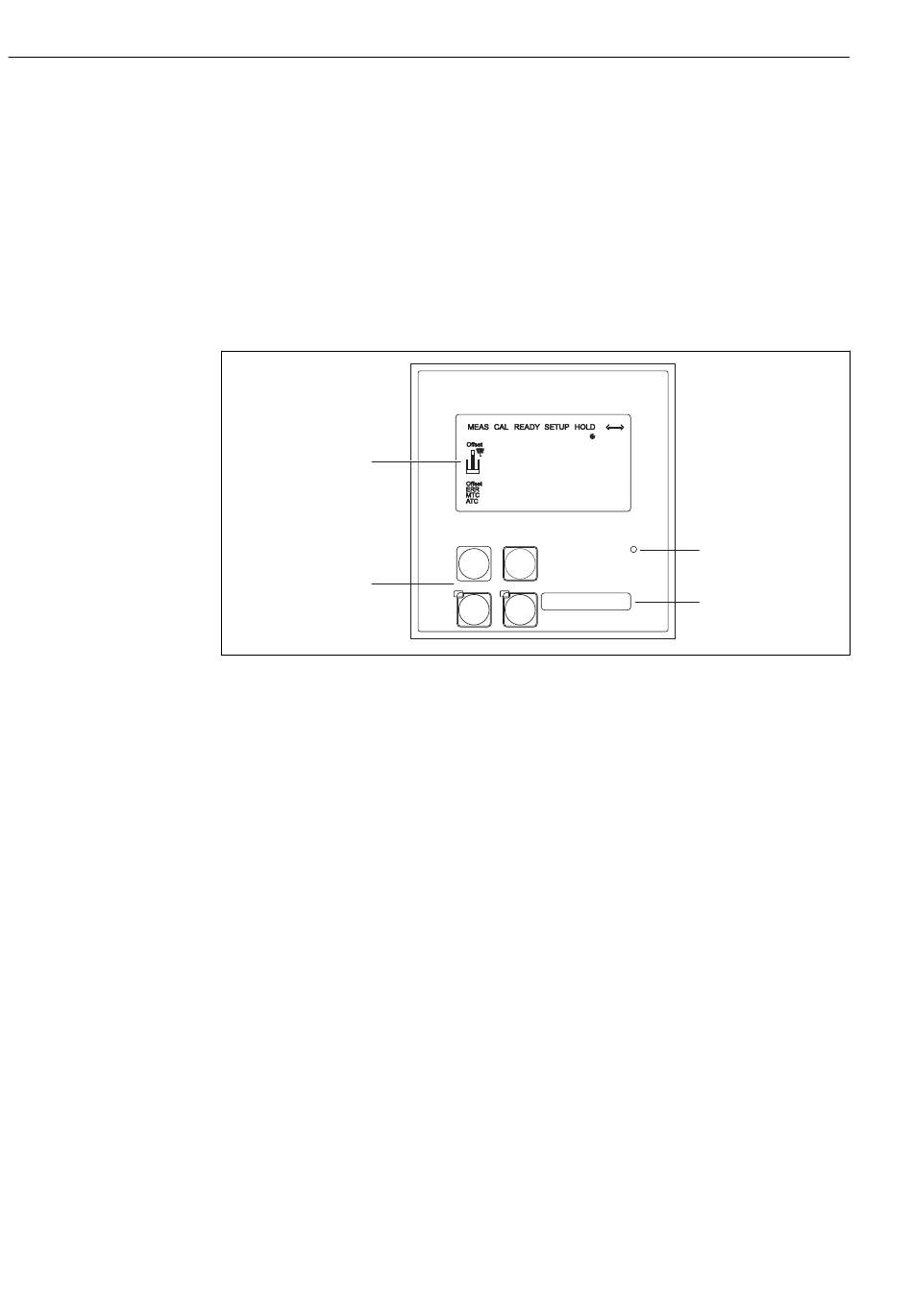

 24 Display und Tasten
1 LC-Display zur Darstellung der Messwerte und Konfigurationsdaten
2 Leuchtdiode für Alarmfunktion
3 Feld zur Beschriftung durch den Benutzer
4 Vier Bedientasten zur Kalibrierung und Gerätekonfiguration
mS/cm
2000
O213
20 mA
ENDRESS+HAUSER
SMARTEC S
ALARM
+
CAL
–
E
Smartec CLD132
2
3
A0052974
