Montage
12
5.1.3 Wandabstand
Der Abstand des Sensors zur Innenwand des Rohres beeinflusst die Messgenauigkeit.
Bei engen Einbauverhältnissen wird der Ionenstrom in der Flüssig-
keit durch die Wandungen beeinflusst. Dieser Effekt wird durch den
sogenannten Einbaufaktor kompensiert.
Bei ausreichendem Wandabstand (a > 15 mm, ab DN 65) kann der
Einbaufaktor f unberücksichtigt bleiben (f = 1,00).
Bei kleineren Wandabständen wird der Einbaufaktor für elektrisch
isolierende Rohre größer (f > 1), im Fall elektrisch leitender Rohre
kleiner (f < 1).
Die Bestimmung des Einbaufaktors wird im Kapitel "Kalibrierung"
beschrieben.
f
1 40 .
1 20 .
1 00 .
0 80 .
0
0.20

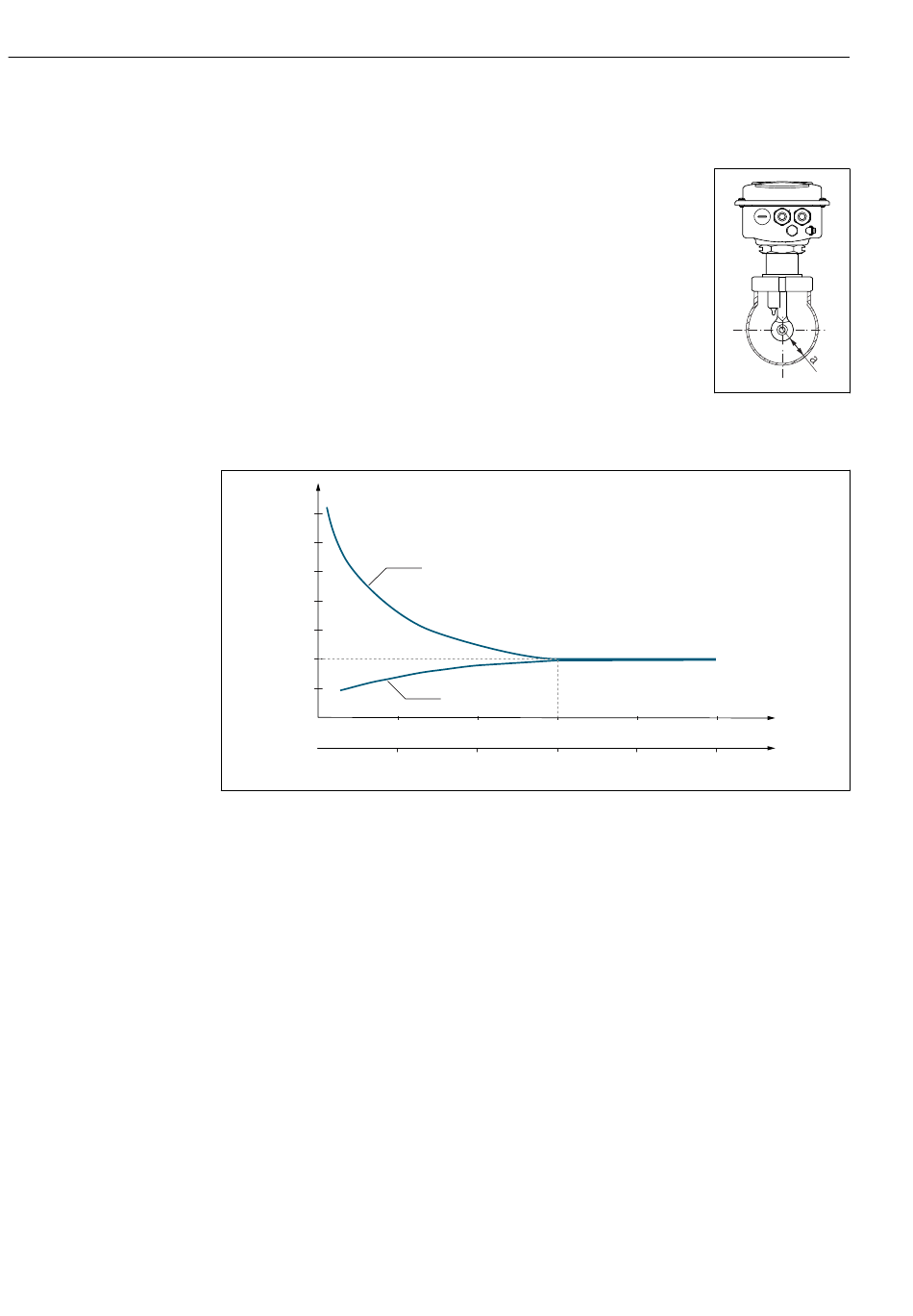

 6 Abhängigkeit des Einbaufaktors f vom Wandabstand a
1 Elektrisch leitende Rohrwand
2 Elektrisch isolierende Rohrwand
2
1
5 10 15
0.39
0.59
Smartec CLD132
 5 Einbausituation
a Wandabstand
25 a [mm]
20 25
0.79
0.98 a [inch]
