Endress+Hauser Smartec CLD132 Betriebsanleitung Seite 43

Smartec CLD132
Endress+Hauser
gelöst. Hintergrund für ein solches Verhalten des Sensors kann Verschmutzung, Kabel-
bruch oder ähnliches sein.

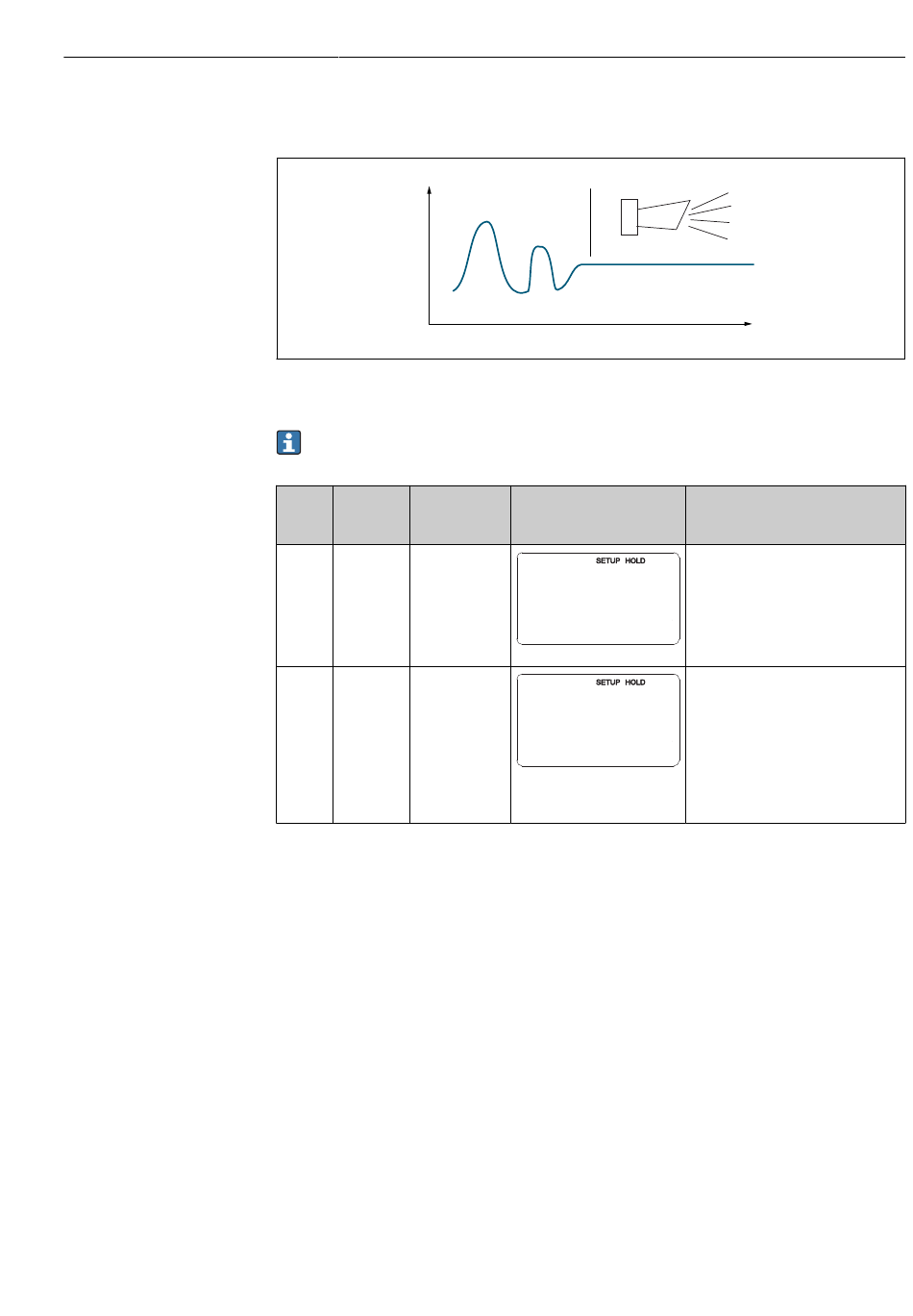

 32 PCS-Alarm (Live-Check)
A Konstantes Messsignal = Alarm wird nach Ablauf der PCS-Alarmzeit ausgelöst
Ein anstehender PCS-Alarm wird automatisch gelöscht, sobald sich das Messsignal
ändert.
Codie- Feld Einstellbereich
rung (Werkseinstel-
lungen fett)
P Funktions-
gruppe
CHECK
P1 PCS-Alarm Aus
(Live- 1 h
Check) ein- 2 h
stellen 4 h
8.3.7 Relaiskonfiguration
Bei Geräten mit Parametersatzferneinstellung gibt es insgesamt drei Möglichkeiten zur
Konfigurierung des Relais (Auswahl in Feld R1):
• Alarm
Das Relais schließt den Kontakt 41/42 (stromloser, sicherer Zustand), sobald eine
Alarmmeldung auftritt und die Einstellung in der Spalte "Alarmkontakt" auf "ja" gesetzt
ist. Diese Einstellungen können kundenspezifisch verändert werden (Feld F5 ff).
• Grenzwert
Das Relais schließt den Kontakt 42/43 nur dann, wenn einer der eingestellten Grenz-
werte überoder unterschritten wird (), nicht jedoch bei Alarmmeldung.
• Alarm + Grenzwert
Das Relais schließt den Kontakt 41/42 bei einer Alarmmeldung. Bei einer Grenzwert-
überschreitung schließt das Relais diesen Kontakt nur, wenn Fehler E067 bei Relaiszu-
ordnung (Feld F6) auf "ja" gesetzt wird.
Zur Verdeutlichung der Kontaktzustände des Relais können die Schaltzustände aus ent-
nommen werden.
A
Display
P
CHECK
A0051382
off
P1
PCS alarm
A0051383
Inbetriebnahme
t
Info
Einstellungen zur Sensor- und Pro-
zessüberwachung
Mit dieser Funktion kann das Mess-
signal überprüft werden.
Verändert sich das Messsignal im
eingestellten Zeitraum nicht, so wird
Alarm ausgelöst.
Überwachungsgrenze:
0,3 % vom Mittelwert über den ein-
gestellten Zeitraum.
(Fehler-Nr.: E152.)
A0052979
43
