Montage
16

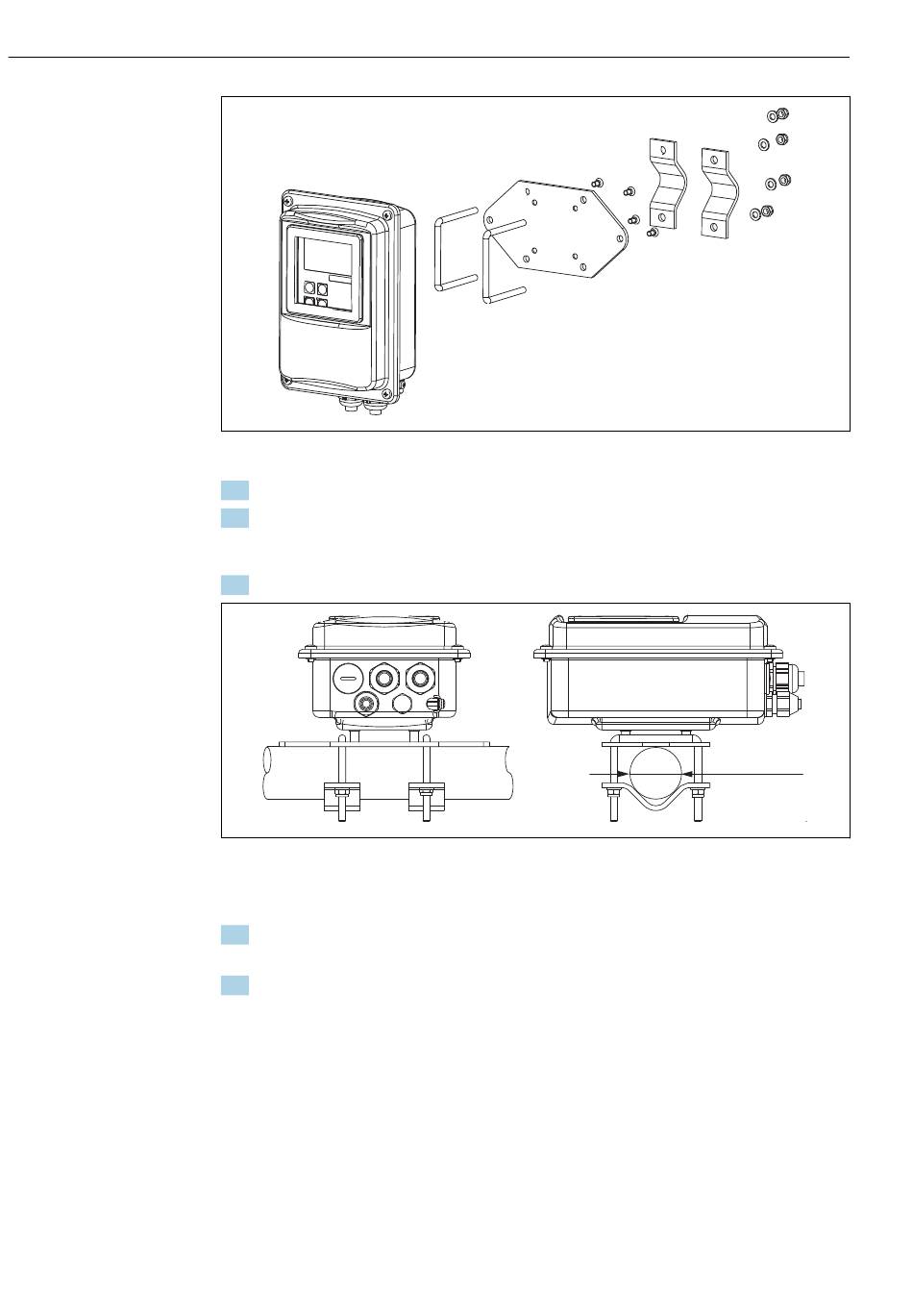

 10 Montagesatz für Rohrmontage der Getrenntausführung
1. Vormontierte Montageplatte abschrauben.
2. Die Halterungsstangen des Montagesatzes durch die vorgebohrten Öffnungen der
Montageplatte führen und die Montageplatte wieder auf den Messumformer schrau-
ben.
3. Halterung mit Messumformer mittels der Schelle am Mast oder Rohr befestigen.
 11 Messumformer montiert
Sensormontage
1. Vor dem Einbau in den Prozessanschluss:
Airset ausführen. →  11
2. Sensor über den Prozessanschluss montieren.
Smartec CLD132
A0046030
Ø
max. 60 (2.36)
A0046032
