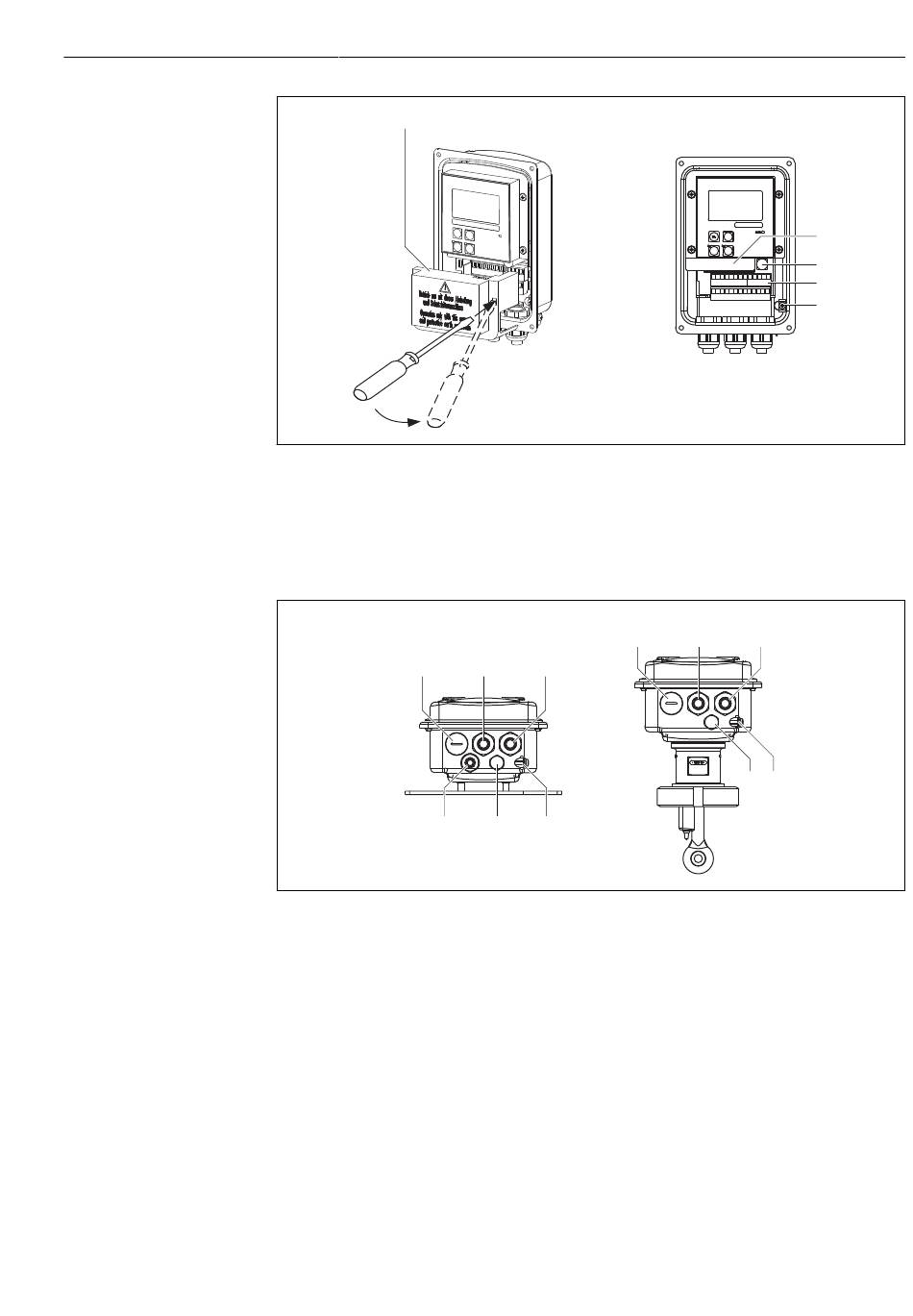

 13 Ansicht in das geöffnete Gehäuse
1 Abdeckrahmen
2 herausnehmbare Elektronikbox
3 Sicherung
4 Anschlussklemmen
5 Schutzerde
1
6
 14 Anordnung der Kabeldurchführungen
A Separate Ausführung
1 Blindstopfen, Analog-Ausgang, Binär-Eingang
2 Kabeldurchführung für Alarmkontakt
3 Kabeldurchführung für Hilfsenergie
4 Funktionserde (FE)
5 Druckausgleichselement DAE (Goretex®-Filter)
6 Kabeldurchführung für Sensoranschluss, Pg 9
B
A
1
2 3
5 4
B Kompaktausführung
1 Blindstopfen, Analog-Ausgang, Binär-Eingang
2 Kabeldurchführung für Alarmkontakt
3 Kabeldurchführung für Hilfsenergie
4 Funktionserde (FE)
5 Druckausgleichselement DAE (Goretex®-Filter)
Elektrischer Anschluss
2
3
4
5
B
2 3
5 4
