Umbauanleitung
Option zur Nachrüstung
ON 12pol Retox TG.0002
DE

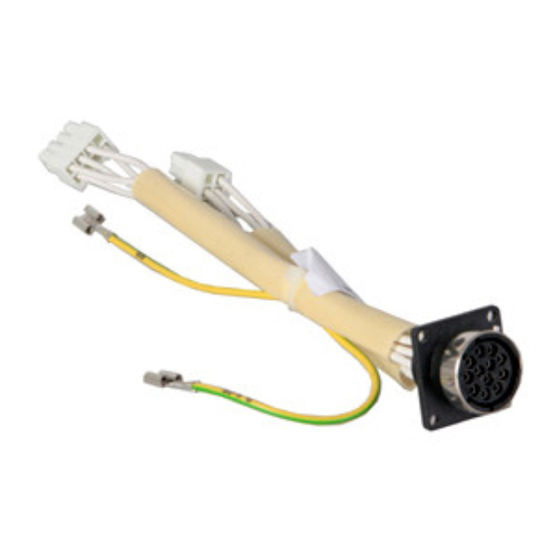

Anschlussbuchse Steuerleitung Schweißbrenner
099-002519-EW500
Zusätzliche Systemdokumente beachten!
28.05.2019

Werbung

loading

Inhaltszusammenfassung für EWM ON 12pol Retox TG.0002

  • Seite 1 Umbauanleitung Option zur Nachrüstung ON 12pol Retox TG.0002 Anschlussbuchse Steuerleitung Schweißbrenner 099-002519-EW500 Zusätzliche Systemdokumente beachten! 28.05.2019...
  • Seite 2 Daher übernehmen wir keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßen Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner Weise damit zusammenhängen. © EWM AG Dr. Günter-Henle-Straße 8 56271 Mündersbach Germany Tel: +49 2680 181-0, Fax: -244 E-Mail: info@ewm-group.com...
  • Seite 3 Sicherheitsvorschriften Zu Ihrer Sicherheit Sicherheitsvorschriften Zu Ihrer Sicherheit WARNUNG Keine unsachgemäßen Reparaturen und Modifikationen! Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundigen, befähigten Personen repariert bzw. modifiziert werden! Garantie erlischt bei unbefugten Eingriffen! • Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen! Unfallgefahr bei Außerachtlassung der Sicherheitshinweise! Nichtbeachtung der Sicherheitshinweise kann lebensgefährlich sein! •...
  • Seite 4 Bestimmungsgemäßer Gebrauch Allgemein Bestimmungsgemäßer Gebrauch Allgemein WARNUNG Gefahren durch nicht bestimmungsgemäßen Gebrauch! Das Gerät ist entsprechend dem Stand der Technik und den Regeln bzw. Normen für den Einsatz in Industrie und Gewerbe hergestellt. Es ist nur für die auf dem Typenschild vorgegebenen Schweißverfahren bestimmt.
  • Seite 5 Umbau Stückliste Stückliste Vor dem Umbau das Nachrüstset auf Vollständigkeit prüfen (siehe Stückliste). Abbildung 3-1 Pos. Menge Beschreibung Artikelnummer Platine WTC1 040-000625-00000 Kabelbinder 044-001275-00000 Abstandhalter 064-000720-00000 Montageadapter 12-polig 094-012146-00000 Reduzierstück 8/12-polig 094-012147-00000 Flachbandkabelhalter 074-000159-00000 Torxschraube M3 X 14 094-011612-00000 Flachbandkabel, 230mm 094-000114-00000 Flachbandkabel 26-polig 094-000491-00000...
  • Seite 6 Umbau Demontage Demontage • Gehäusedeckel abschrauben. Abbildung 3-2 Demontage der Platine TRF5 ist nur bei AC-Geräten notwendig. Beschreibung Artikelnummer Pos. Menge Platine TRF5 M4x8 Kreuzschlitzschraube Flachbandkabel 16-polig • Kreuzschlitzschrauben von Platine TRF5 lösen. • Flachbandkabel 16-polig von Platine TRF5 entfernen und Platine TRF5 seitlich abklappen. 099-002519-EW500 28.05.2019...
  • Seite 7 Umbau Demontage Abbildung 3-3 Pos. Menge Beschreibung Artikelnummer Platine HFBTF5, Steckplatz X3 Anschlussstecker Brenneranschlussbuchse 5-polig Brenneranschlussbuchse 5-polig • Anschlussstecker der Schweißbrennersteuerleitung von Platine HFBTF5, Steckplatz X3 (bei 5-poliger Ausführung) bzw. HFBTF5, Steckplatz X2 (bei 8-poliger Ausführung) abziehen. Abbildung 3-4 • Brenneranschlussbuchse 5-polig / 8-polig von Gerätefront lösen und entfernen.
  • Seite 8 Umbau Montage Montage Abbildung 3-5 Pos. Menge Beschreibung Artikelnummer Reduzierstück 8/12-polig 094-012147-00000 Brenneranschlussbuchse 12-polig 094-013013-00000 Montageadapter 12-polig 094-012146-00000 Torxschraube M3 X 14 094-011612-00000 • Brenneranschlussbuchse 12-polig mit Montagematerial an Gerätefront verschrauben. Abbildung 3-6 Beschreibung Artikelnummer Pos. Menge Platine HFBTF5, Steckplatz X2 Anschlussstecker Brenneranschlussbuchse 12-polig Brenneranschlussbuchse 12-polig 094-013013-00000...
  • Seite 9 Umbau Montage Abbildung 3-7 Beschreibung Artikelnummer Pos. Menge Flachbandkabel 26-polig 094-008189-00000 Platine T200, Steckplatz X3 • Flachbandkabel 26-polig von Platine T200, Steckplatz X3 entfernen. Abbildung 3-8 Pos. Menge Beschreibung Artikelnummer Platine WTC1 040-000625-00000 Zwischenblech Abstandhalter 064-000720-00000 • Platine WTC1 mit 4 Abstandhaltern auf Zwischenblech befestigen. 099-002519-EW500 28.05.2019...
  • Seite 10 Umbau Montage Abbildung 3-9 Beschreibung Artikelnummer Pos. Menge Flachbandkabel 26-polig 094-008189-00000 Platine WTC1, Steckplatz X2 • Zuvor entferntes Flachbandkabel 26-polig auf Platine WTC1, Steckplatz X2 einstecken. Abbildung 3-10 Beschreibung Artikelnummer Pos. Menge Flachbandkabel 26-polig 094-000491-00000 Platine WTC1, Steckplatz X1 Platine T200, Steckplatz X3 •...
  • Seite 11 Umbau Endkontrolle Abbildung 3-11 Beschreibung Artikelnummer Pos. Menge Platine WTC1, Steckplatz X3 Flachbandkabel, 230mm 094-000114-00000 Platine HFBTF5, Steckplatz X5 • Flachbandkabel von Platine WTC1, Steckplatz X3 nach Platine HFBTF5, Steckplatz X5 verlegen und einstecken. • Flachbandkabel unter Verwendung der mitgelieferten Kabelbinder und Flachbandkabelhalter fixieren. Platine mit einem festschrauben (nur bei AC-Geräten).
  • Seite 12 Umbau Endkontrolle WARNUNG Gefahren durch nicht durchgeführte Prüfung nach dem Umbau! Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes“ entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und Prüfung während des Betriebes“ durchgeführt werden! • Prüfung nach IEC / DIN EN 60974-4 durchführen! Diese Anleitung den Geräteunterlagen beilegen! Bei Ersatzteilbestellung unbedingt Artikelnummer und Seriennummer des Gerätes angeben! 099-002519-EW500...
