Toro Multi Pro 1750 Installationsanweisungen Seite 36

Befestigen des unteren Sprühzu-
laufschlauchs, Maschinen mit dem
optionalen Ejektor

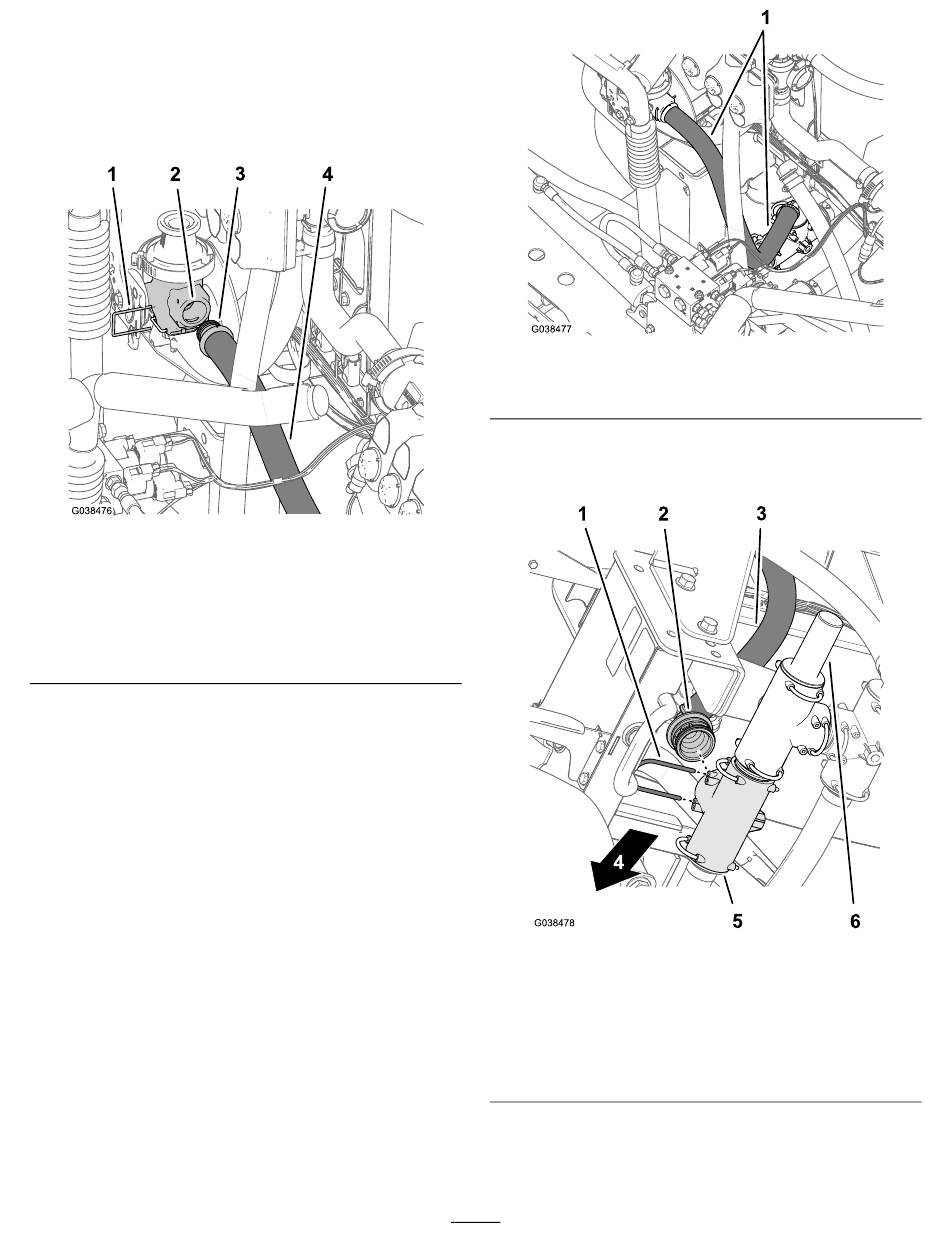

1. Befestigen Sie das gerade, gezahnte Anschlussstück
des unteren Sprühzulaufschlauchs (25 cm x 66 cm) im
Anschluss des Ejektorabstellventils
1. Halter (klein)
2. Anschluss
(Ejektorabstellventil)
2. Befestigen Sie das gezahnte Anschlussstück mit einem
Halter am Anschluss.
3. Verlegen Sie den Sprühzulaufschlauch nach unten
und zum T-Anschlussstück, das sich vor dem
Druckentlastungsventil befindet, wie in
abgebildet.
(Bild 73).
Bild 73
3. Gerades, gezahntes
Anschlussstück
4. Unterer Zulaufschlauch
(25 cm x 66 cm),
Maschinen mit dem
optionalen Ejektor
Bild 74
1. Unterer Zulaufschlauch (25 cm x 66 cm)
4. Befestigen Sie das gezahnte 90°-Anschlussstück des
Sprühzulaufschlauchs im T-Anschlussstück vorne links
(Bild 75).
g038476
1. Halter
2. Gezahntes 90°-
Anschlussstück
(Sprühzulaufschlauch)
3. Unterer Zulaufschlauch
(25 cm x 66 cm)
5. Befestigen Sie das gezahnte Anschlussstück mit
dem Halter, den Sie in Schritt
36
Bild 74
Bild 75
4. Vorderseite der Maschine
5. T-Anschlussstück
6. Druckbegrenzungsventil
3 in Abschließen der
g038477
g038478
