Toro Multi Pro 1750 Installationsanweisungen Seite 55

Ventilumrüstungskit
Vorschau ausblenden Andere Handbücher für Multi Pro 1750:

Werbung

1. Anschlussstück des
Sicherheitsventils

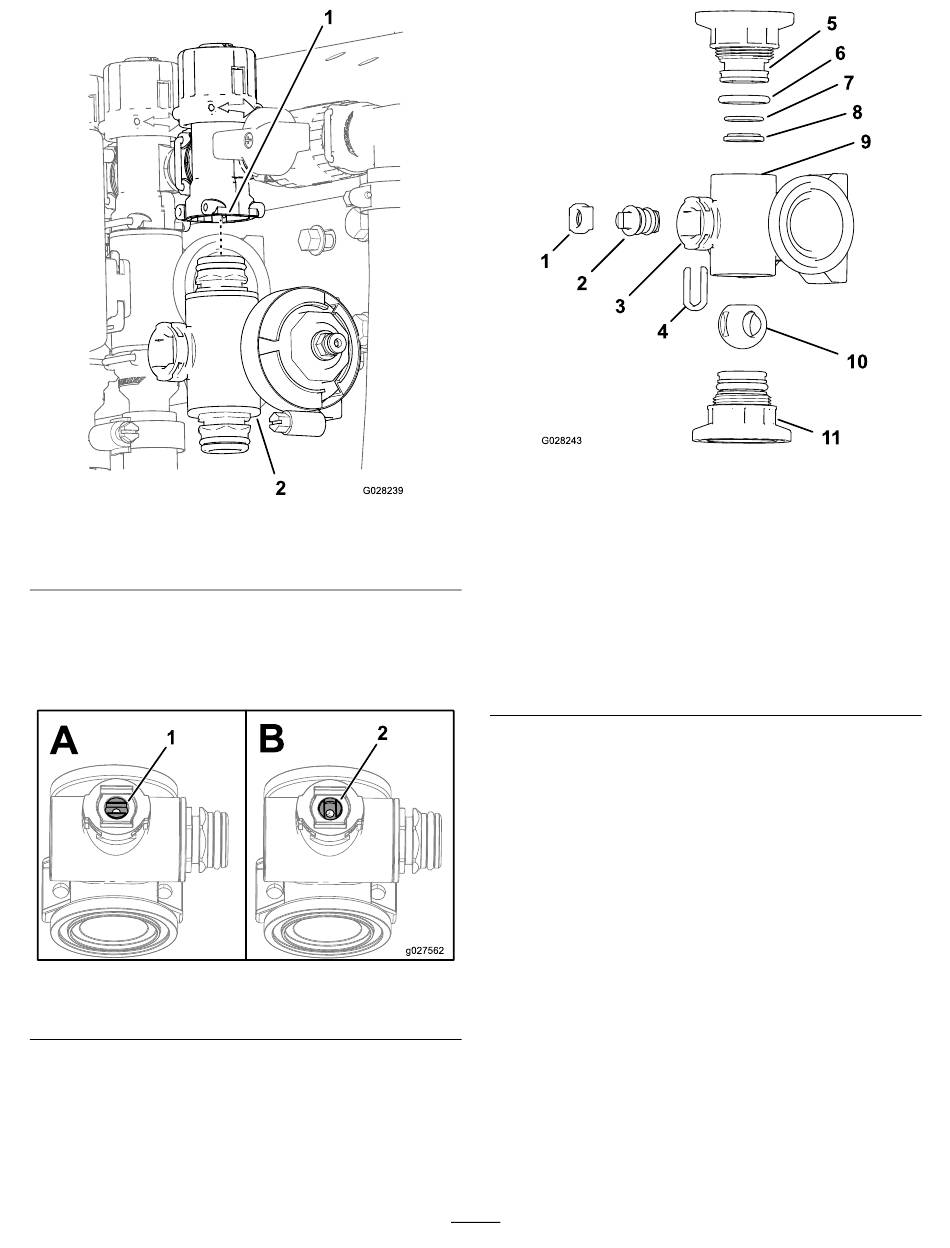

Reinigen des Verteilerventils
1. Drehen Sie den Ventilschaft so, dass er in der
geschlossenen Stellung ist
1. Geöffnetes Ventil
2. Nehmen Sie die zwei Endkappen-Anschlussstücke von
jedem Ende des Verteilergehäuses ab
119).
Bild 116
2. Abschnittventilverteiler
(Bild
117).
Bild 117
2. Geschlossenes Ventil
(Bild 118
g028239
1. Schafthalter
2. Ventilschaft
3. Schaftanschluss
4. Schafthalter
5. Endkappe,
Anschlussstück
6. Endkappen-O-Ring
(0,796", 0,139")
g027562
und
55
Bild 118
Rührwerkventilverteiler
7. O-Ring hinten (0,676",
0,07")
8. Ventilsockelring
9. Verteilergehäuse
10. Kugelventil
11. Schnellkupplung
g028243
