Toro Multi Pro 1750 Installationsanweisungen Seite 31

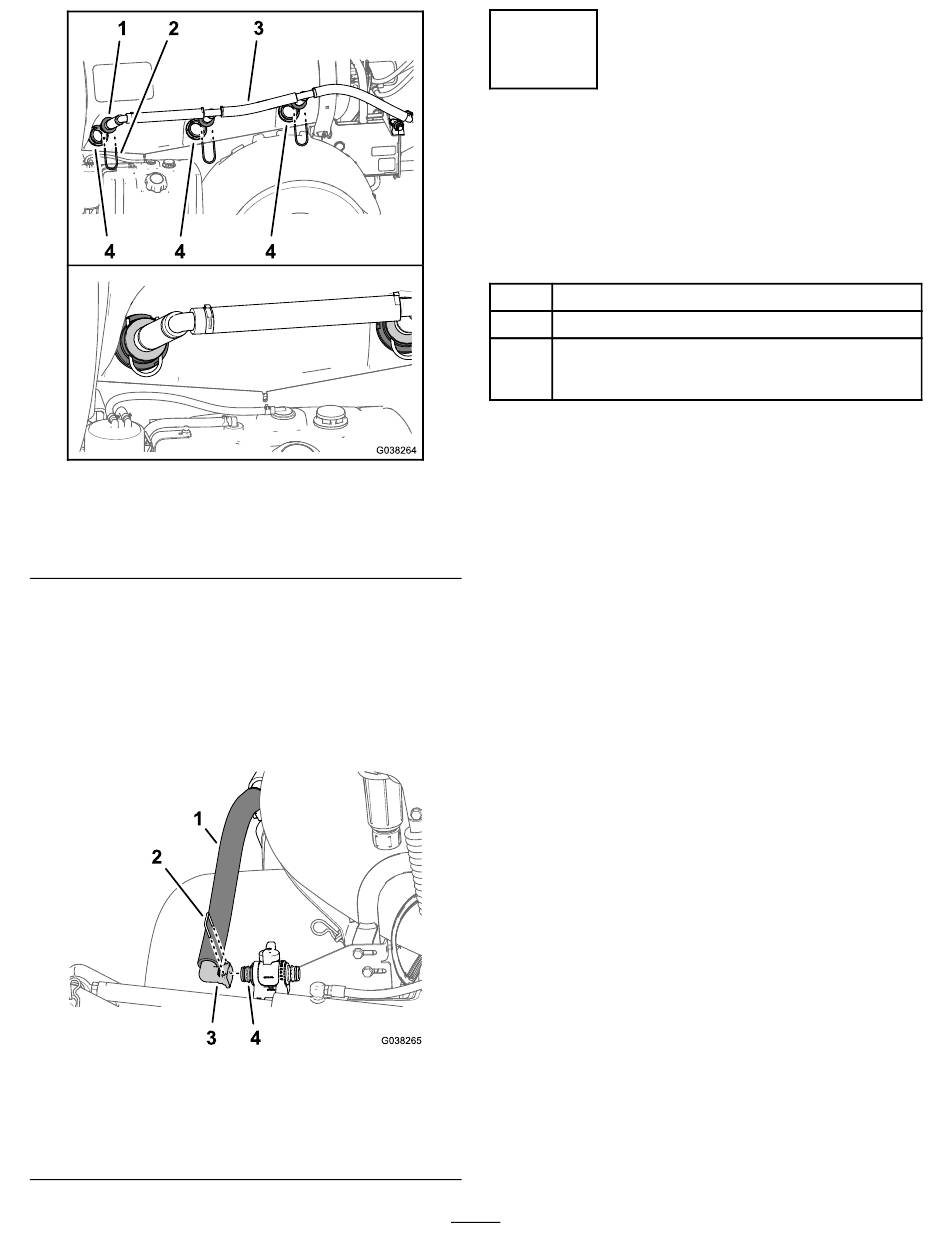

Bild 62
1. Rührwerkdüsen
(Rührwerkdüsen)
2. Halter
2. Befestigen Sie die Rührwerkdüsen mit den drei
Haltern (Bild 62), die Sie in Schritt
Rührwerkdüsen vom Sprühbehälter (Seite 13)
haben.
3. Befestigen Sie das 90°-Schnellkupplungsanschlussstück
der Rührwerkdüsen mit dem Halter, der dem
Rührwerkschlauch beiliegt, an der Schnellkupplung des
Rührwerk-Drosselventils
Bild 63
1. Rührwerkdüsen
2. Halter
3. Rührwerkdüsen
4. Schottanschlussstück
1 in Entfernen der
entfernt
(Bild 63).
3. 90°-Schnellkupplungsan-
schlussstück
4. Schnellkupplungsanschlussstück
(Rührwerk-Drosselventil)
14
Befestigen des
Zulaufschlauchs,
Rührwerk-Zulaufschlauchs
und des Überlaufschlauchs
Für diesen Arbeitsschritt erforderliche Teile:
1 Rücklaufschlauch, 2,5 cm x 71 cm
1 Rührwerk-Zulaufschlauch, 2,5 cm x 72 cm
Überlaufschlauch, 2,5 cm x 110 cm, Maschinen
1
ohne optionalen Sprühstab oder elektrische
Schlauchtrommel
Montieren des Rücklaufschlauchs
g038264
1. Befestigen Sie das Schnellkupplungsanschlussstück
(gerade, gezahnt) des Rücklaufschlauchs (2,5 cm x
71 cm) mit dem Halter (klein), der dem Schlauch
beiliegt, an der Schnellkupplung des Dosierungsventils
(Bild 64).
g038265
