Befestigen Des Rührwerk-Zulaufschlauchs - Toro Multi Pro 1750 Installationsanweisungen

1. Schnellkupplungsanschlussstück
(Dosierungsregelventil)
2. Schnellkupplungsanschlussstück
(gerade, gezahnt,
Rücklaufschlauch)
3. Halter (klein)
4. Vorderseite der Maschine
2. Verlegen Sie den Rücklaufschlauch nach unten
und zum T-Anschlussstück, das sich innen am
Druckentlastungsventil befindet, wie in
abgebildet.

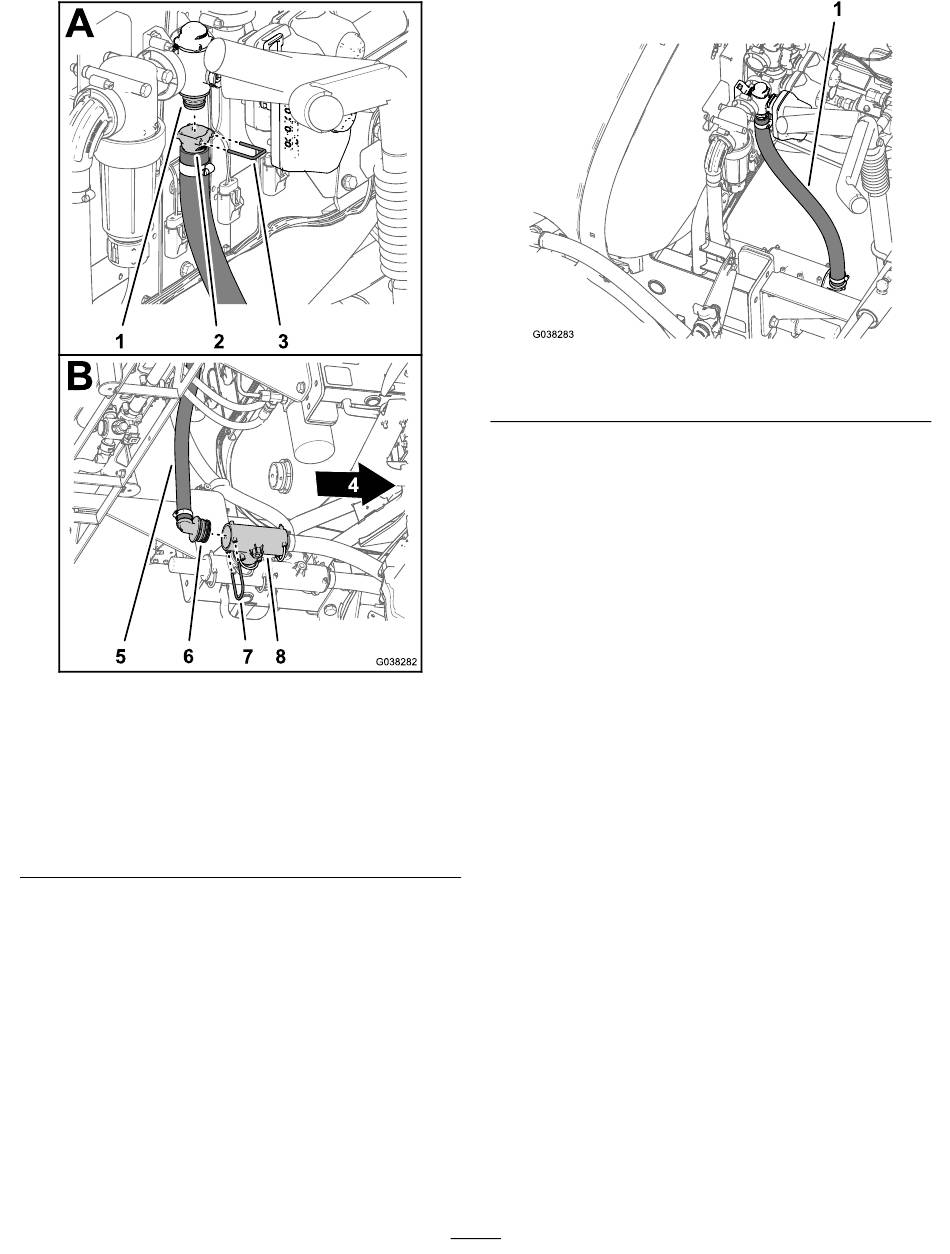

Bild 64
5. Rücklaufschlauch, 2,5 cm
x 71 cm
6. Gezahntes 90°
Anschlussstück
7. Halter (groß)
8. T-Anschlussstück (innen)
Bild 65
1. Rücklaufschlauch, 2,5 cm x 71 cm
3. Befestigen Sie das gezahnte 90°-Anschlussstück des
Rücklaufschlauchs im hinteren Anschluss des inneren
T-Anschlussstücks
4. Befestigen Sie das 90°-Anschlussstück mit dem
Halter (groß), den Sie in Schritt
Rücklauf-, Sprühzulauf- und Überlaufschläuche (Seite
14) entfernt haben, am T-Anschlussstück.
Befestigen des Rührwerk-
Zulaufschlauchs
g038282
1. Befestigen Sie das Schnellkupplungsanschlussstück
(gerade, gezahnt) des Rührwerk-Zulaufschlauchs (2,5
cm x 72 cm) mit dem Halter , der dem Schlauch beiliegt,
an der Schnellkupplung des Rührwerkregelventils
66).
32
Bild 65
(Bild 64).
1 in Abschließen der
g038283
(Bild
