Toro Multi Pro 1750 Installationsanweisungen Seite 34

1. T-Anschlussstück
2. Halter
3. Gerades, gezahntes
Anschlussstück
4. Überlaufschlauch, 2,5 cm
x 110 cm
2. Befestigen Sie das gerade, gezahnte Anschlussstück mit
dem Halter, den Sie in Schritt
Rücklauf-, Sprühzulauf- und Überlaufschläuche (Seite
14) entfernt haben, am T-Anschlussstück.
3. Verlegen Sie den Überlaufschlauch zum
Sicherheitsventil, das sich über dem Hauptsprühventil
befindet, wie in Bild 69

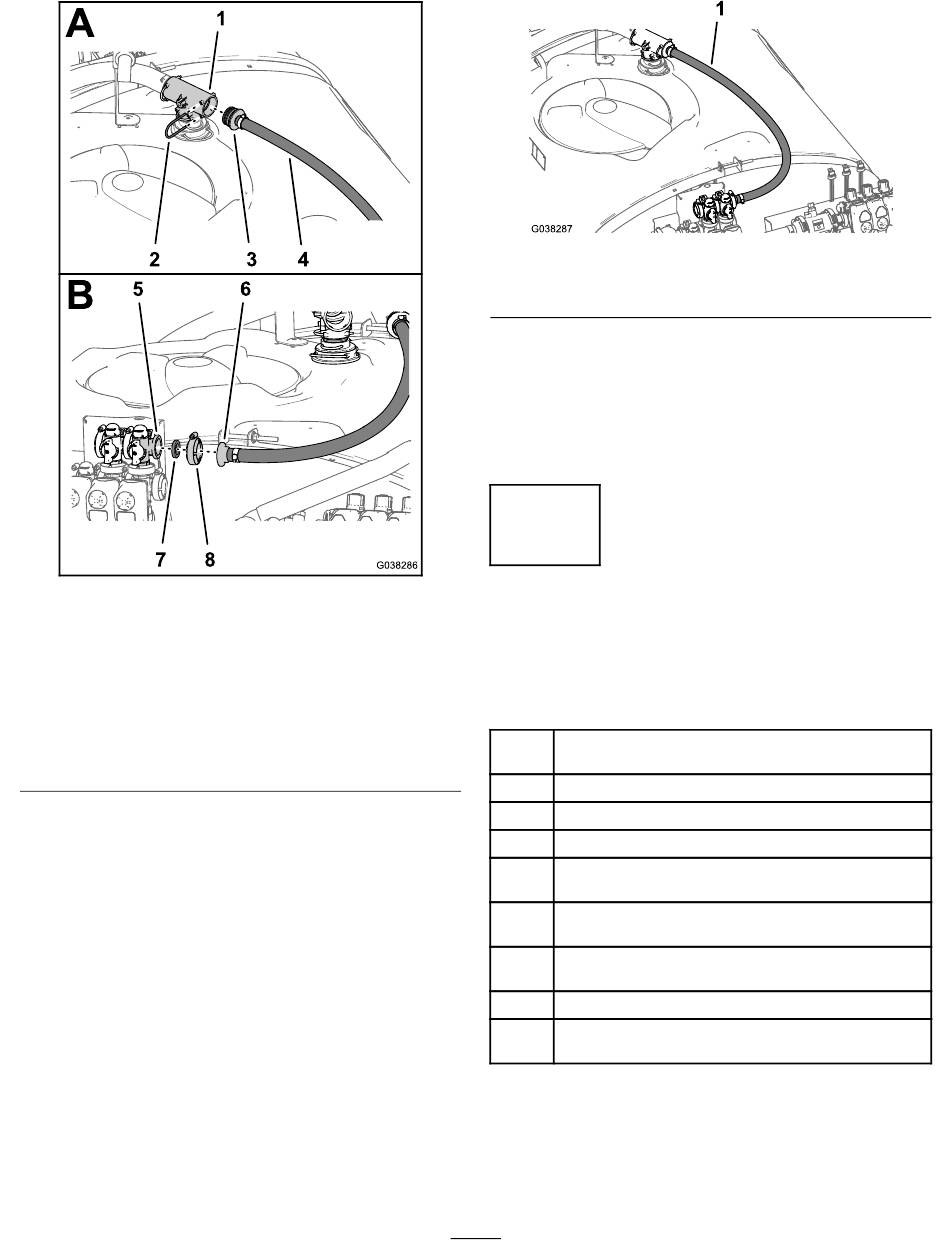

Bild 68
5. Flansch, Sicherheitsventil
(Hauptsprühventilstellung)
6. Gerades, gezahntes
Anschlussstück
7. Dichtung (1" x 1⅜")
8. Flanschklemme, 40 mm
bis 64 mm
5 in Abschließen der
abgebildet.
1. Überlaufschlauch, 2,5 cm x 110 cm
4. Fluchten Sie den Flansch des geraden, gezahnten
Anschlussstücks und die Dichtung (1" x 1⅜") mit dem
Flansch des Sicherheitsventils aus
5. Befestigen Sie das gerade, gezahnte Anschlussstück
mit einer Flanschklemme (40 mm bis 64 mm) am
Sicherheitsventil
15
Befestigen des
g038286
Sprühfahrzeug-
Zulaufschlauchs
Für diesen Arbeitsschritt erforderliche Teile:
Sprühzulaufschlauch (2,5 cm x 73 cm), Maschinen
1
ohne den optionalen Ejektor
2 Flanschklemme, 40 mm bis 64 mm
2 Dichtung (1" x 1⅜")
1 Stützklemme, Maschinen ohne optionalen Ejektor
Bundkopfschraube (5/16" x ¾"), Maschinen ohne
1
optionalen Ejektor
Flanschsicherungsbundmutter (5/16"), Maschinen
1
ohne den optionalen Ejektor
Unterer Zulaufschlauch (25 cm x 66 cm), Maschinen
1
mit dem optionalen Ejektor
1 Halter (klein), Maschinen mit dem optionalen Ejektor
Oberer Zulaufschlauch (25 cm x 22 cm), Maschinen
1
mit dem optionalen Ejektor
Befestigen des Sprühzulaufschlauchs,
Maschinen ohne den optionalen Ejektor
Wenn die Maschine mit dem optionalen Ejektor
ausgerüstet ist, gehen Sie auf
34
Bild 69
(Bild 68).
(Bild 69).
Befestigen des unteren
g038287
