Toro Multi Pro 1750 Installationsanweisungen Seite 24

1. Schwarzes Kabel
(4-Stift-Adapter,
Dosierungsventil)
2. Schwarzes Kabel
(3-Stift-Adapter,
Rührwerkventil)
Kabeltabelle, Hauptsprühventil
Kabelfarbcodes - Kabelfarbcodes -
DIN-Kabelbäume 4-Stift-Adapter
für das
Dosierungsventil
und 3-Stift-
Adapter für das
Rührwerkventil
Braun Rosa
(Hauptsprühventil)
Blau Schwarz
(Hauptsprühventil)
Gelb, Grün Nicht zutreffend
(Hauptsprühventil)
4. Stecken Sie das schwarze Kabel des 4-Stift-Adapters
für das Dosierungsventil, das schwarze Kabel
des 3-Stift-Adapters des Rührwerkventils und die
blauen Kabel für den DIN-Kabelbaum in den
Kabelmuffenanschluss des schwarzen Kabels des
3-Stift-Adapters für das Hauptsprühventil.
5. Zentrieren Sie das Crimpwerkzeug über dem
Kabelmuffenanschluss und über den Kabeln klemmen
Sie den Anschluss fest.
6. Fluchten Sie das rosa Kabel des 4-Stift-Adapters
für das Dosierungsventil und das rosa Kabel des
3-Stift-Adapters des Rührwerkventils und das braune
Kabel des DIN-Kabelbaums mit dem rosa Kabel des

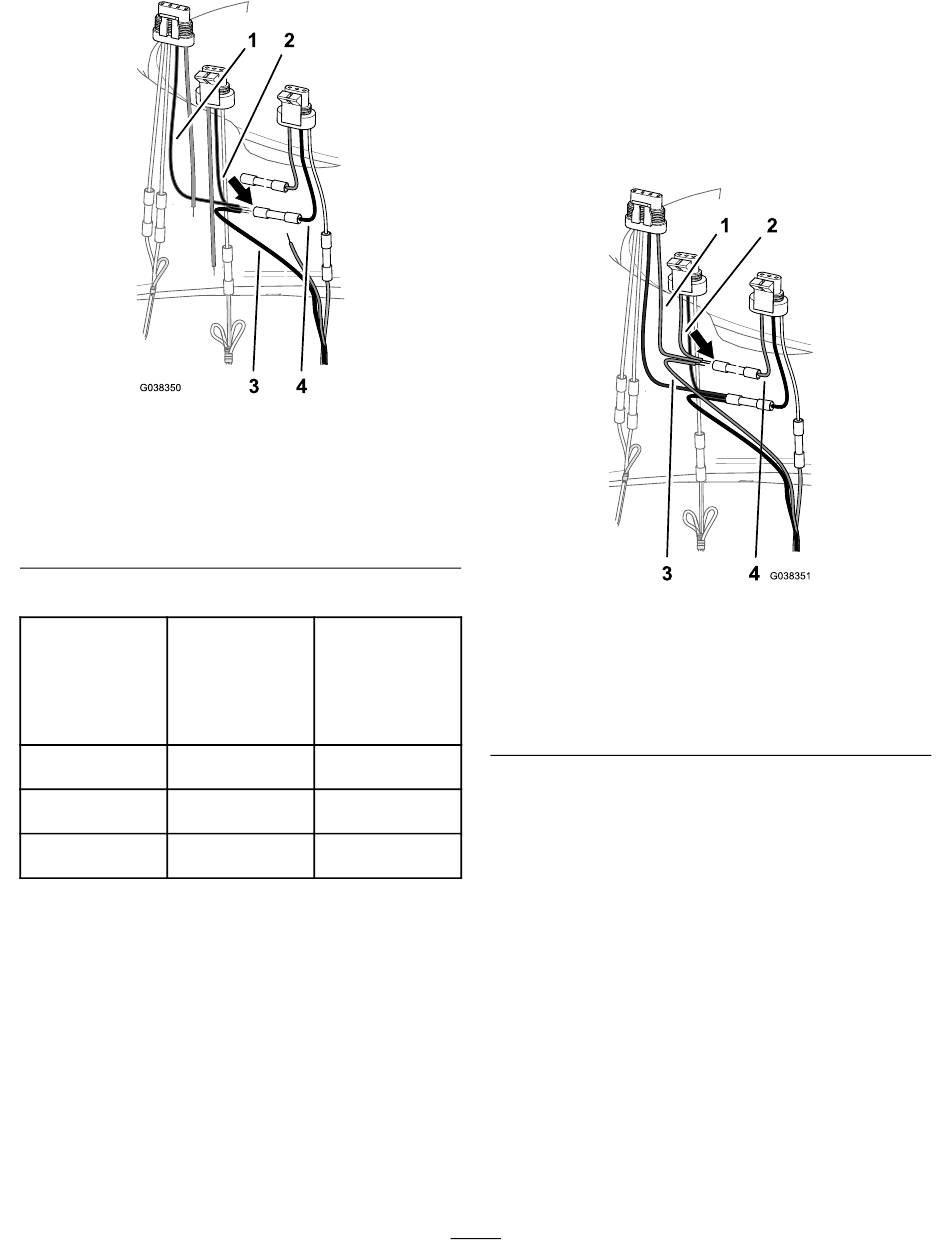

Bild 46
3. Schwarzes Kabel
(DIN-Kabelbaum,
Hauptsprühventil)
4. Schwarzes Kabel
(3-Stift-Adapter,
Hauptsprühventil)
Kabelfarbcodes
- 3-Stift-Adapter
(Hauptsprühven-
til)
Rosa
Schwarz
Weiß
3-Stift-Adapters für das Hauptsprühventil aus, siehe
Kabeltabelle für das Hauptsprühventil.
7. Stecken Sie das rosa Kabel des 4-Stift-Adapters für das
Dosierungsventil, das rosa Kabel des 3-Stift-Adapters
des Rührwerkventils und die braunen Kabel für
den DIN-Kabelbaum in den Kabelmuffenanschluss
am rosa Kabel des 3-Stift-Adapters für das
Hauptsprühventil.
g038350
1. Rosa Kabel (4-Stift-
Adapter, Dosierungsventil)
2. Rosa Kabel (3-Stift-
Adapter, Rührwerkventil)
8. Zentrieren Sie das Crimpwerkzeug über dem
Kabelmuffenanschluss und über den Kabeln klemmen
Sie den Anschluss fest.
9. Schrumpfen Sie die Isolierungshülsen der drei
Kabelmuffenanschlüsse mit einer Heisluftpistole.
24
Bild 47
3. Braunes Kabel
(DIN-Kabelbaum,
Hauptsprühventil)
4. Rosa Kabel
(3-Stift-Adapter,
Hauptsprühventil)
g038351
