Toro Multi Pro 1750 Installationsanweisungen Seite 56

Ventilumrüstungskit
Vorschau ausblenden Andere Handbücher für Multi Pro 1750:

Werbung

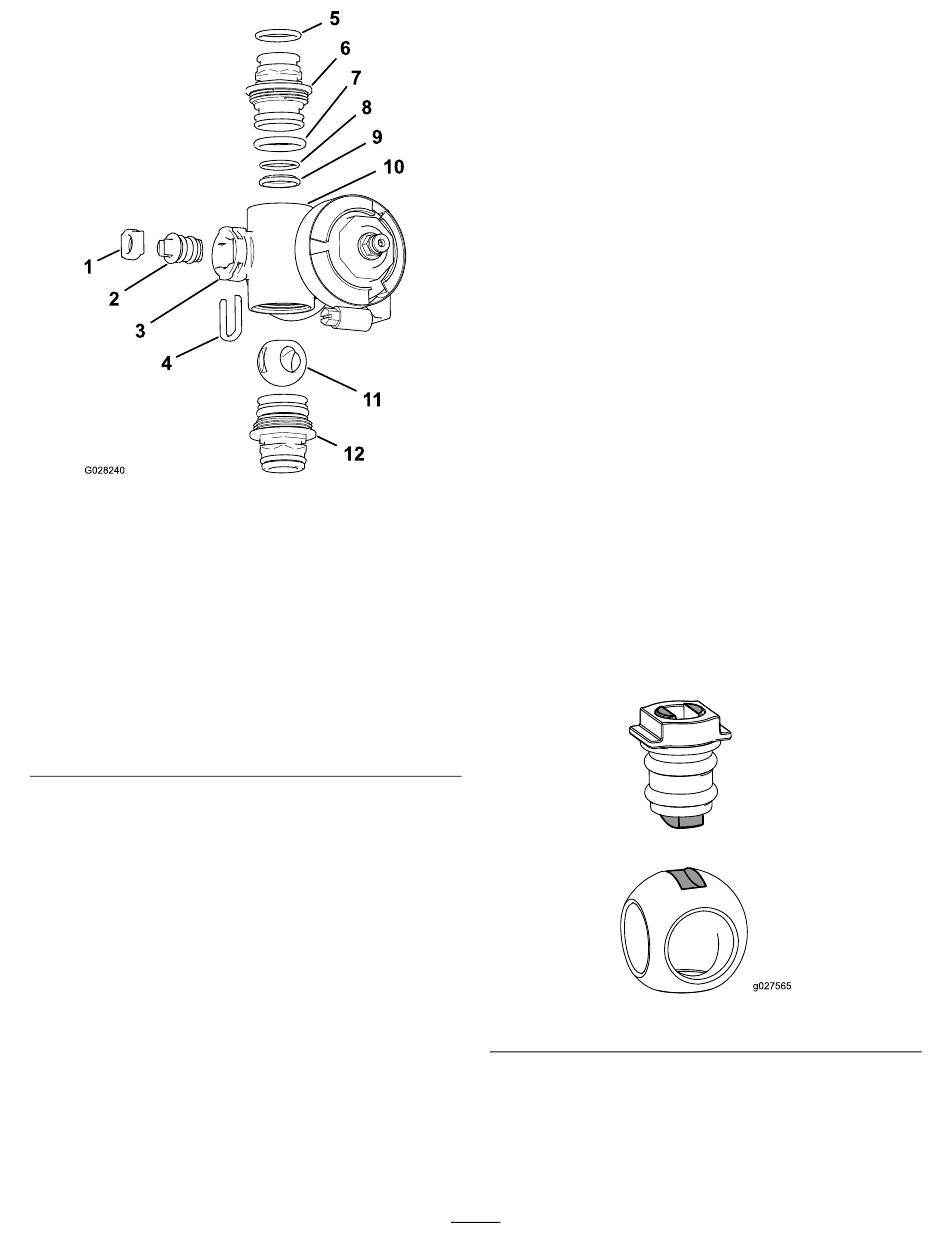

Bild 119
Abschnittventilverteiler
1. Ventilschaftsockel
2. Ventilschaft
3. Schaftanschluss
4. Schafthalter
5. O-Ring am
Auslaufanschlussstück
(0,737", 0,103")
6. Endkappe,
Anschlussstück
3. Drehen Sie den Ventilschaft so, dass die Kugel in der
Stellung ist
GEÖFFNETEN
Hinweis: Der Ventilschaft sollte parallel mit dem
Ventilfluss sein und der Ball sollte rutschen.
4. Nehmen Sie den Schafthalter aus den Schlitzen im
Schaftanschluss im Verteiler heraus
119).
5. Nehmen Sie den Schafthalter und den
Ventilschaftsockel aus dem Verteiler heraus
(Bild 118
und
119).
6. Fassen Sie in das Verteilergehäuse und nehmen Sie den
Ventilschaft heraus
(Bild 118
7. Reinigen Sie die Innenseite des Verteilers und die
Außenseite des Kugelventils, des Ventilschafts, des
Ventilhalters und der Endkappen-Anschlussstücke.
7. Endkappen-O-Ring
(0,796", 0,139")
8. O-Ring hinten (0,676",
0,07")
9. Kugelsockel
10. Verteilergehäuse
11. Kugelventil
12. Endkappe,
Anschlussstück
(Bild
117).
(Bild 118
und
und
119).
Montieren des Verteilerventils
1. Überprüfen Sie den Zustand der O-Ringe des
Auslaufanschlussstücks (nur Abschnittventilverteiler),
der Endkappen-O-Ringe, der hinteren O-Ringe und
den Kugelsockel auf Beschädigungen oder Abnutzung
(Bild 118
und
Hinweis: Tauschen Sie beschädigte oder abgenutzte
O-Ringe oder Sockel aus.
2. Fetten Sie den Ventilschaft ein und setzen ihn in den
Ventilschaftsockel
3. Setzen Sie den Ventilschaft und den Sockel in den
Verteiler und befestigen Sie den Schaft und den Sockel
mit dem Schafthalter
4. Stellen Sie sicher, dass die hinteren O-Ringe
und der Kugelsockel ausgefluchtet sind und im
Endkappen-Anschlussstück sitzen
119).
5. Bringen Sie das Endkappen-Anschlussstück am
Verteilergehäuse an, bis der Flansch des Endkappen-
Anschlussstücks das Verteilergehäuse berührt, drehen
Sie dann das Endkappen-Anschlussstück um eine
g028240
weitere Achtel- bis Viertelumdrehung
119).
Hinweis: Achten Sie darauf, dass Sie das Ende des
Anschlussstücks nicht beschädigen.
6. Setzen Sie die Kugel in das Ventilgehäuse ein
Hinweis: Der Ventilschaft sollte in den
Kugelantriebsschlitz passen. Passen Sie die Position der
Kugel an, wenn der Ventilschaft nicht passt
7. Drehen Sie den Ventilschaft so, dass das Ventil
geschlossen ist
8. Wiederholen Sie die Schritte
Endkappen-Anschlussstück.
56
119).
(Bild 118
und
119) ein.
(Bild 118
und
(Bild 118
(Bild 118
Bild 120
(Bild
117).
4
und
5
für das andere
119).
und
und
(Bild
120).
(Bild
120).
g027565
