Toro Multi Pro 1750 Installationsanweisungen Seite 43

1. Flansch (rechtes
Auslegerabschnittventil)
2. Dichtung

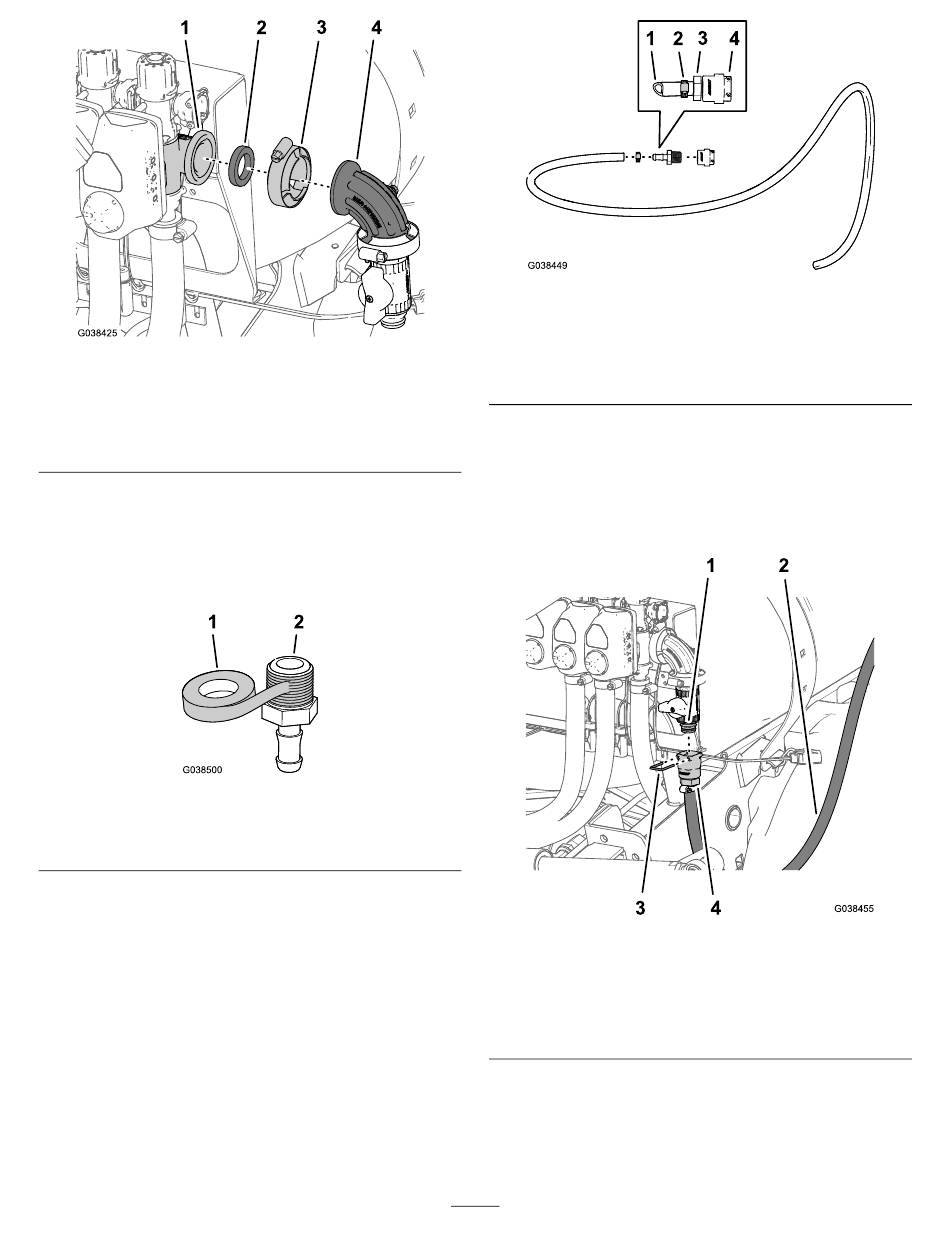

Befestigen des Zulaufschlauchs,
Maschinen mit optionaler Spritzpistole
1. Wickeln Sie PTFE-Band auf das Gewinde
geraden, gezahnten Anschlussstücks (½").
1. PTFE-Band
2. Befestigen Sie das gerade, gezahnte Anschlussstück
(½") in der Schnellkupplung (Buchse), wie in
abgebildet.
Bild 89
3. Flanschklemme
4. 90°-Krümmer (mit
Druckanschluss)
(Bild
Bild 90
2. Gerades,gezahntes
Anschlussstück (½")
Bild 91
1. Schlauch, 1,3 cm x 762
cm
g038425
2. Schlauchklemme
3. Befestigen Sie den Schlauch (1,3 cm x 762 cm) mit
einer Schlauchklemme 6 mm bis 11 mm im geraden,
gezahnten Anschlussstück
4. Befestigen Sie das Schnellkupplungsanschlussstück
(Buchse) des Schlauchs am Schnellkupplungsanschluss-
stück des Flanschabstellventils
91) des
g038500
1. Schnellkupplungsanschlussstück (Flanschabstellventil)
2. Schlauch, 1,3 cm x 762 cm
3. Halter
4. Schnellkupplungsanschlussstück (Buchse)
5. Befestigen Sie die Schnellkupplungsanschlussstücke
der Schläuche und das Flanschabstellventil mit dem
Halter, der dem Schnellkupplungsanschlussstück des
Schlauchs beiliegt
43
Bild 91
3. Gerades,gezahntes
Anschlussstück (½")
4. Schnellkupplungsanschlussstück
(Buchse)
(Bild 91).
(Bild 92).
Bild 92
(Bild 92).
g038449
g038455
