Befestigen Der Zulaufschläuche An Den Auslegerabschnitten - Toro Multi Pro 1750 Installationsanweisungen

2. Befestigen Sie das gerade, gezahnte Anschlussstück des
Zulaufschlauchs für den linken Auslegerzulaufschlauch
am Schnellkupplungsanschlussstück am linken
Auslegerabschnittventil

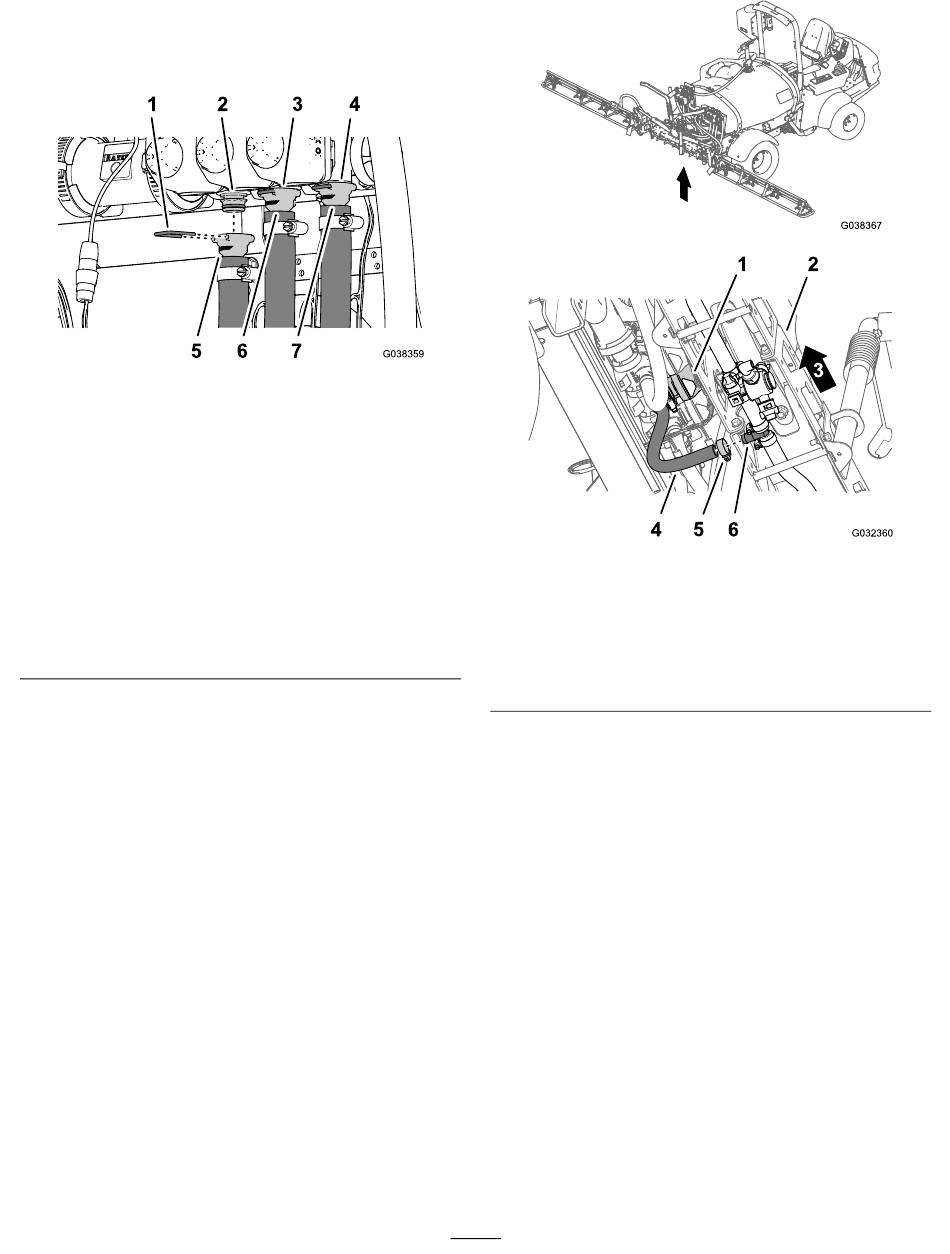

1. Halter
2. Schnellkupplungsanschlussstück (linkes Auslegerabschnitt-
ventil)
3. Schnellkupplungsanschlussstück (mittleres
Auslegerabschnittventil)
4. Schnellkupplungsanschlussstück (rechtes Auslegerab-
schnittventil)
5. Gerades gezahntes Anschlussstück, Zulaufschlauch für
linken Auslegerabschnitt, 2 cm x 205 cm
6. Gerades gezahntes Anschlussstück, Zulaufschlauch für
mittleren Auslegerabschnitt, 2 cm x 58 cm
7. Gerades gezahntes Anschlussstück, Zulaufschlauch für
rechten Auslegerabschnitt, 2 cm x 170 cm
3. Befestigen Sie das gerade, gezahnte Anschlussstück
mit dem Halter, der dem Schlauch beiliegt, am
Schnellkupplungsanschlussstück
Befestigen der Zulaufschläuche an den
Auslegerabschnitten
1. Befestigen Sie den mittleren Auslegerzulaufschlauch
am T-Anschlussstück am mittleren Auslegerabschnitt
(Bild 81).
(Bild 80).
Bild 80
(Bild 80).
g038359
1. Mittleres Auslegerab-
schnittventil
2. Mittlerer Auslegerab-
schnitt
3. Linke Seite der Maschine
2. Befestigen Sie den Schlauch mit einer
Schlauchklemme, die Sie in Schritt
Auslegerabschnittschläuche (Seite 11)
am T-Anschlussstück.
3. Verlegen Sie den rechten Auslegerzulaufschlauch
durch die Stützklemme am Ende des mittleren
Auslegerabschnitts
39
Bild 81
4. Zulaufschlauch (mittlerer
Auslegerabschnitt)
5. Schlauchklemme
6. Gezahntes
T-Anschlussstück
5 in Entfernen der
entfernt haben,
(Bild 82).
g038367
g032360
