Toro Multi Pro 1750 Installationsanweisungen Seite 18

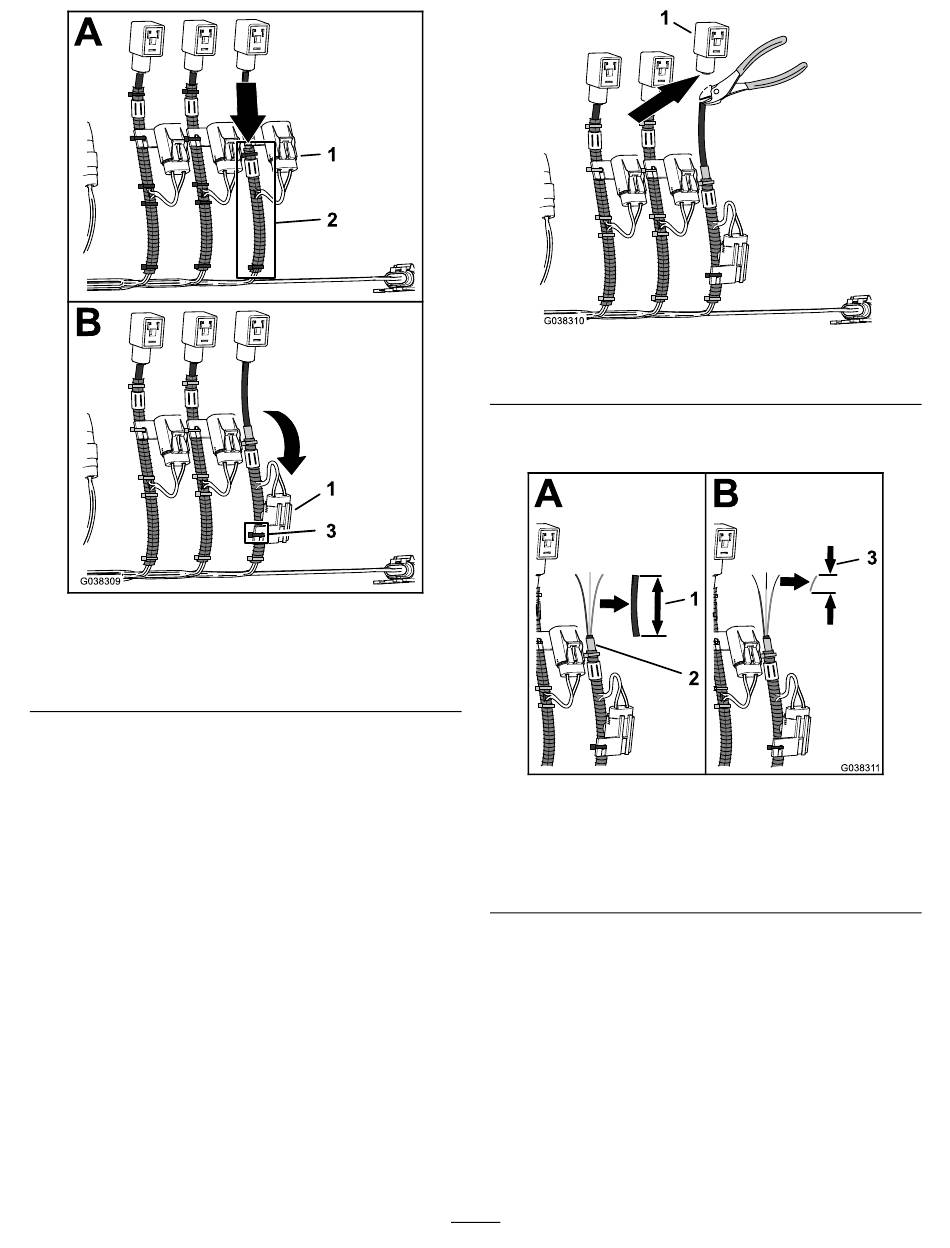

Bild 31
1. Interner Sicherungskasten
2. Positionierter
Wellschlauch
4. Fluchten Sie den internen Sicherungskasten mit
dem Wellschlauch aus, wie in
und befestigen Sie den Sicherungskasten mit einem
Kabelbinder am Schlauch.
5. Schneiden Sie den DIN-Stecker-Kabelbaum unter dem
DIN-Stecker durch (Bild
Hinweis: Schneiden Sie den Kabelbaum nahe am
DIN-Stecker.
g038309
3. Kabelbinder
Bild 31 abgebildet,
32).
1. DIN-Stecker
6. Schneiden Sie einen 70 mm großen Teil des Mantels
vom DIN-Stecker-Kabelbaum ab
1. Kabelmantel, 70 mm
2. Kabelspleiß
(werksgefertigt)
7. Entfernen Sie 8 mm der Isolierung von den drei
Kabeln des DIN-Stecker-Kabelbaums
8. Wiederholen Sie die Schritte
Kabelbaumzweige, die mit
LEFT SPRAY VALVE
und
MASTER SPRAY VALVE
Befestigen des rechten Sprühventilan-
schlusses
1. Fluchten Sie die Kabelisolierungsfarben des
DIN-Kabelbaums mit den Kabelisolierungsfarbren des
18
Bild 32
(Bild 33).
Bild 33
3. Abgeschnittener Teil der
Kabelisolierung, 8 mm
(Bild 33).
1 bis 7 für die
CENTER SPRAY VALVE
, ,
RATE VALVE AGITATION VALVE
beschriftet sind.
g038310
g038311
,
