Befestigen des Abstellventils für
die optionale Spritzpistole oder die
elektrische Schlauchtrommel
1. Nehmen Sie die Flanschklemme ab, mit denen die
Dichtung und die Endkappe am Flansch des rechten
Sprühventils befestigt ist
1. Dichtung
2. Endkappe (portiert)
3. Flansch (rechtes
Sprühventil)
2. Entfernen Sie die Rohrkupplung vom Anschluss an
der Endkappe (Bild
Hinweis: Bewahren Sie die Flanschklemme, Dichtung
und die Rohrkupplung auf. Die Endkappe wird nicht
mehr benötigt.
3. Entfernen Sie den Halter, mit dem das gerade, gezahnte
Anschlussstück (¾") am Flanschabstellventil befestigt
ist, und nehmen Sie das gezahnte Anschlussstück ab
(Bild 88).
Hinweis: Bewahren Sie den Halter und das gerade,
gezahnte Anschlussstück für den Einbau in
des Zulaufschlauchs, Maschinen mit optionaler
elektrischer Schlauchtrommel (Seite 44)
(Bild 87).

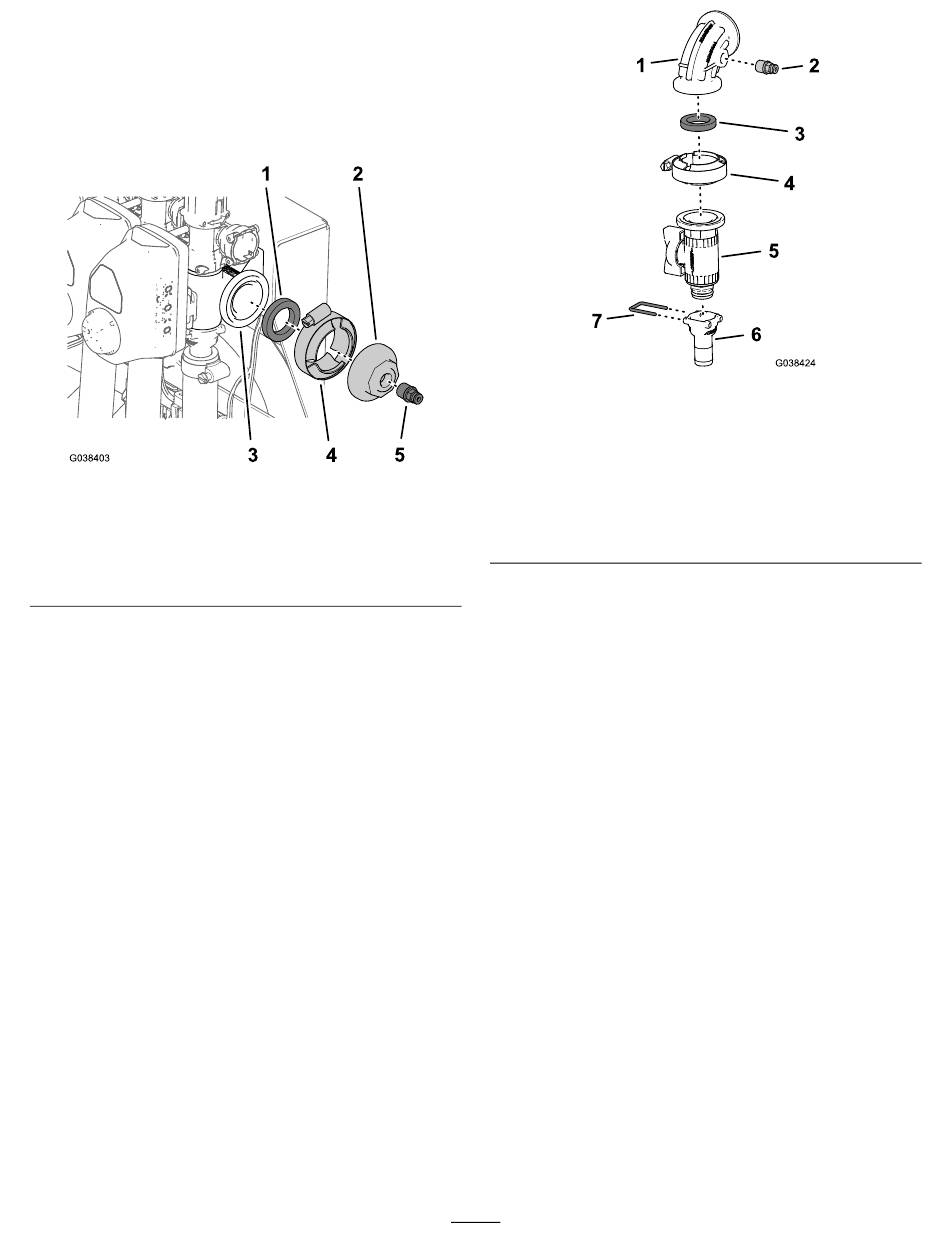

Bild 87
4. Flanschklemme
5. Schlauchkupplung
87).
Befestigen
auf.
1. 90°-Krümmer (mit
Druckanschluss)
2. Schlauchkupplung
g038403
3. Dichtung (1" x 1⅜")
4. Flanschklemme, 40 mm
bis 64 mm
4. Befestigen Sie die Rohrkupplung, die Sie in Schritt
entfernt haben, im Druckanschluss des 90°-Krümmers
(Bild 88).
5. Befestigen Sie das Flanschabstellventil mit der
Flanschklemme (40 mm bis 64 mm) am 90°-Krümmer
und der Dichtung (1" x 1⅜"), wie in
Hinweis: Stellen Sie sicher, dass der Griff des
Abstellventils und die Rohrkupplung mit einem
Abstand von 180° ausgefluchtet sind.
6. Montieren Sie den Flansch des 90° -Krümmers
(mit Druckanschluss) mit der Dichtung und der
Flanschklemme, die Sie in Schritt
am Flansch des rechten Auslegerabschnittventils, wie
in Bild 89 abgebildet.
42
Bild 88
5. Flanschabstellventil
6. Gerades, gezahntes
Anschlussstück (¾")
7. Halter
Bild 88 abgebildet.
1 entfernt haben,
g038424
